GigaDuct Fibre Raceway
Skalierbares Kabelmanagement für Rechenzentren, Industrieumgebungen und Gewerbegebäude

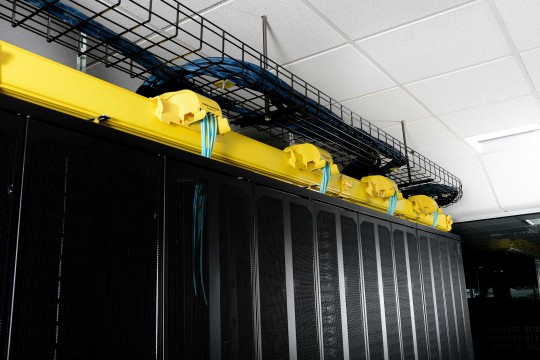

Die saubere, sichere und schnelle Führung für Glasfaser im Data Center
In einer Welt, in der Datenkommunikation das Rückgrat moderner Unternehmen bildet, ist ein zuverlässiges Kabelmanagement im Rechenzentrum unverzichtbar. Mit GigaDuct setzen Sie auf eine Lösung, die mehr bietet als nur Ordnung: Sie vereint höchste Sicherheit, effiziente Installation, zukunftssichere Skalierbarkeit und ein durchdachtes modulares System.
Dank innovativer Features wie werkzeugfreien Kupplungen, LSZH-Materialien für Brandschutz und einem flexiblen Baukastendesign ist GigaDuct die perfekte Antwort auf die wachsenden Anforderungen dynamischer IT-Infrastrukturen. Ob Sie ein neues Rechenzentrum planen oder bestehende Strukturen erweitern – GigaDuct sorgt für optimalen Schutz Ihrer Glasfaserkabel, reduzierte Installationskosten und eine strukturierte, professionelle Kabelführung.
Erleben Sie, wie Qualität, Flexibilität und Zukunftssicherheit in einem System zusammenkommen – und heben Sie Ihr Kabelmanagement auf ein neues Niveau.
Zuverlässiges und zukunftsorientiertes Glasfaser-Kabelmanagement
In einer Welt, in der Datenkommunikation das Rückgrat moderner Unternehmen bildet, ist ein zuverlässiges Kabelmanagement unverzichtbar. Mit GigaDuct setzen Sie auf eine Lösung, die mehr bietet als nur Ordnung: Sie vereint höchste Sicherheit, effiziente Installation, zukunftssichere Skalierbarkeit und ein durchdachtes modulares System.
Werkzeugfreie Kupplungen reduzieren Installationskosten und bringen Effizienz
Dank innovativer Features wie werkzeugfreien Kupplungen, LSZH-Materialien für Brandschutz und einem flexiblen Baukastendesign ist GigaDuct die perfekte Antwort auf die wachsenden Anforderungen dynamischer IT-Infrastrukturen. Ob Sie ein neues Projekt planen oder bestehende Strukturen erweitern – GigaDuct sorgt für optimalen Schutz Ihrer Glasfaserkabel, reduzierte Installationskosten und eine strukturierte, professionelle Kabelführung.
Erleben Sie, wie Qualität, Flexibilität und Zukunftssicherheit in einem System zusammenkommen – und heben Sie Ihr Kabelmanagement auf ein neues Niveau.

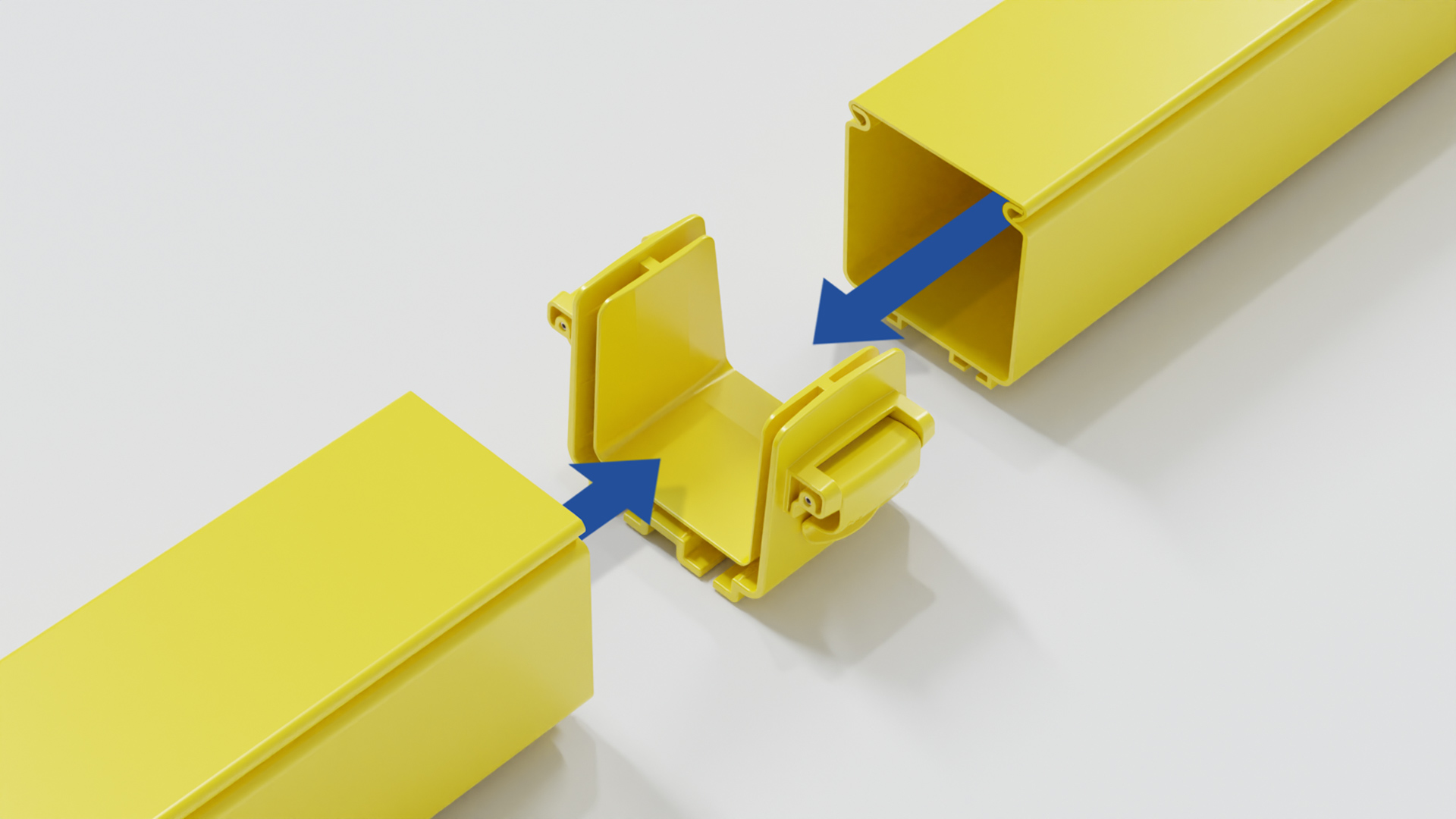

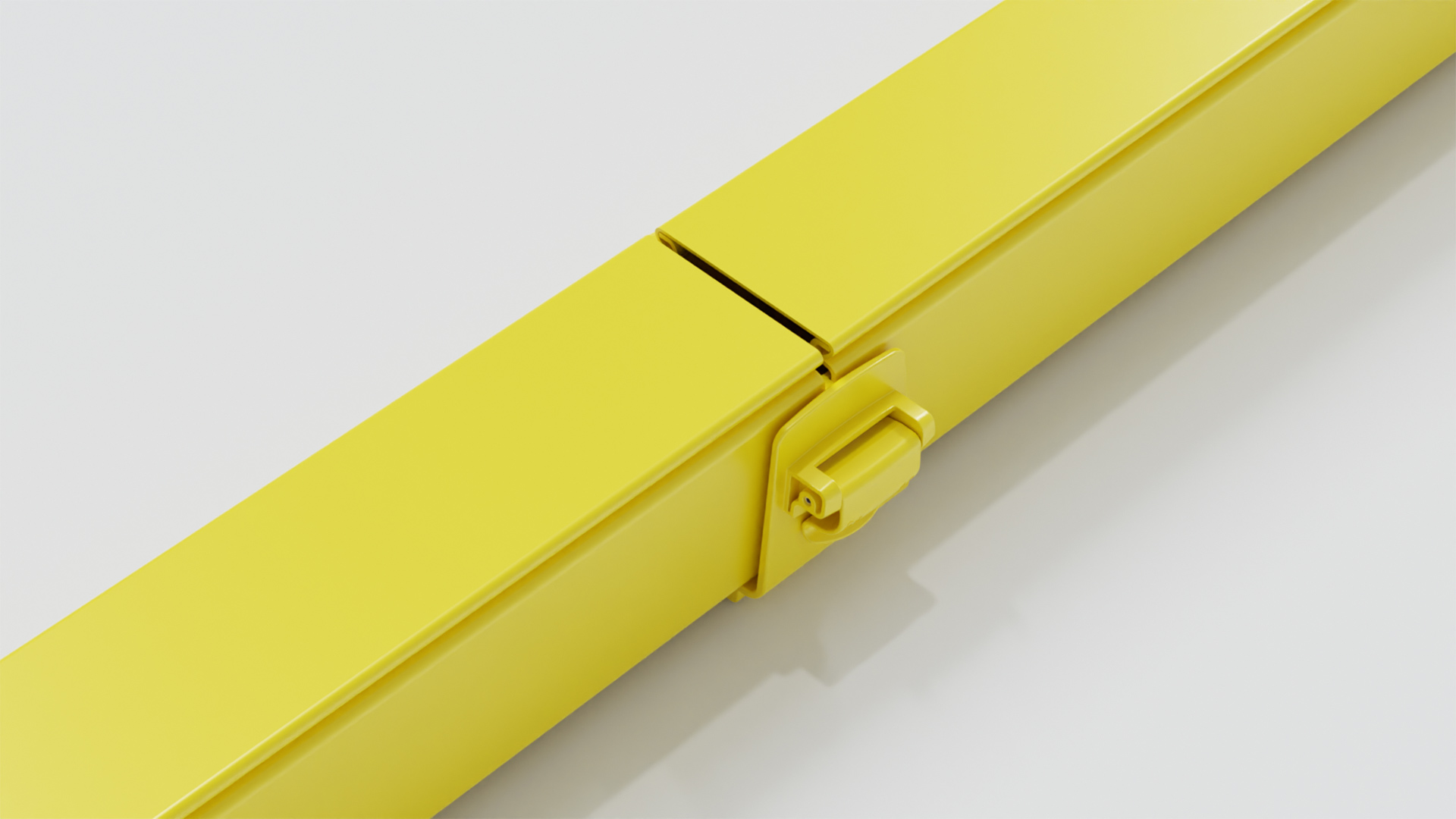

Werkzeugfreie Installation mit dem GigaDuct Kuppler
Mühelose Installation - Werkzeugfreie GigaDuct Kuppler
Bereiten Sie einfach die Kabelkanalabschnitte vor, positionieren Sie die Kupplung und rasten Sie die Laschen ein, bis Sie ein deutliches Klicken hören.
Kapazitäten richtig ermitteln
Die nachstehende Kapazitätstabelle zeigt die empfohlene Anzahl an Kabeln für die GigaDucts und um den den Biegeradius einzuhalten und eine reibungslose Wartung zu gewährleisten. Dies entspricht einer berechneten Füllung von 50 %.
Die Auswahl der richtigen Größe von Anfang an ist entscheidend, um Ihre Anforderungen nicht nur heute, sondern auch morgen und in der Zukunft zu erfüllen. Berücksichtigen Sie Wachstum und planen Sie zusätzlichen Kabelbedarf ein.
Kapazität (Anzahl Kabel bei 50% Füllung)
| GigaDuct (Größe in mm) |
| Kabeldurchmesser (mm) | 50 x 50 | 100 x 100 | 200 x 100 | 300 x 100 |
| 1,6 | 584 | 2296 | 4507 | 6685 |
| 2 | 374 | 1469 | 2884 | 4278 |
| 3 | 166 | 653 | 1282 | 1901 |
| 9,4 | 16 | 66 | 130 | 193 |
| 13,2 | 8 | 33 | 66 | 98 |

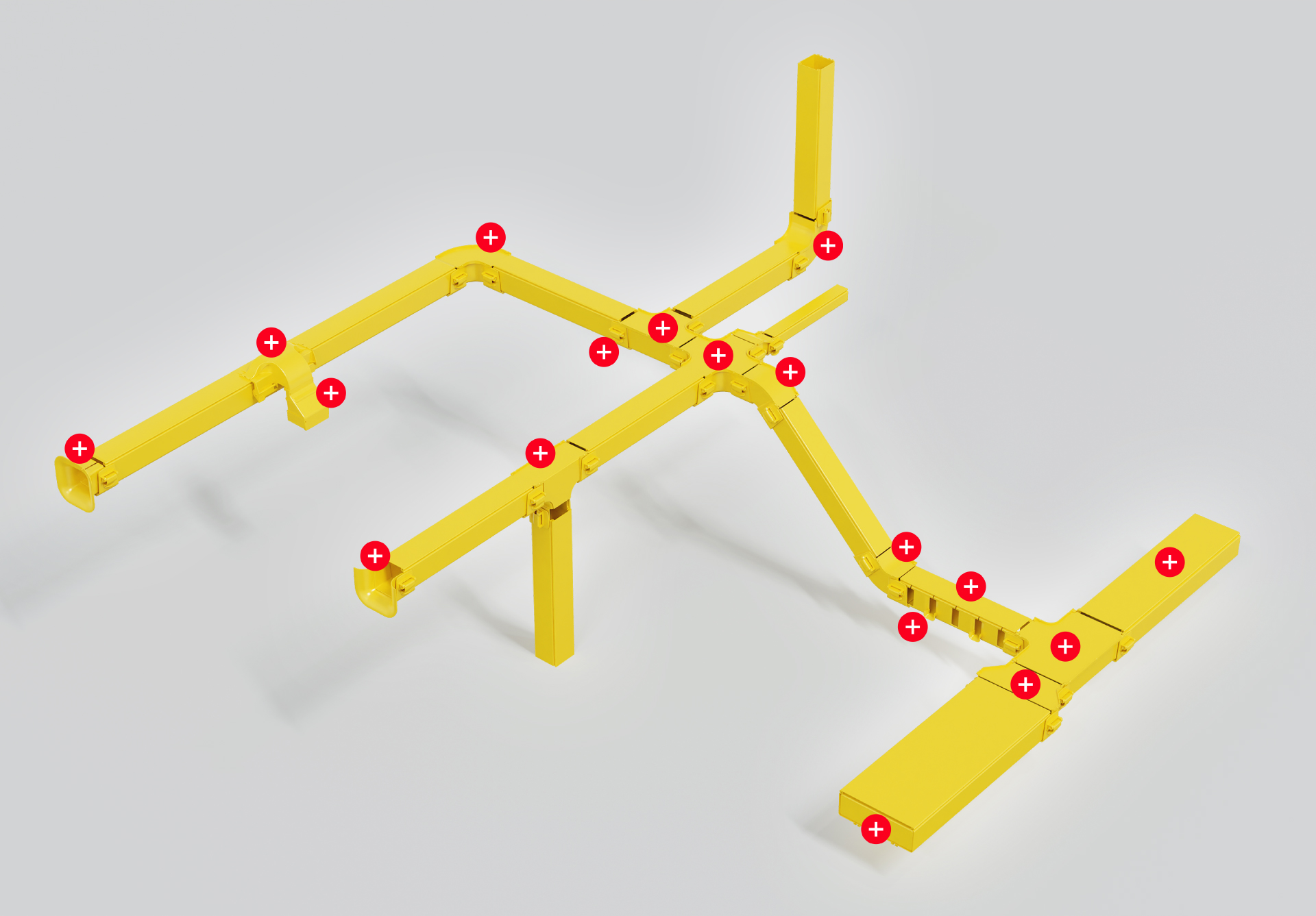

Produkte im Detail

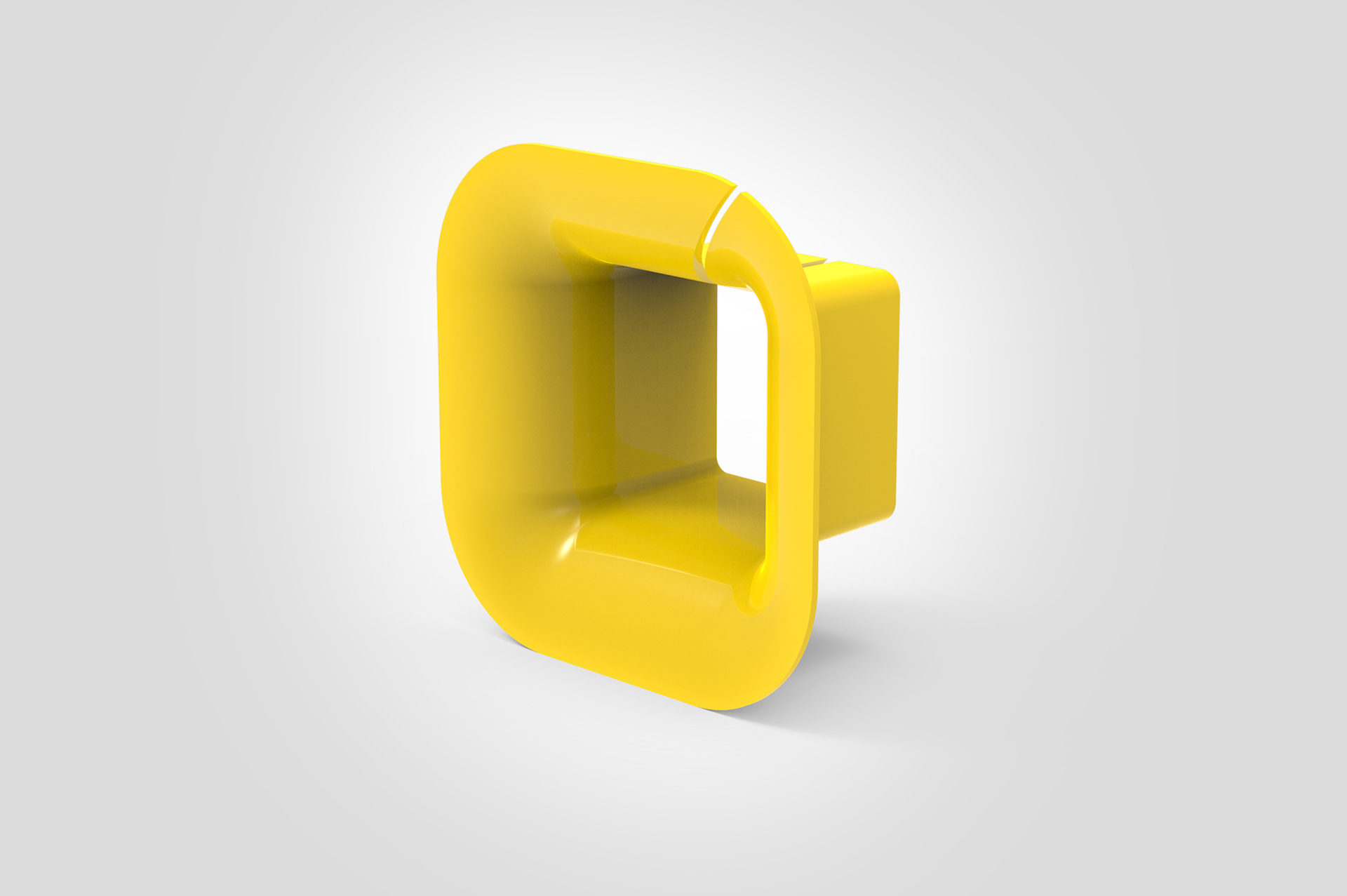

Trumpets / Trompeten
Trumpets helfen dabei, den branchenüblichen Biegeradius von Glasfaserkabeln beim Austritt aus beliebigen horizontalen geraden Kanälen, Formstücken oder Auslässen einzuhalten.

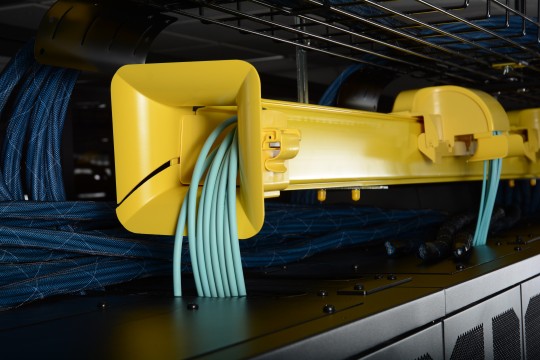

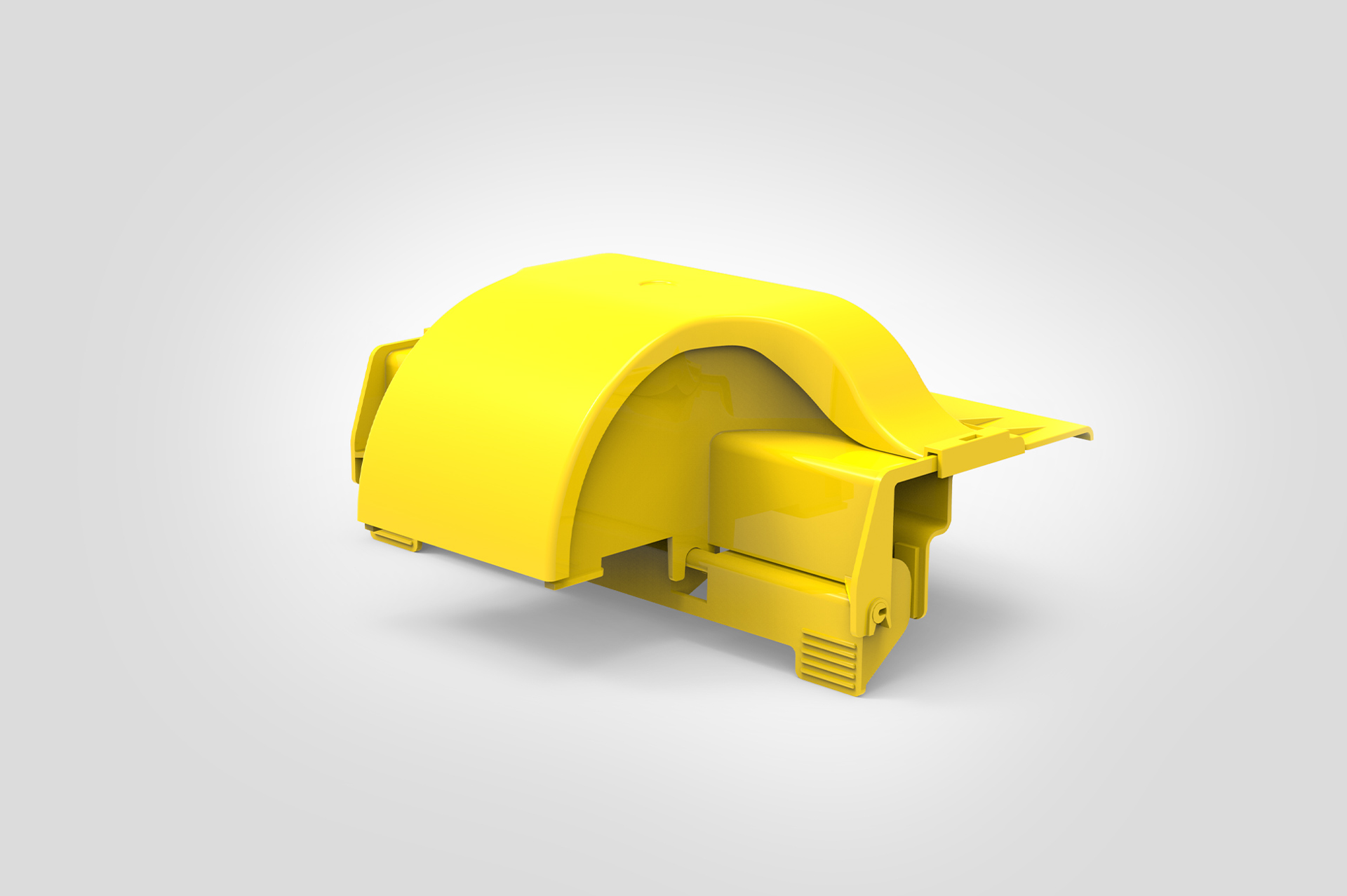

Express-Wasserfall-Auslass
Niedrigprofil-Express-Wasserfall-Auslässe lassen sich einfach über die Seitenwand neuer oder bestehender gerader Kanäle setzen und ermöglichen einen kontrollierten vertikalen Kabelabgang mit definiertem Biegeradius aus einer horizontalen Strecke.
Zubehör für Express-Wasserfallauslass
Outlet-Adapter unterstützen eine fachgerechte und sichere vertikale Kabelführung. Ein Open-Void-Adapter bietet zusätzlichen Schutz für die herabgeführten Fasern, während Leerrohr-Adapter die Befestigung eines 32-mm-GigaDuct-Leerrohrs ermöglichen, um eine vollständig geschützte vertikale Kabelführung in Racks und Schränken sicherzustellen.

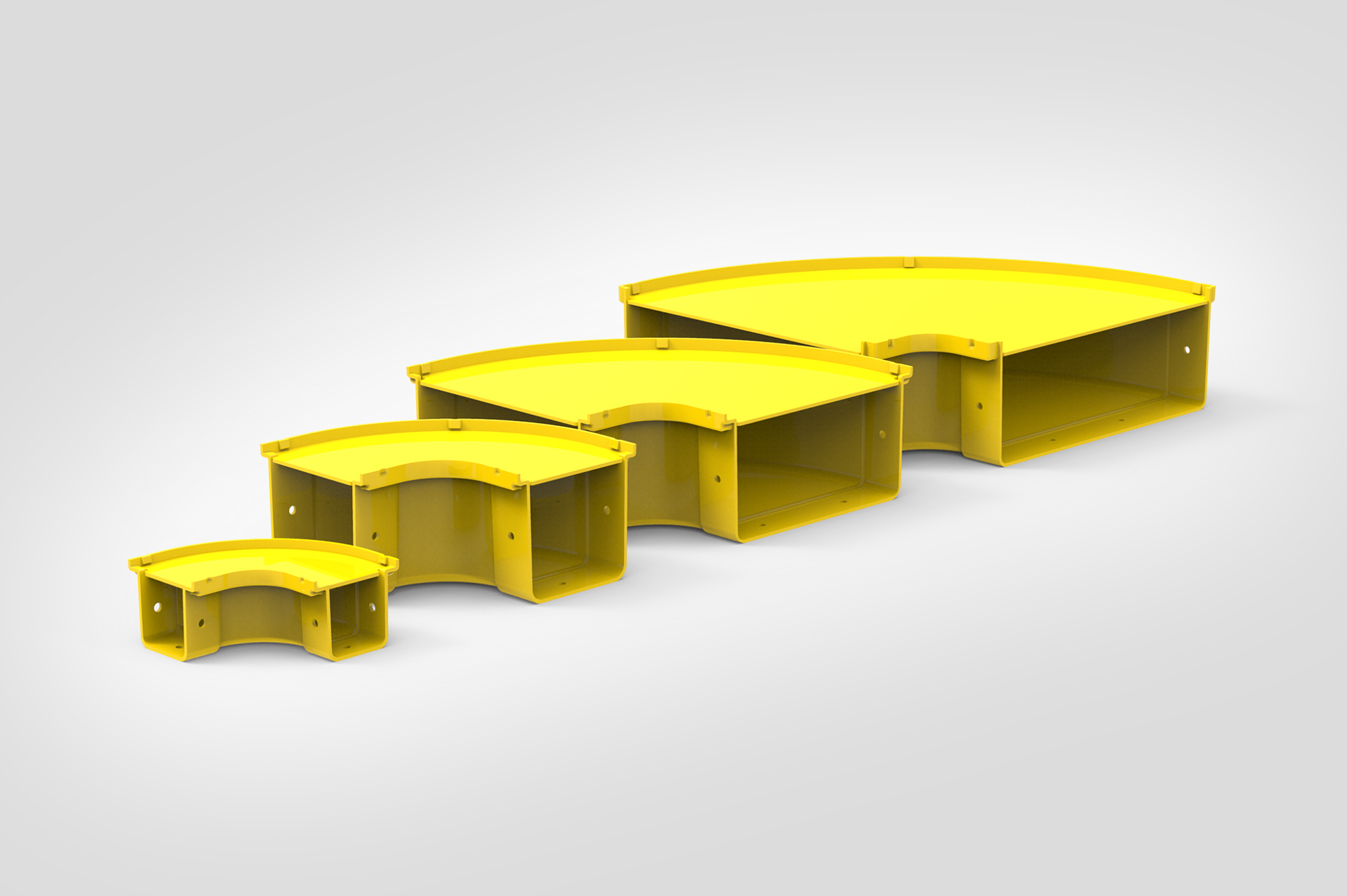

Horizontale Bögen
Horizontale Bögen dienen zur Erstellung von Richtungsänderungen innerhalb horizontaler Leitungswege. Sie sind wahlweise mit einem 45°- oder 90°-Bogen erhältlich und werden mit oder ohne Abdeckung geliefert.

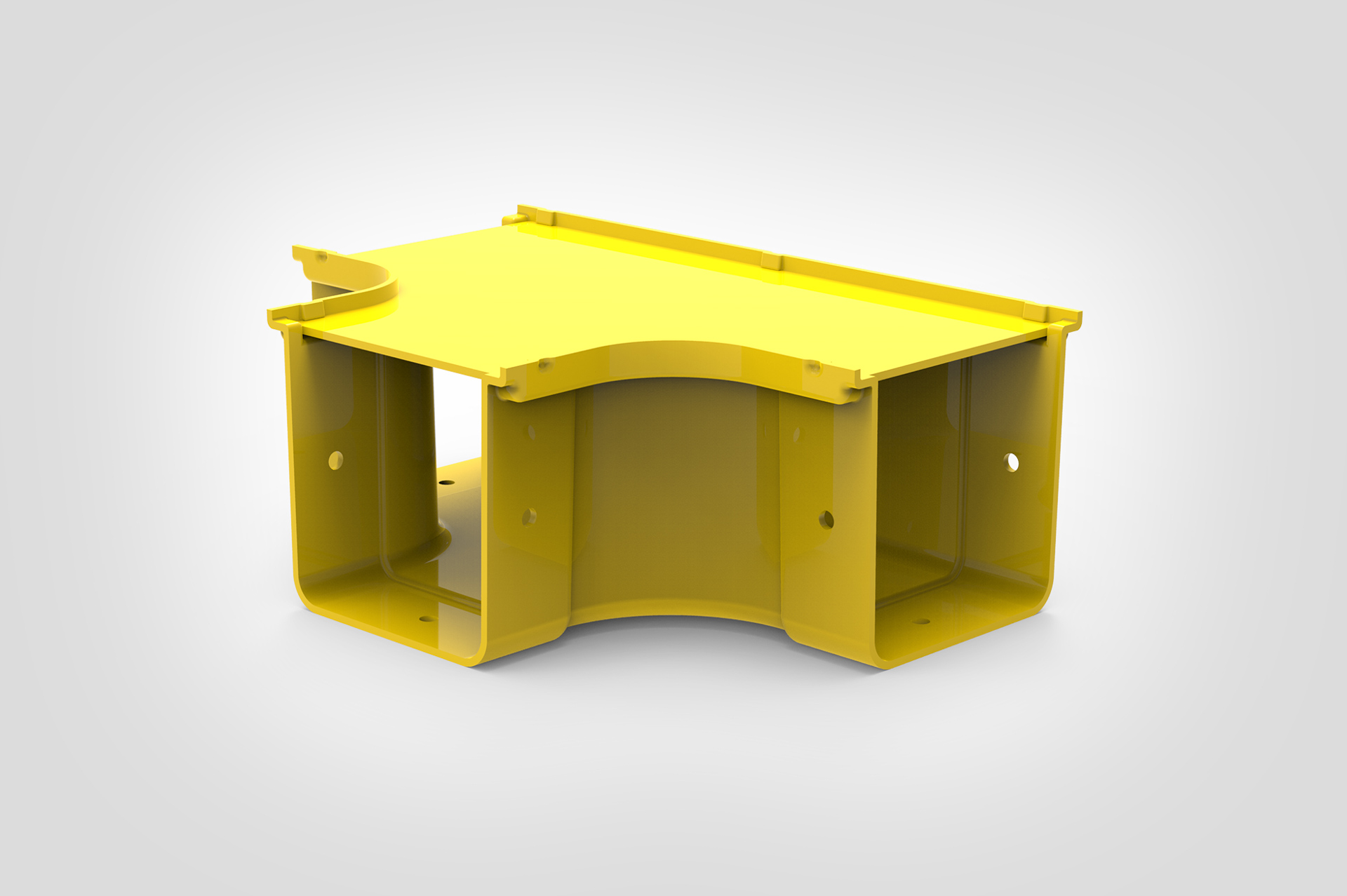

Horizontale T-Abzweige
Horizontale T-Abzweige werden verwendet, um von den Hauptstrecken des horizontalen GigaDucts auf Leitungen gleicher Größe abzuzweigen. Lieferung mit oder ohne Abdeckungen.

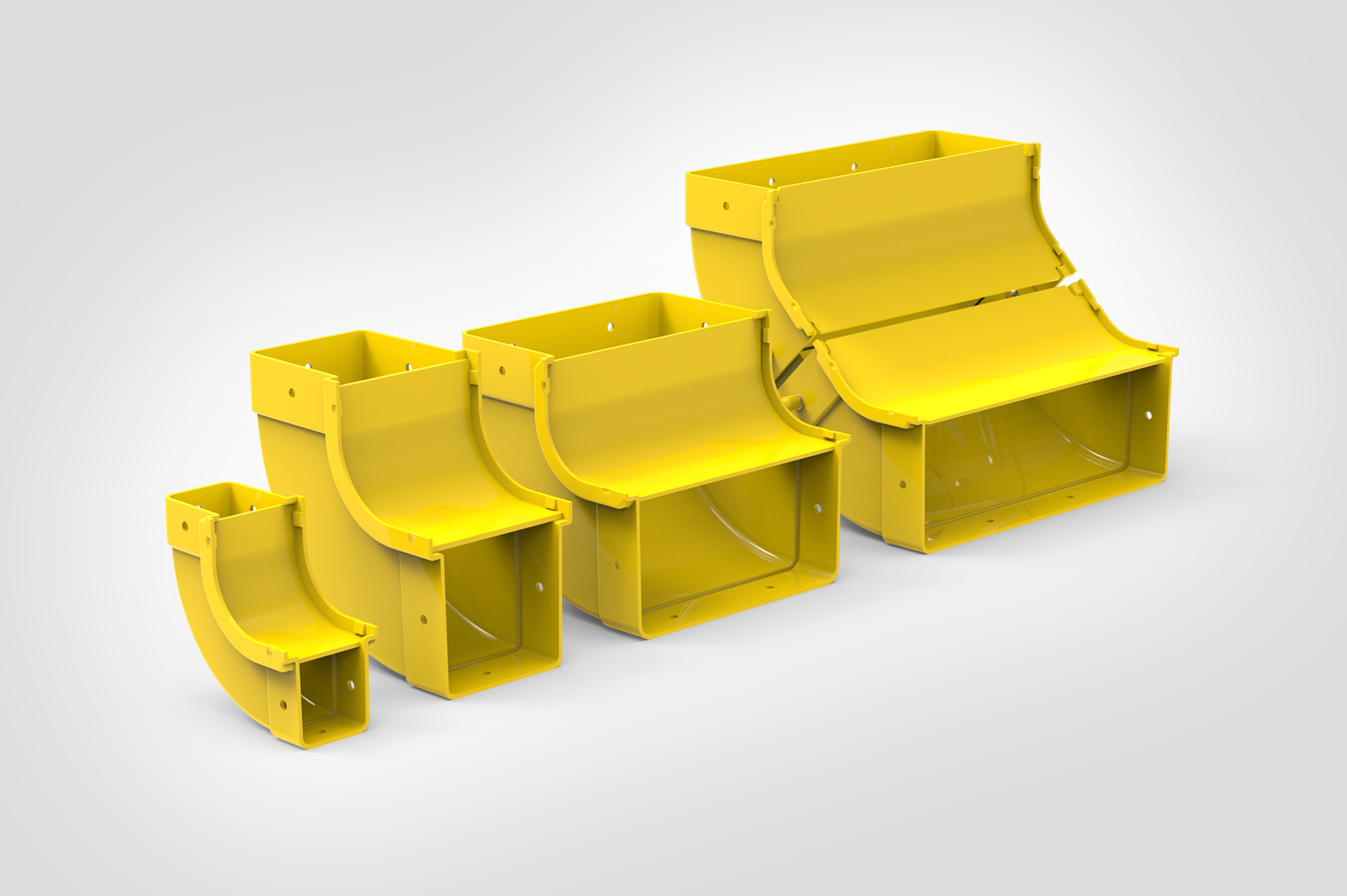

Vertikale Innenbögen 90°
Innenbögen ermöglichen einen vertikalen Aufwärtsübergang von den horizontalen GigaDuct-Strecken. Sie sind mit einem 90°-Winkel erhältlich und werden wahlweise mit oder ohne Abdeckung geliefert.
Der 300-mm-Innenbogen mit 90°-Winkel besteht aus zwei 45°-Bögen und einem Verbindungssatz. Er wird für eine einfache Installation vollständig vormontiert geliefert.

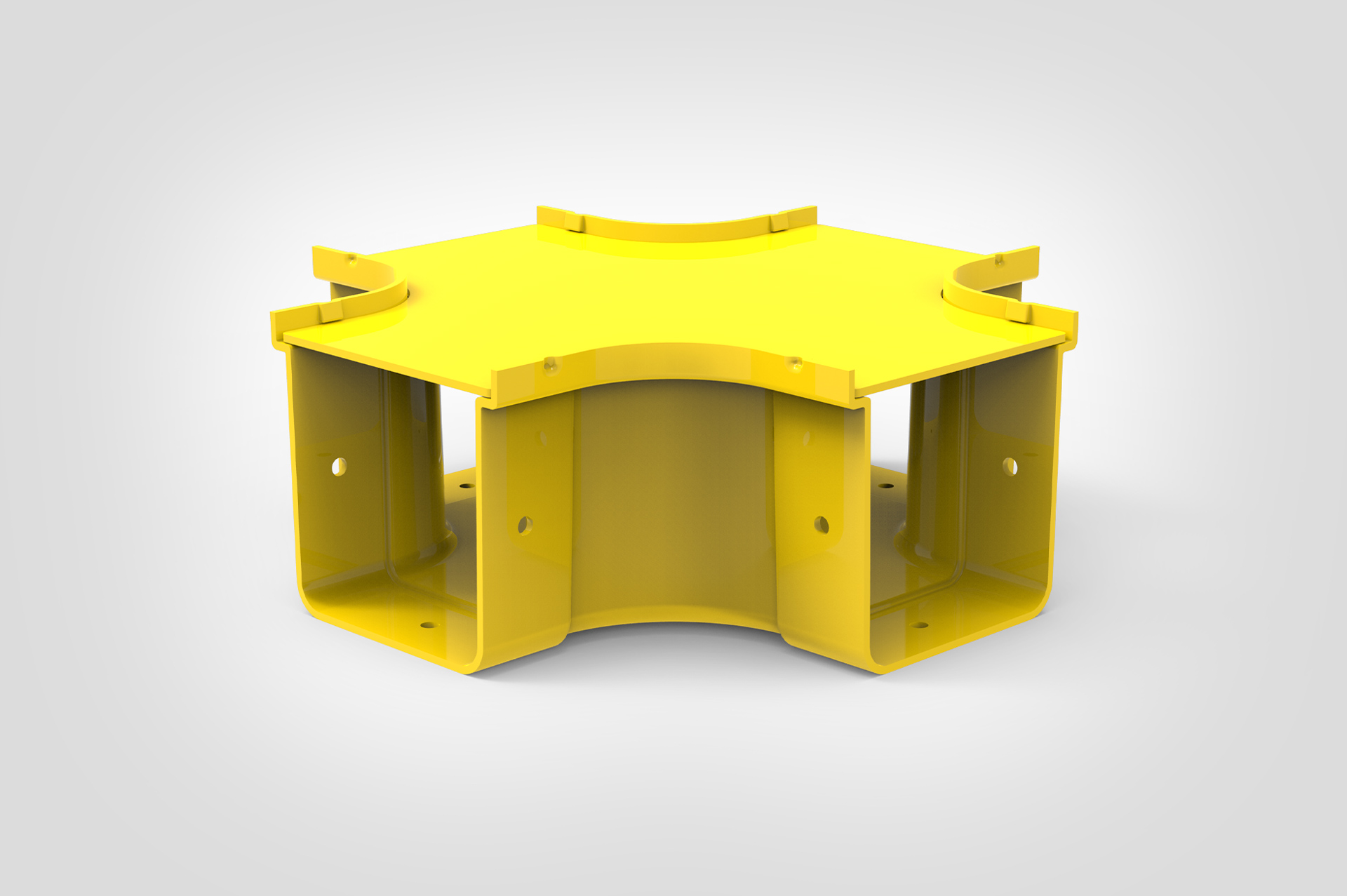

Kreuzungen
Horizontale Kreuzungen bieten einen vierfachen Leitungsweg, um vielfältige Routing-Anforderungen zu unterstützen. Für komplexere Layouts ermöglichen horizontale Reduzier-Kreuzungen dasselbe multidirektionale Routing und ermöglichen zusätzlich das nahtlose Überqueren von geraden Kanälen unterschiedlicher Größe. Beide Kreuzungsarten werden mit oder ohne Abdeckung geliefert.

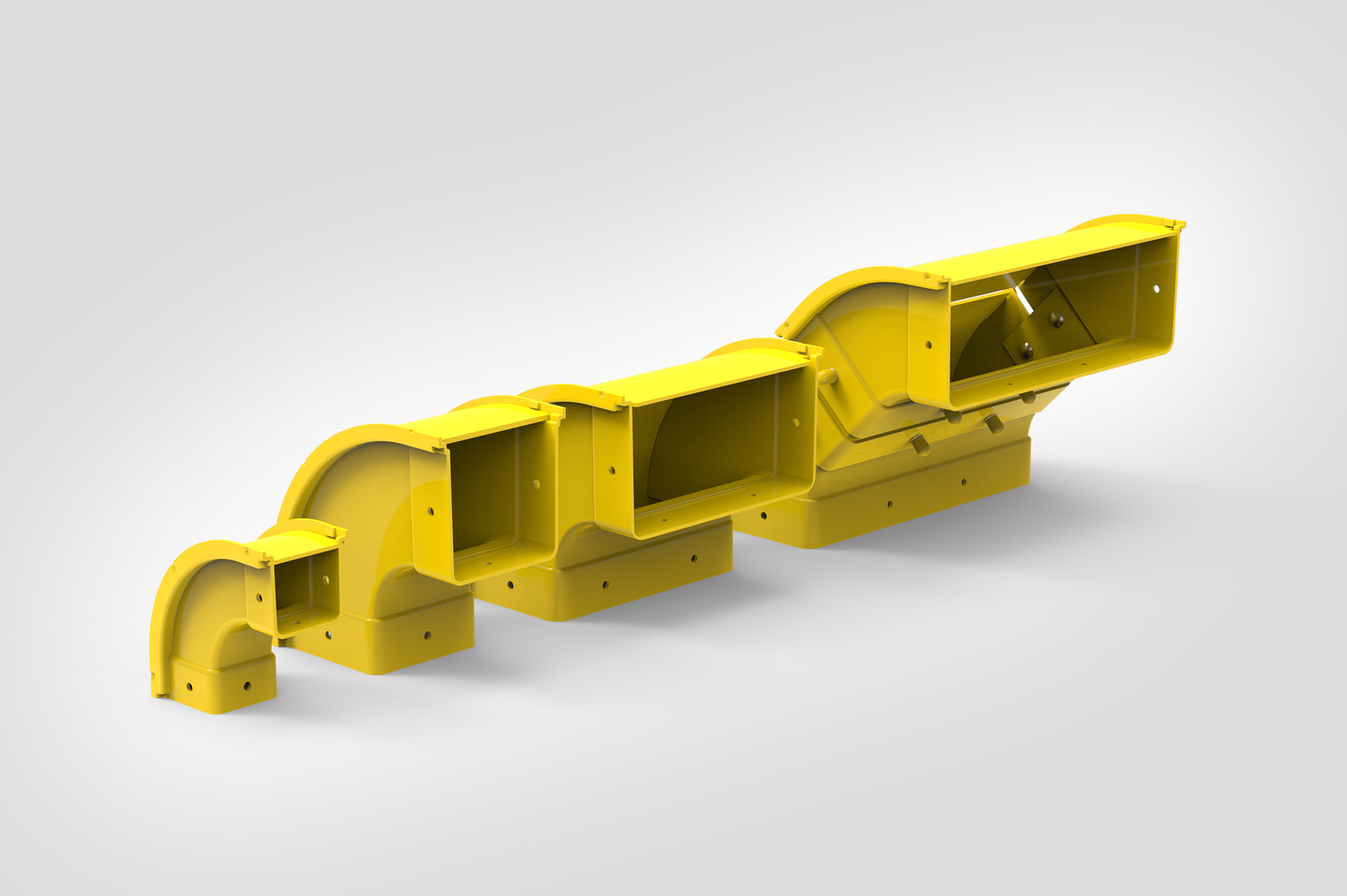

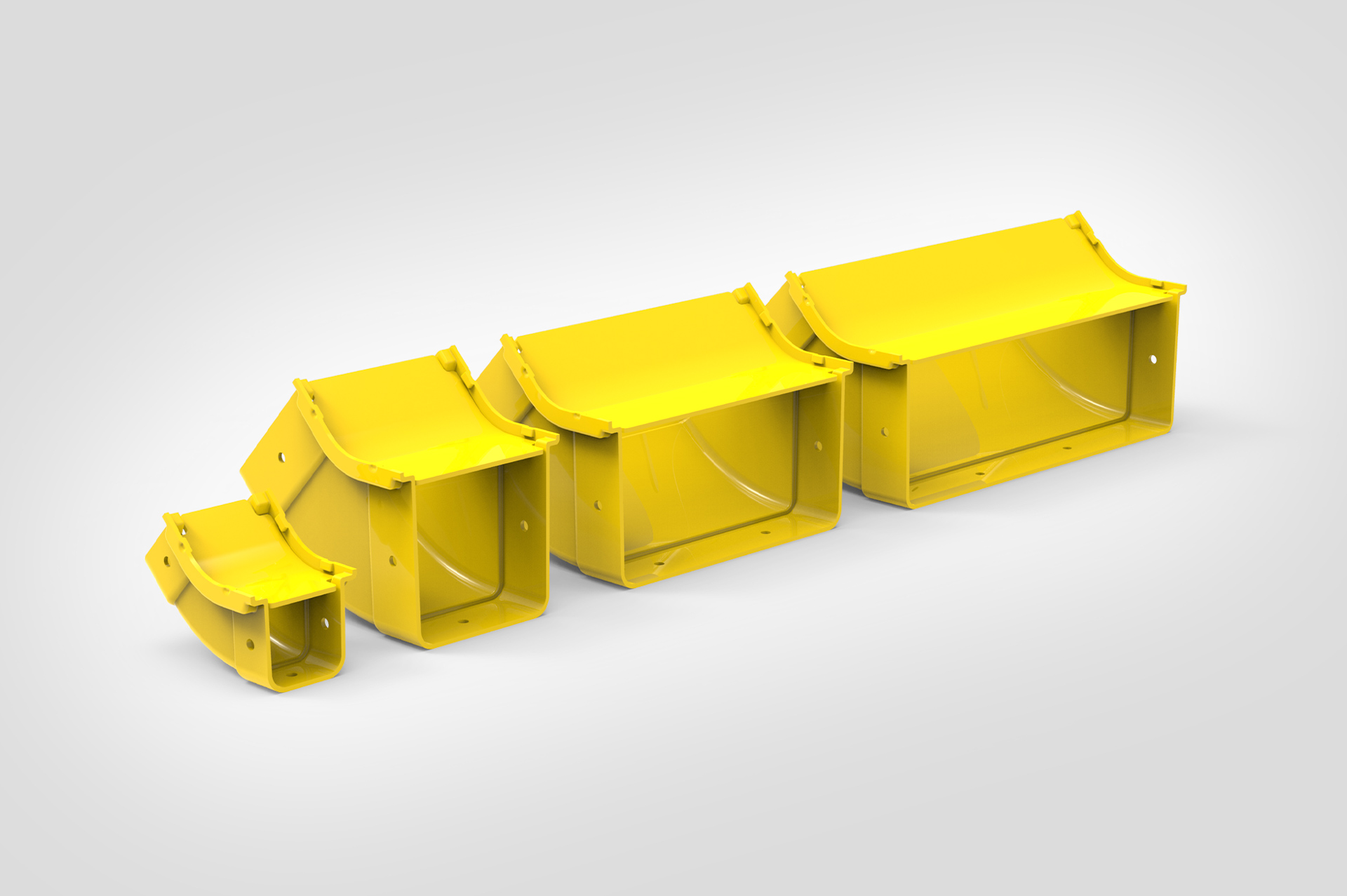

Vertikale Außenbögen
Außenbögen ermöglichen einen vertikalen Abstieg aus dem horizontalen GigaDuct-Kanal. Sie sind wahlweise mit einem 45°- oder 90°-Bogen erhältlich und werden mit oder ohne Abdeckung geliefert. Der 300-mm-90°-Vertikalbogen besteht aus zwei 45°-Bögen und einem Verbindungssatz. Er wird für eine einfache Installation vollständig vormontiert geliefert.
Vertikale Innenbögen 45°
Innenbögen ermöglichen einen vertikalen Aufwärtsübergang von den horizontalen GigaDuct-Strecken. Sie sind mit einem 45°- Winkel erhältlich und werden wahlweise mit oder ohne Abdeckung geliefert.
Vertikale T-Abzweige
Vertikale T-Stücke werden verwendet, um vom horizontalen Haupt-GigaDuct auf eine vertikale Führung gleicher Größe abzuzweigen. Sie werden mit oder ohne Abdeckung geliefert. Vertikale Reduzier-T-Stücke werden eingesetzt, um vom größeren horizontalen Haupt-GigaDuct auf eine kleinere horizontale Führung abzuzweigen. Sie werden ebenfalls mit oder ohne Abdeckung geliefert. Das vertikale 100-auf-50-mm-Reduzier-T-Stück besteht aus folgenden Komponenten: einem 100-mm-Vertikal-T-Stück, einem 100-auf-50-mm-Geradereduzierstück und einem Verbindungssatz. Es wird für eine einfache Installation vollständig vormontiert geliefert.
Trumpets / Trompeten
Trumpets helfen dabei, den branchenüblichen Biegeradius von Glasfaserkabeln beim Austritt aus beliebigen horizontalen geraden Kanälen, Formstücken oder Auslässen einzuhalten.

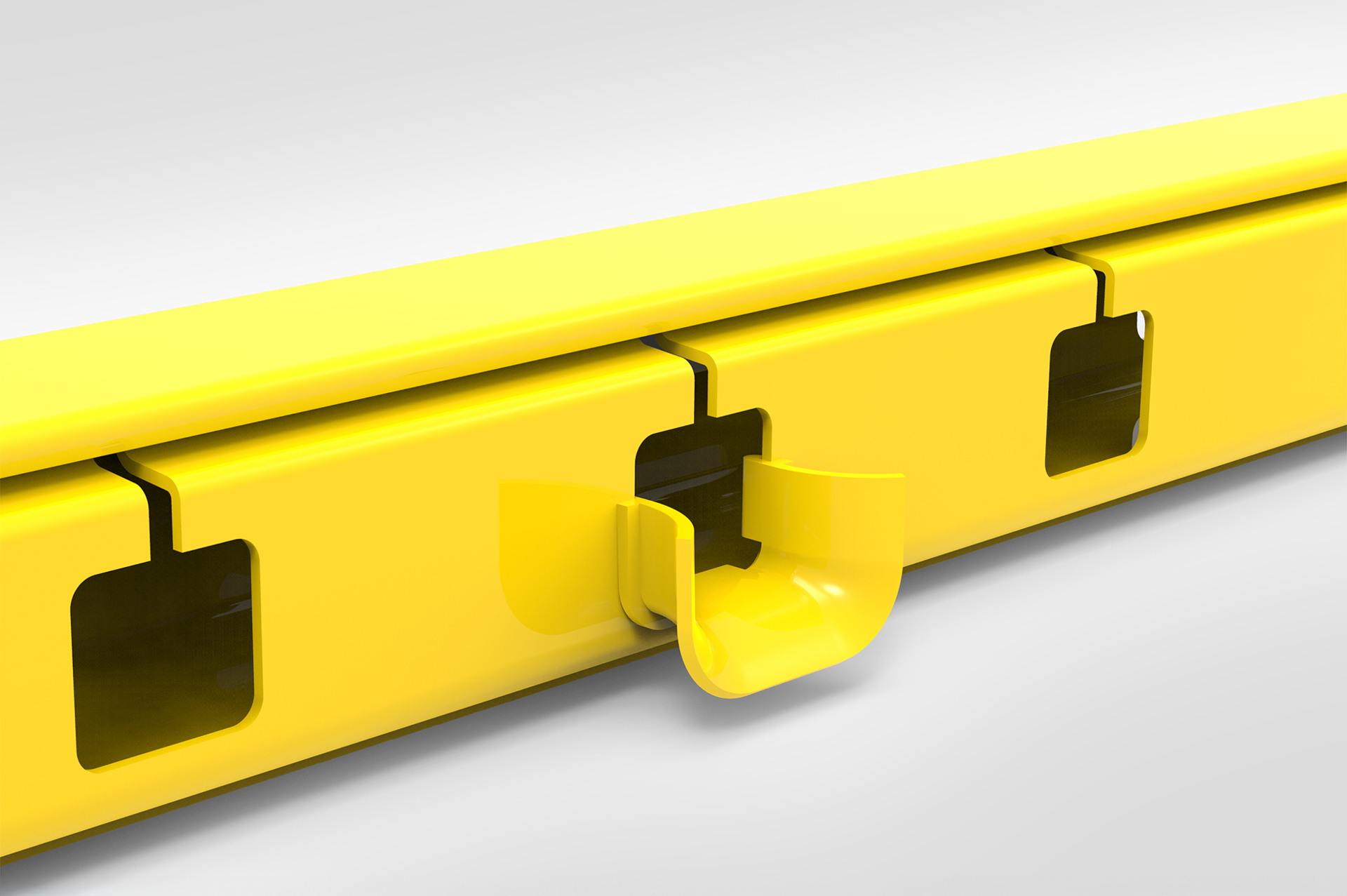

Geschlitzte gerade Kanalabschnitte
Die geschlitzte Leitungsführung verfügt über präzise gesetzte Ausstanzungen im Abstand von 50 mm oder 100 mm. Diese ermöglichen es, Fasern an nahezu jeder Stelle entlang der Strecke kontrolliert und sicher vertikal in Schränke oder Racks abzuleiten. In Kombination mit geschlitzten Trichteraufsätzen bleibt dabei stets der optimale Biegeradius gewahrt. Die geschlitzte Variante wird ausschließlich mit Abdeckung geliefert und bietet eine elegante Lösung für dichte, flexible und gut organisierte Patchumgebungen.
Schlitz-Kanal-Trumpets / Trompeten
Schlitz-Kanal-Trumpets werden speziell mit dem geschlitzten geraden Kanal verwendet, um den branchenüblichen Biegeradius der austretenden Fasern zu gewährleisten.

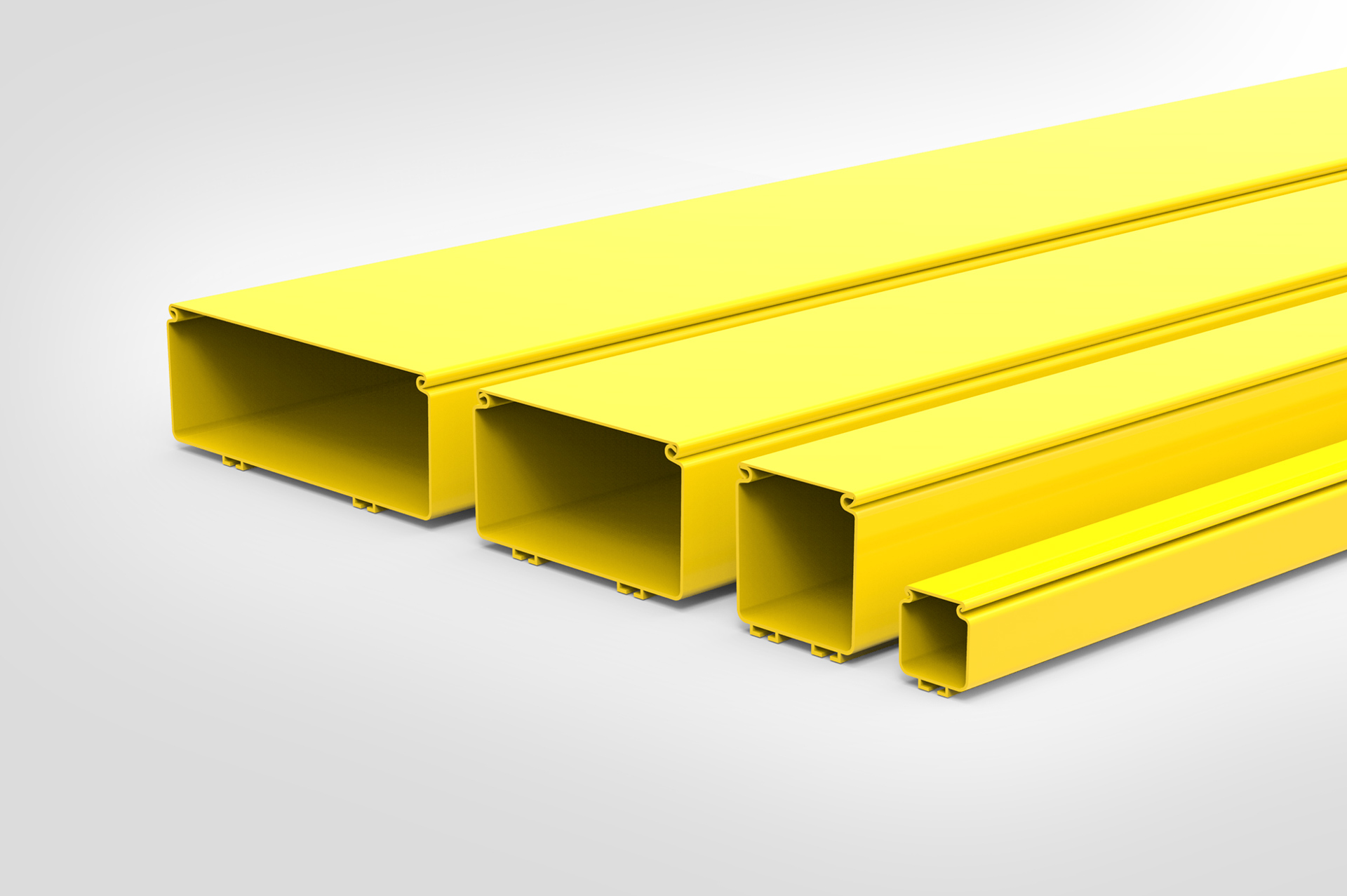

Gerade Kanalabschnitte
Die horizontale gerade Leitungsführung bildet die Grundlage für strukturierte und sichere Glasfaserverbindungen über längere Strecken. Sie trägt optische Fasern zuverlässig in geraden Abschnitten und lässt sich nahtlos mit Bögen, T-Abzweigen, Kreuzungen, Reduzierstücken und Kupplungen kombinieren. Dank verschiedener verfügbarer Befestigungsoptionen eignet sich GigaDuct flexibel für unterschiedlichste Installationsumgebungen und gewährleistet eine übersichtliche, geschützte Kabelführung.
Horizontale T-Abzweige mit Reduzierung
Horizontale Reduzier-T-Abzweige werden verwendet, um von den größeren Hauptstrecken des horizontalen GigaDuct auf kleinere horizontale Leitungen abzuzweigen. Lieferung mit oder ohne Abdeckungen.
Horizontaler gerader Kanal-Reduzierer
Horizontale gerade Kanal-Reduzierer werden verwendet, um gerade horizontale GigaDuct-Kanäle unterschiedlicher Größe miteinander zu koppeln. Wird wahlweise mit oder ohne Abdeckung geliefert.

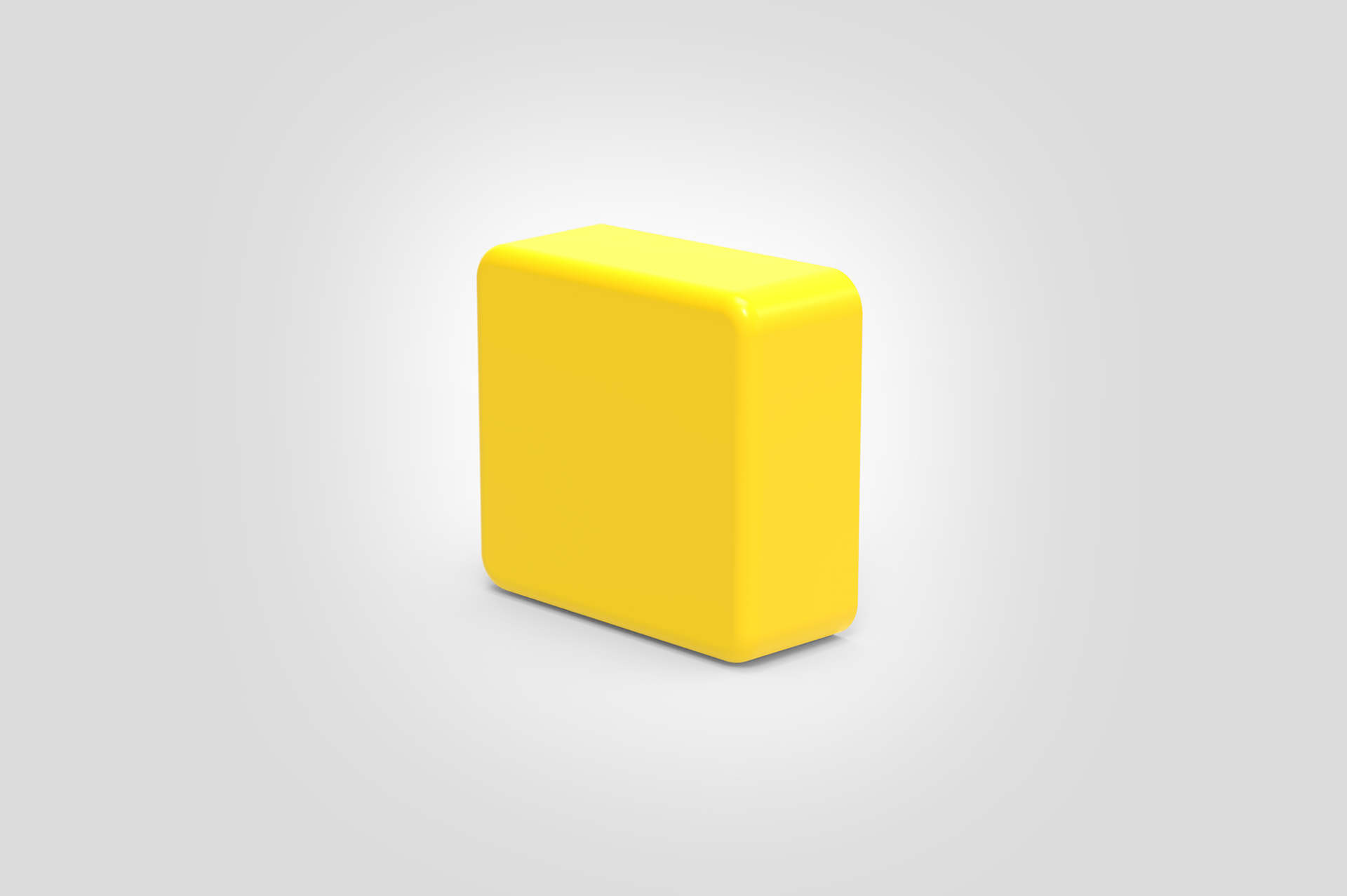

Endkappen
Endkappen werden verwendet, um offene Enden von horizontalen geraden Kanälen zu verschließen und Glasfaserkabel geschützt und sicher zu halten.

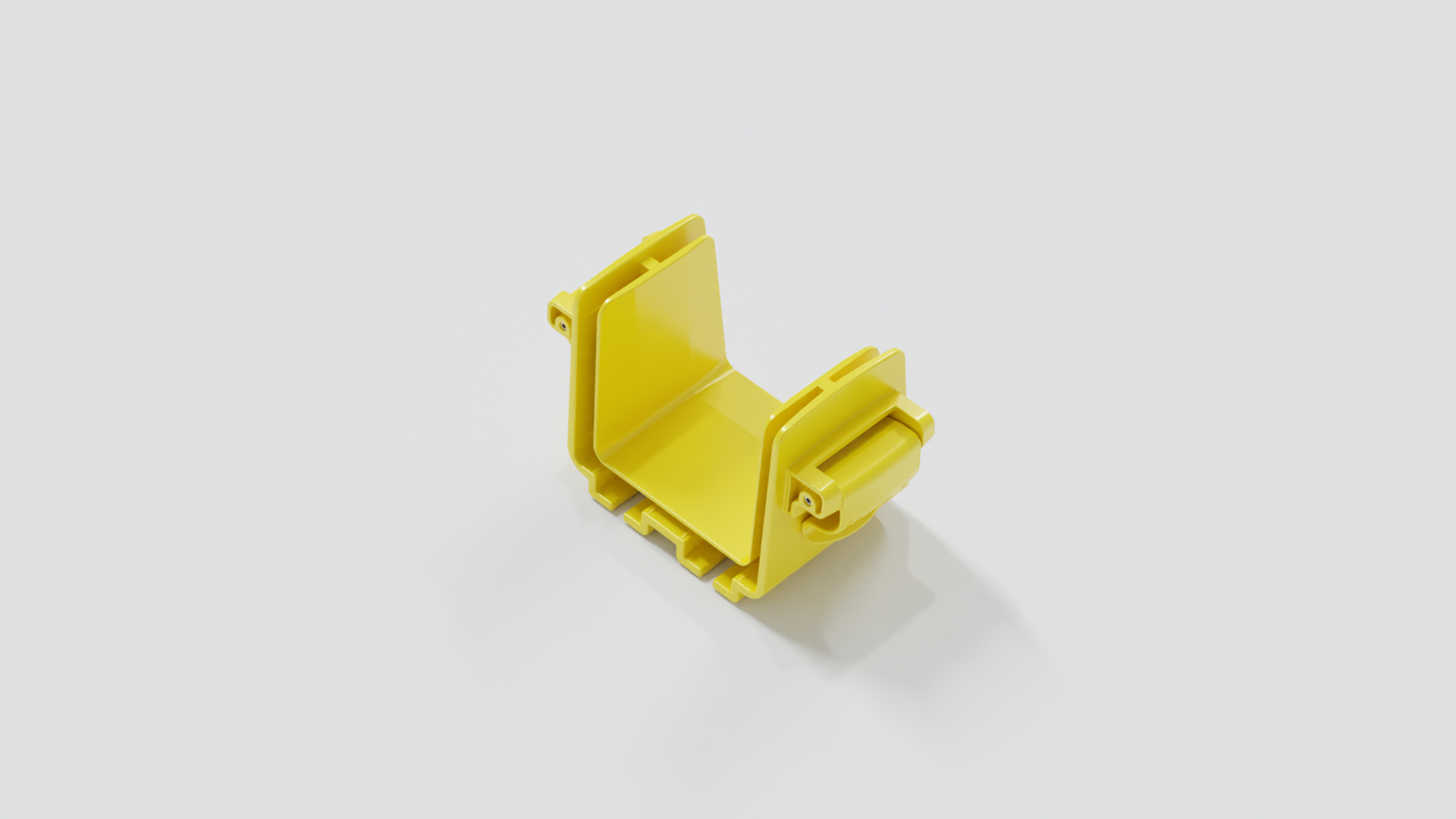

Werkzeugfreie Kupplungen
Die innovativen werkzeugfreien Kupplungen von GigaDuct werden verwendet, um horizontale gerade Duktstrecken, Bögen, T-Abzweige, Kreuzungen und Reduzierstücke ohne Muttern, Schrauben oder Werkzeuge zu verbinden.
FAQ
- Welche Systeme für Kabelmanagement im Data Center gibt es?
- Kabelbinder (Cable Ties): Einfach und kostengünstig; ideal für geringe Kabellast, aber unflexibel bei Änderungen und bieten keinen physischen Schutz.
- Kabelpritschen (Cable Trays): Offene Stahl- oder Aluminiumstrukturen mit hoher Tragfähigkeit, ideal für Belüftung und Inspektion, erfordern jedoch mehr Platz und sind offen für Staub.
- Raceways/Ducts: Geschlossene oder halbgeschlossene Kanäle (z. B. LSZH, feuerbeständig), schützen Kabel zuverlässig, sauberes Erscheinungsbild.
- Wann sollte man welches Kabelmanagementsystem einsetzen?
- Cable Ties: Bei schnellen, temporären Verbindungen mit geringer Kabellast.
- Trays: Für volumetrisch intensive Daten- oder Stromkabel, wo Belüftung und einfache Erweiterung wichtig sind.
- Raceways/Ducts: Ideal für Glasfaser oder kabelgefüllte Umfelder, in denen Schutz, Green-Zone-Cleanliness und Ästhetik zählen.
- Was sind die typischen Herausforderungen bei unstrukturiertem Kabelmanagement?
- Beeinträchtigte Kühlung und dadurch Überhitzung.
- Erhöhte Ausfall- und Wartungszeiten.
- Sicherheitsrisiken: Stolperfallen, erhöhte Brandgefahr.
- Eingeschränkte Skalierbarkeit und Nachrüstbarkeit.
- Welche Vorteile bietet GigaDuct Fibre Raceway gegenüber anderen Systemen?
- Vollständig geschlossenes Design: Optimaler Schutz vor Schmutz, mechanischen Schäden und Störungen.
- Werkzeugfreie „Click-Fit“ Montage: Schnellste Installation am Markt, inklusive Kupplungen und Drops.
- Biegeradiuskontrolle: Konsistent ≥ 30 mm, schützt empfindliche Fasern.
- Brandschutz & Standards: LSZH, UL94 V‑0/V‑1, GR‑63, UL2024A konform.
- Modular & skalierbar: Plug‑and‑play Komponenten – ideal für Nachrüstungen.
- Ästhetisch & sauber: Halbtransparentes, gelbes Design signalisiert Glasfaserführung.
- Wo kann ich GigaDuct kaufen?
Über unser Vertriebsteam. Gerne vermitteln wir Ihnen den nächstgelegenen Ansprechpartner. Nutzen Sie dazu bitte unser Kontaktformular.
Sie können sich jederzeit unverbindlich beraten lassen.
