    Vorhandene Rohrsysteme nutzen.

speedpipe – Komplettsystem für Rohr-in-Rohr Lösung

speedpipe System

speedpipe für Rohr-in-Rohr Lösungen werden über weite Strecken in PE-HD Rohre eingeblasen.

Freiraum innerhalb belegter oder unbelegter Rohrsysteme lässt sich maximal nutzen. Gleichzeitig bietet der im Vergleich zu erdverlegbaren Mikroröhrchen größere Innendurchmesser Platz für hohe Faserkapazitäten – die Sie auch noch Jahrzehnte später für jedes einzelne speedpipe ausschöpfen können.

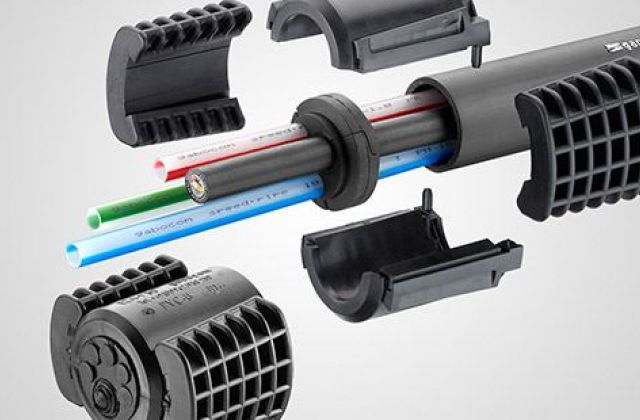

speedpipe Rohr-in-Rohr PE-HD-Rohre

Produktmerkmale

  • geringer Außendurchmesser zur optimalen Ausschöpfung der vorhandenen Rohrkapazität
  • auch bei belegten PE-HD-Schutzrohren (Ø 40, 50, 63 mm) einblasbar
  • selbst nach dem Ausblasen installierter Glasfaserkabel wiederverwendbar – quasi wie am ersten Tag

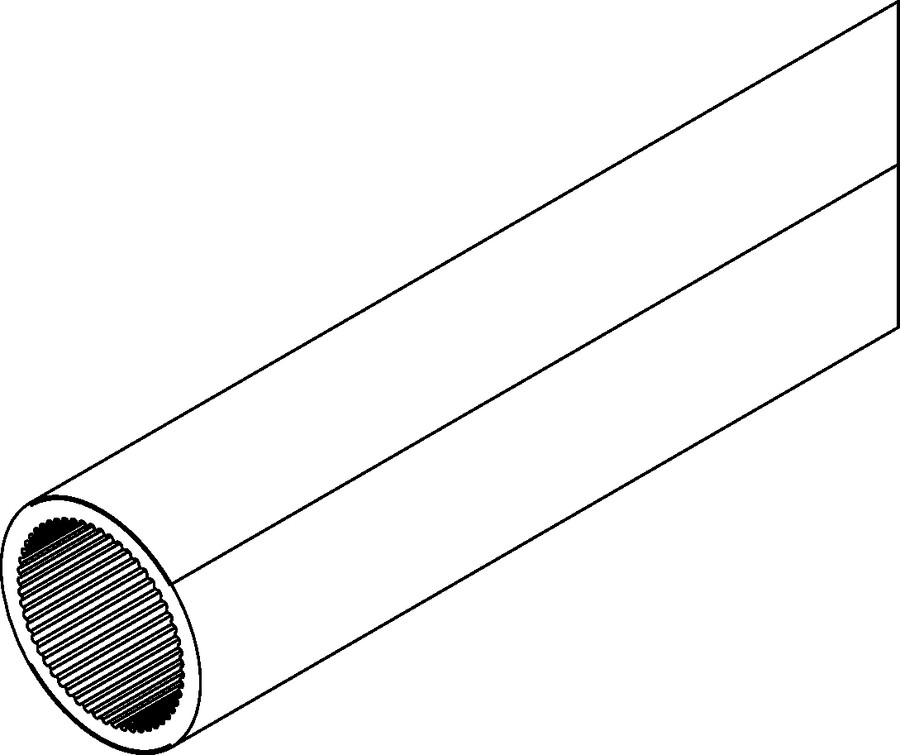

  • für jede Dimension spezifizierte Gleitrippen für ein optimales Luftpolster der Glasfaser beim Einblasvorgang
  • in verschiedenen Dimensionen in kräftigen Farben zur besseren Unterscheidung verfügbar
  • BezeichnungFarbeL (m)G (kg)*Dxs (mm)Druckstufekg / mArt.-Nr.

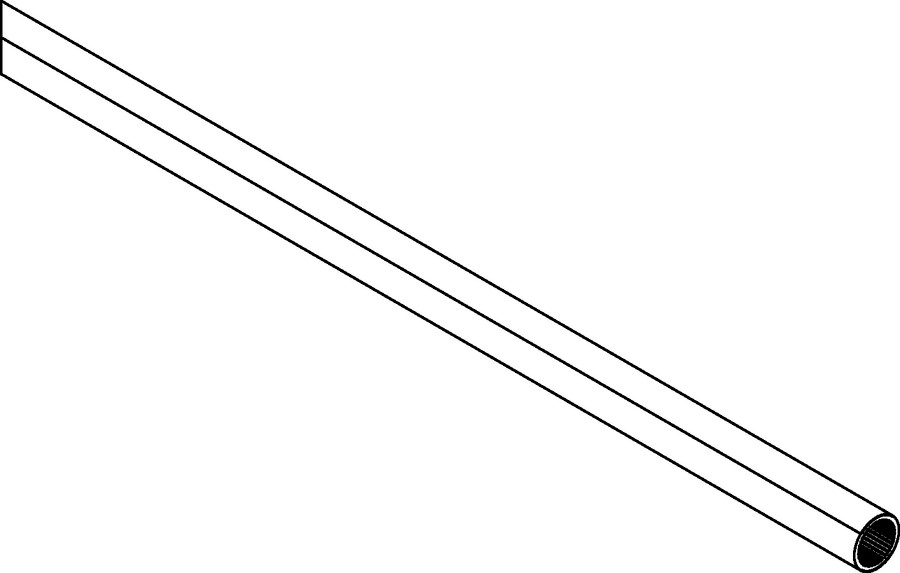

    speedpipe 7 × 0,75rot5000ca. 1107×0,75PN 10ca. 0,016601
    speedpipe 7 × 0,75grün5000ca. 1107×0,75PN 10ca. 0,016604
    speedpipe 7 × 0,75blau5000ca. 1107×0,75PN 10ca. 0,016607
    speedpipe 7 × 0,75gelb5000ca. 1107×0,75PN 10ca. 0,016610
    speedpipe 7 × 0,75weiß5000ca. 1107×0,75PN 10ca. 0,016613
    speedpipe 7 × 0,75grau5000ca. 1107×0,75PN 10ca. 0,016616
    speedpipe 7 × 0,75orange5000ca. 1107×0,75PN 10ca. 0,016619
    speedpipe 7 × 0,75violett5000ca. 1107×0,75PN 10ca. 0,016854
    speedpipe 7 × 0,75braun5000ca. 1107×0,75PN 10ca. 0,016851
    speedpipe 7 × 0,75schwarz5000ca. 1107×0,75PN 10ca. 0,016848

    empfohlener Kabeldurchmesser: 1,8 – 4,0 mm

    BezeichnungFarbeL (m)G (kg)*Dxs (mm)Druckstufekg / mArt.-Nr.

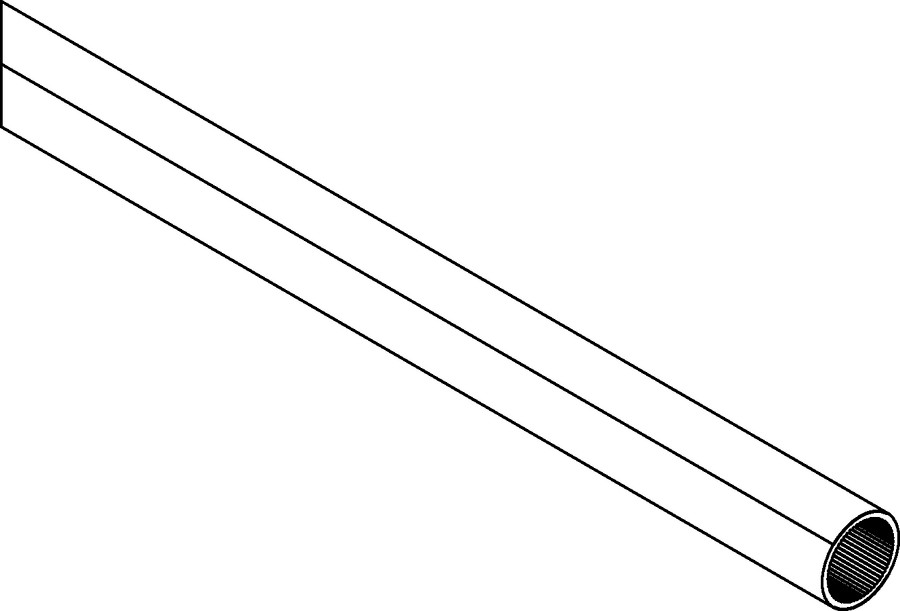

    speedpipe 10 × 1,0rot2500ca. 10510×1,0PN 10ca. 0,030647
    speedpipe 10 × 1,0grün2500ca. 10510×1,0PN 10ca. 0,030643
    speedpipe 10 × 1,0blau2500ca. 10510×1,0PN 10ca. 0,030594
    speedpipe 10 × 1,0gelb2500ca. 10510×1,0PN 10ca. 0,030596
    speedpipe 10 × 1,0weiß2500ca. 10510×1,0PN 10ca. 0,030649
    speedpipe 10 × 1,0grau2500ca. 10510×1,0PN 10ca. 0,030599
    speedpipe 10 × 1,0orange2500ca. 10510×1,0PN 10ca. 0,030645

    empfohlener Kabeldurchmesser: 2,5 – 6,5 mm

    BezeichnungFarbeL (m)G (kg)*Dxs (mm)Druckstufekg / mArt.-Nr.

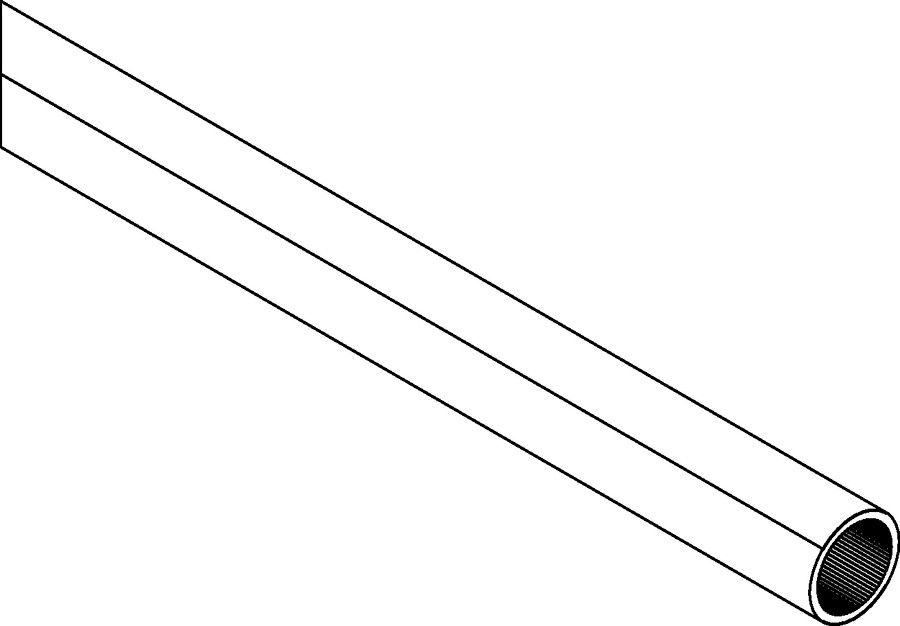

    speedpipe 12 × 1,1rot2000ca. 10012×1,1PN 10ca. 0,0331401
    speedpipe 12 × 1,1grün2000ca. 10012×1,1PN 10ca. 0,0331400
    speedpipe 12 × 1,1blau2000ca. 10012×1,1PN 10ca. 0,0331402
    speedpipe 12 × 1,1gelb2000ca. 10012×1,1PN 10ca. 0,0331403
    speedpipe 12 × 1,1weiß2000ca. 10012×1,1PN 10ca. 0,0331404

    empfohlener Kabeldurchmesser: 3,0 – 8,0 mm

    BezeichnungFarbeL (m)G (kg)*Dxs (mm)Druckstufekg / mArt.-Nr.

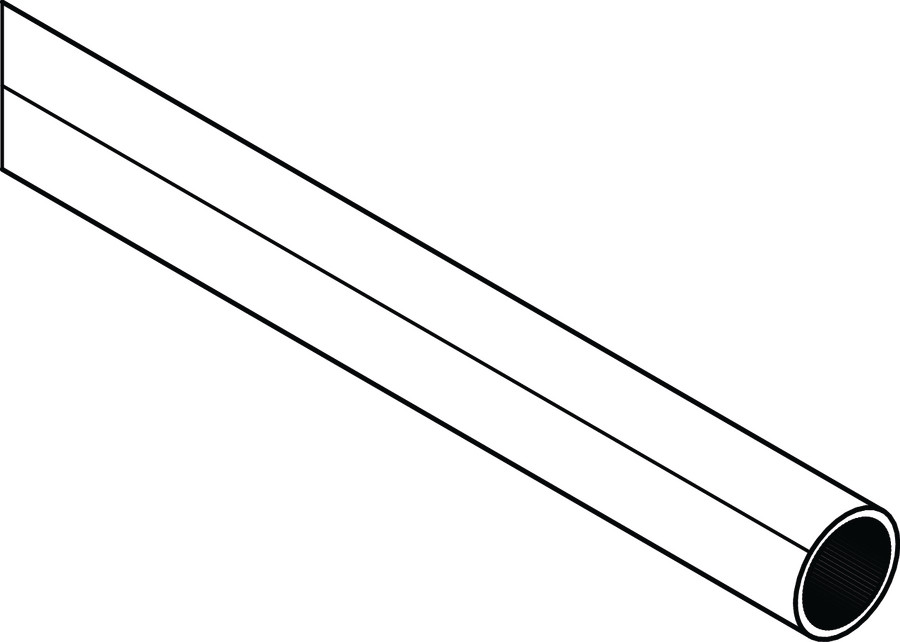

    speedpipe 14 × 1,3rot1500ca. 10214×1,3PN 10ca. 0,0491020
    speedpipe 14 × 1,3grün1500ca. 10214×1,3PN 10ca. 0,0491021
    speedpipe 14 × 1,3blau1500ca. 10214×1,3PN 10ca. 0,0491022
    speedpipe 14 × 1,3gelb1500ca. 10214×1,3PN 10ca. 0,0491023
    speedpipe 14 × 1,3weiß1500ca. 10214×1,3PN 10ca. 0,0491024

    empfohlener Kabeldurchmesser: 4,0 – 9,5 mm

    BezeichnungFarbeL (m)G (kg)*Dxs (mm)Druckstufekg / mArt.-Nr.
    speedpipe 16 × 1,5grün1200ca. 11016×1,5PN 10ca. 0,0683281
    speedpipe 16 × 1,5rot1200ca. 11016×1,5PN 10ca. 0,0683280
    speedpipe 16 × 1,5blau1200ca. 11016×1,5PN 10ca. 0,0683282

    empfohlener Kabeldurchmesser: 7,5 – 11 mm

    *Gesamtgewicht inkl. Spule

    Lieferung auf einer Holz-Einwegspule: 1200 × 370 mm

    weitere speedpipe Farben auf Anfrage verfügbar
