dickwandige speedpipe ground Einzelröhrchen im Verbund: SRV-G mit Schneidvorrichtung
Die höhere zulässige Zugkraft von speedpipe ground zahlt sich insbesondere bei knappem Verhältnis vorhandener Kapazität zu speedpipe Außendurchmesser aus. Um dennoch übrigen Raum zu nutzen, entfernt eine Schneidvorrichtung vor dem Einziehen den losen Rohrmantel. Ein direkt an den speedpipe Enden angebrachter Ziehkopf fixiert die Einzelröhrchen und gewährleistet optimalen Krafteinsatz – ohne mehr Platz im Rohr einzunehmen. So lassen sich auch Rohrverbände mit mehr als acht innenliegenden speedpipe oder zusätzliche Einzelröhrchen linear in das Rohrsystem einbringen.

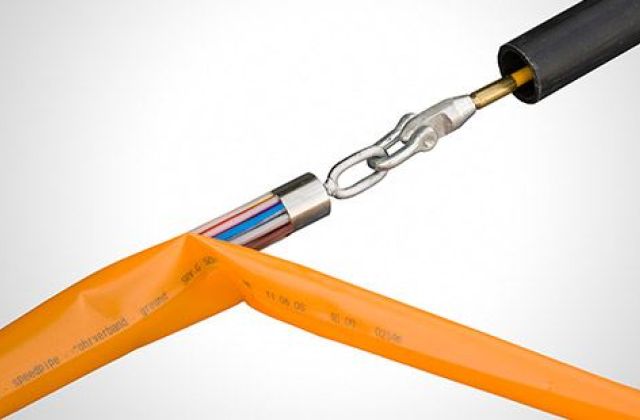

- Ein Ziehkopf fixiert direkt die einzelnen speedpipe, ohne den Außendurchmesser des speedpipe Verbunds zu vergrößern.
- Eine Schneidvorrichtung entfernt das flexible Mantelrohr vor Erreichen der Rohranlage zur Minimierung von Reibungsverlusten.
- Für höhere Reichweiten empfehlen sich der Einsatz von Gleitmittel und das Mitdrehen der Spule. - im Praxiseinsatz für FTTB und FTTH
Hauptsächlicher Praxiseinsatz der Mikrorohre zum Einblasen von Glasfaser bis zum Haus: FTTB und FTTH

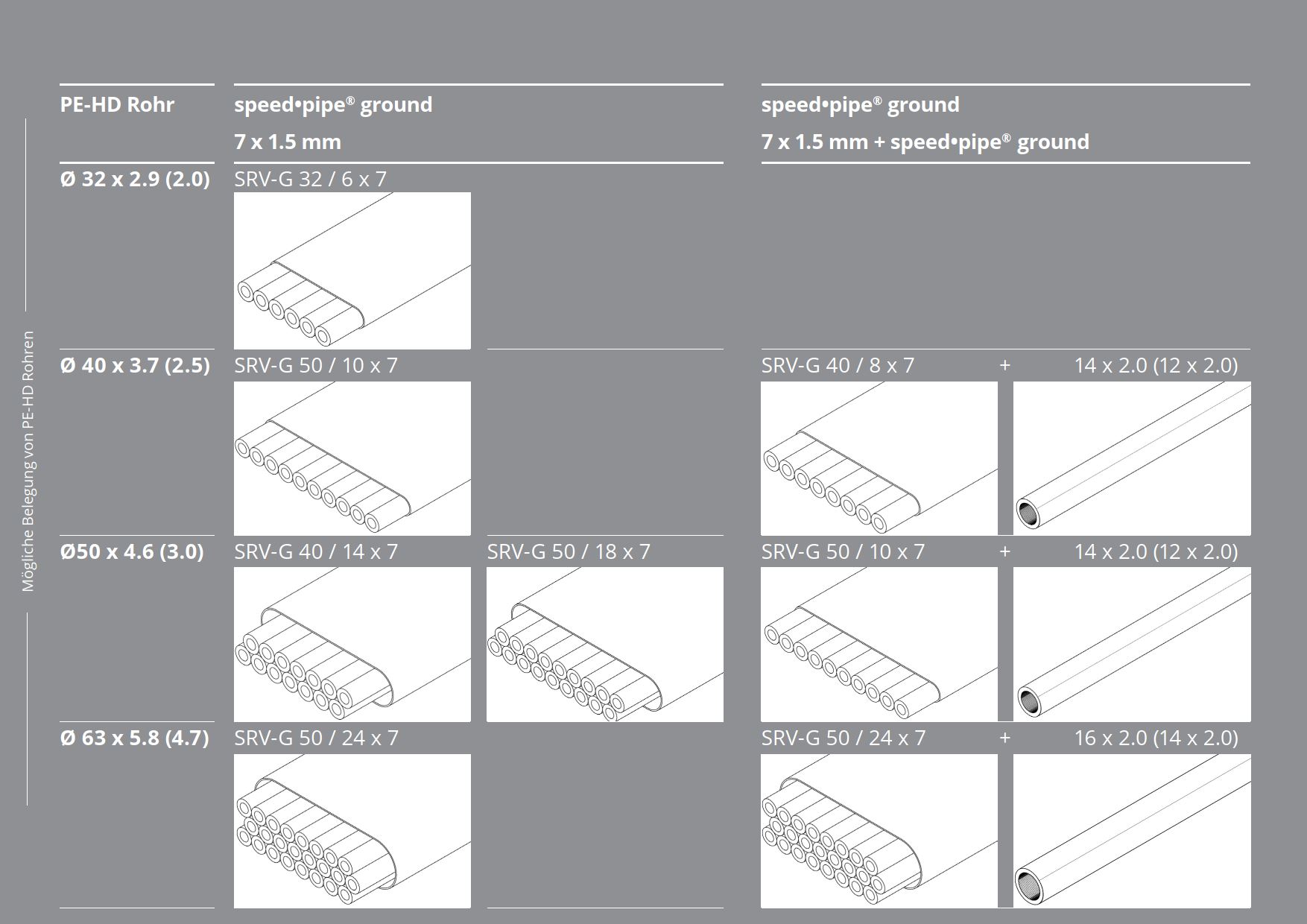

Mögliche Belegung von PE-HD Rohren
Hinweis:
Jedes Rohr-in-Rohr System ist nur so gut wie seine Beständigkeit! Für eine lange Nutzbarkeit und zum Schutz Ihrer aktiven Netztechnik sind gas-, schmutz- und wasserdichte Abdicht- und Fixierelemente essentiell.
Produktbroschüren
| Bezeichnung | Mantelrohr (orange) | l (m) | speed•pipe® ground | kg / m | G (kg)* | Art.-Nr. | |
|---|---|---|---|---|---|---|---|
| Dxs (mm) | Anzahl | Dxs (mm) | - | ||||
| SRV-G 32 / 6×7** | 32×0,5 | 3500 | 6 | 7×1,5 | ca. 0,20 | ca. 1100 | 03068 |

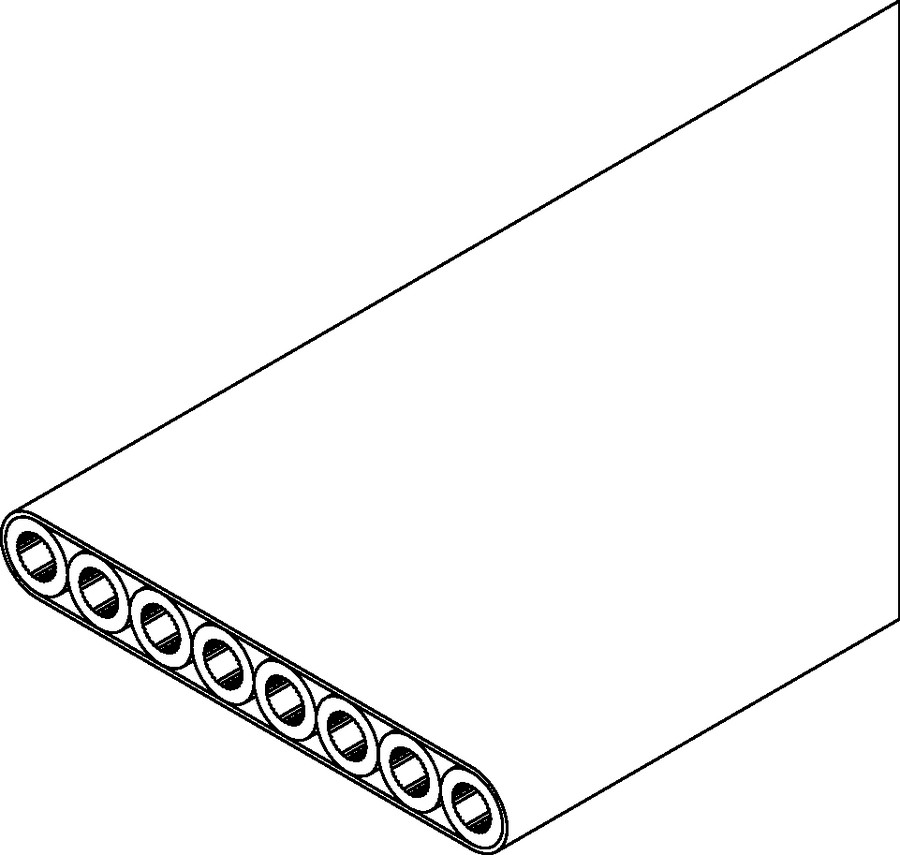

| SRV-G 40 / 8×7 | 40×0,5 | 3500 | 8 | 7×1,5 | ca. 0,26 | ca. 1300 | 10326 |

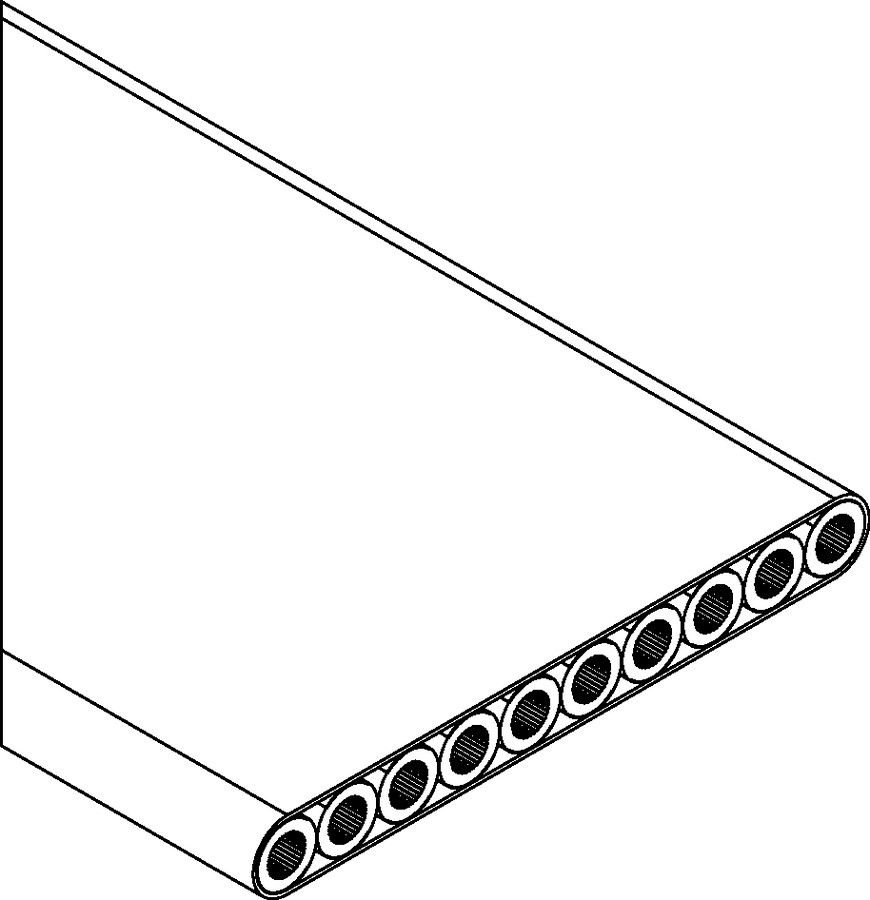

| SRV-G 50 / 10×7 | 50×0,5 | 3500 | 10 | 7×1,5 | ca. 0,35 | ca. 1600 | 03419 |

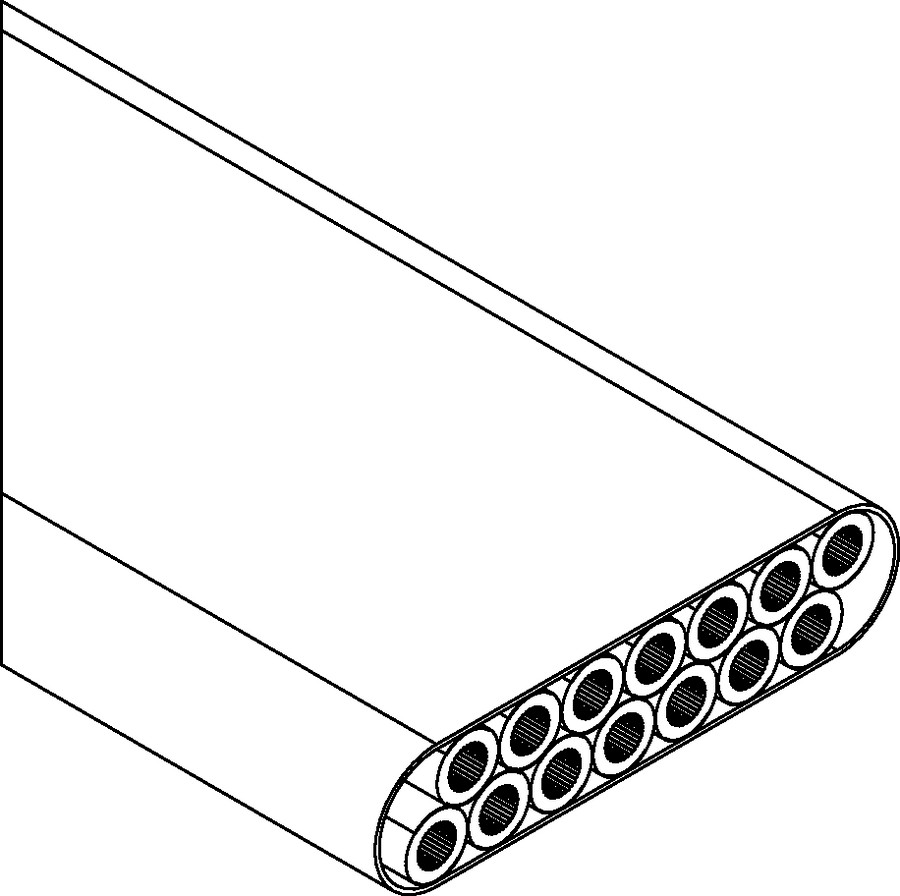

| SRV-G 40 / 14×7 | 40×0,5 | 3500 | 14 | 7×1,5 | ca. 0,40 | ca. 1800 | 03067 |

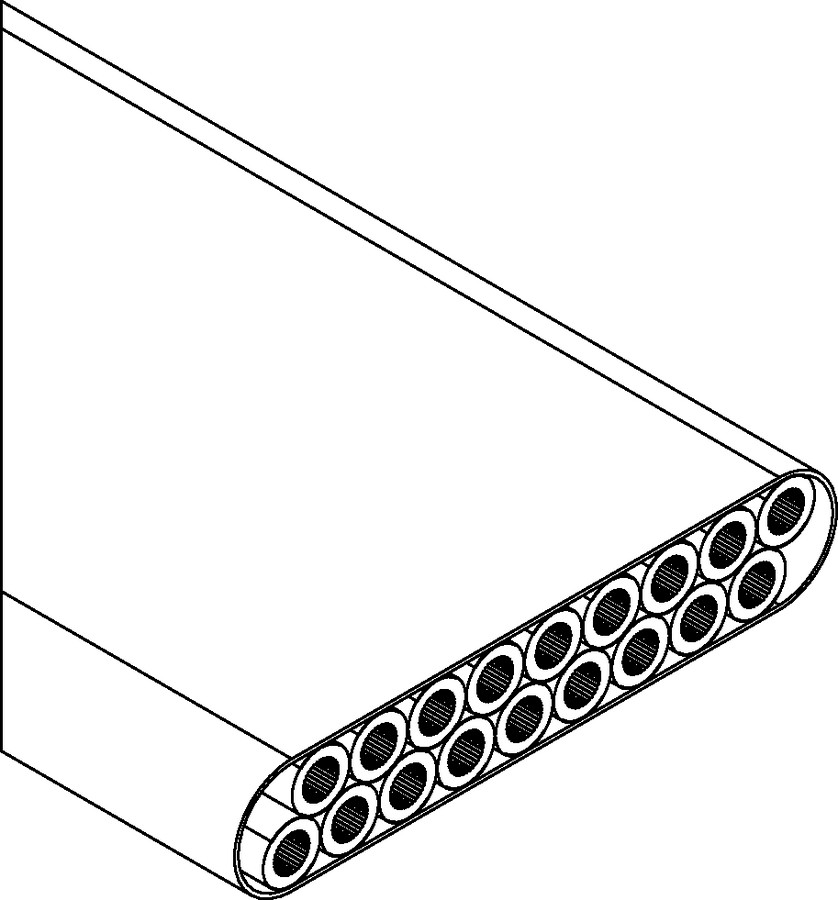

| SRV-G 50 / 18×7 | 50×0,5 | 1800 | 18 | 7×1,5 | ca. 0,55 | ca. 1400 | 02068 |

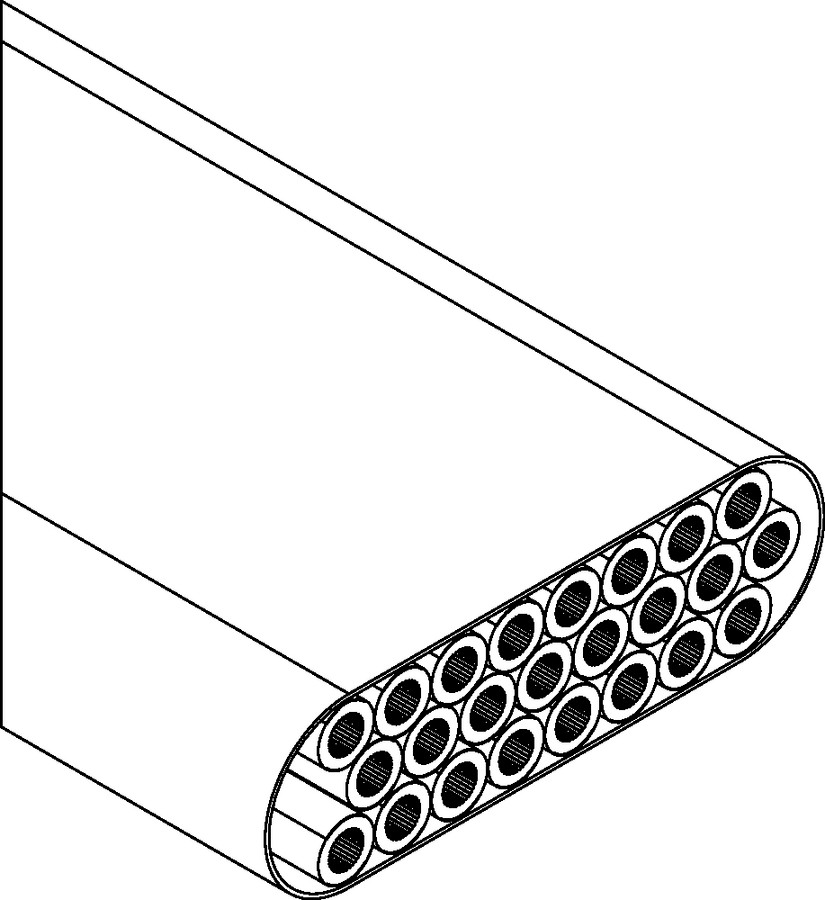

| SRV-G 50 / 24×7 | 50×0,5 | 1800 | 24 | 7×1,5 | ca. 0,70 | ca. 1650 | 01672 |
G (kg)* = Gesamtgewicht inklusive Spule
**nach technischer Klärung
Lieferung der SRV-G auf einer Holz-Einwegspule: 2400×1200mm
| Bezeichnung | Farbe | Dxs (mm) | l (m) | kg / m | Druckstufe | G (kg) * | Art.-Nr. |
|---|---|---|---|---|---|---|---|
| sp ground 12×2,0 | gelbgrün | 12×2,0 | 2000 | ca. 0,060 | PN 16 | ca. 150 | 02175 |
| sp ground 14×2,0 | orange | 14×2,0 | 1500 | ca. 0,074 | PN 16 | ca. 140 | 04134 |
| sp ground 16×2,0 | türkis | 16×2,0 | 1200 | ca. 0,084 | PN 10 | ca. 130 | 42302 |
G (kg)* = Gesamtgewicht inkl. Spule
Lieferung der speedpipe ground auf einer Holz-Einwegspule: 1200×370mm
| PE-HD Rohr | speedpipe ground 7 x 1,5 mm | speedpipe ground 7 x 1,5 + 1 speedpipe | |
|---|---|---|---|
| Ø 32 x 2,9 (2,0) | SRV-G 32 / 6 x 7 | - | |
| Ø 40 x 3,7 (2,5) | SRV-G 50 / 10 x 7 | SRV-G 40 / 8 x 7 + 14 x 2,0 (12 x 2,0) | |
| Ø 50 x 4,6 (3,0) | SRV-G 40 / 14 x 7 | SRV-G 50 / 18 x 7 | SRV-G 50 / 10 x 7 + 14 x 2,0 (12 x 2,0) |
| Ø 63 x 5,8 (4,7) | SRV-G 50 / 24 x 7 | SRV-G 50 / 24 x 7 + 16 x 2,0 (14 x 2,0) |
