    Einfaches Abdichten ohne Schrumpfschlauch

Cablelok™

100% mechanische Kaltabdichtung

  • Hervorragende Dichtungseigenschaften bis zu einer Wassersäule von mehr als 6 m (58,8 kPa)
  • Schnelle Installation ohne Spezialwerkzeug
  • Hohe Wiederholbarkeit - die Qualität der Dichtung hängt nicht von den Fähigkeiten des Technikers ab
  • Kein Transport und keine Lagerung von potenziell gefährlichen Gasflaschen
  • Ideal für den Einsatz in gefährlichen oder räumlich eingeschränkten Bereichen, da keine Wärme und kein Gas erforderlich sind
  • Versionen für ungeschnittene Kabel
  • Versionen mit mehreren Einführungsmöglichkeiten – Multieinführungen
  • Bewährte, patentierte Technologie

Auftraggeber und Netzbetreiber bestehen zunehmend auf 100 % mechanisch abgedichtete Einführungen. Schrumpfmethoden sind abhängig von den Fähigkeiten der Monteure, zeitaufwendig und bieten aufgrund des erforderlichen Platzbedarfes bei der Wärmebehandlung im Gegensatz zur Kaltabdichtung nur eine geringe Anschlussdichte, welche bei modernen FTTx Netzen immer essentieller wird. Darüber hinaus gibt es Gesundheits- und Sicherheitsbedenken in Bezug auf die Lagerung und den Transport von Gasflaschen sowie deren Verwendung in engen Räumen. Das patentierte Cablelok™- System von HellermannTyton ermöglicht eine schnelle und sichere Kabelinstallation und bietet eine hochgradig wiederholbare und konsistente Abdichtung zwischen dem Kabel sowie Rohr und dem Einführungsport mit ausgezeichneter Dichtigkeit. Die Cablelok™ wurde bis zu einer Wassersäule von mehr als 6 m getestet und ist aufgrund der einfachen Montage eine sichere Methode, um die erforderliche Dichtheit zu erreichen, während die Installationszeit in der Regel um bis zu 90 % reduziert wird.

Wie funktioniert der Cablelok™?

cablelok

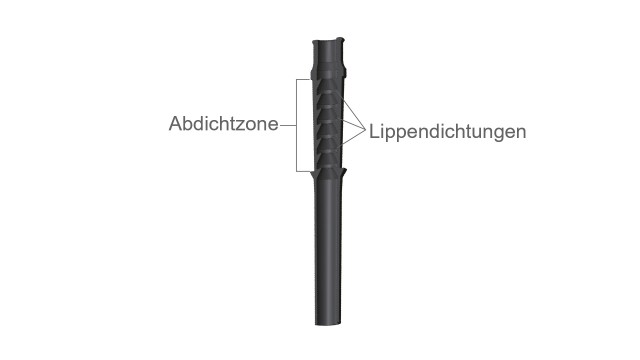

Der Cablelok™ wird aus einem außenliegenden flexiblen Polychloropren hergestellt. Die Abdichtung wird durch mehrere interne Lippendichtungen erreicht, die während der Installation auf das Kabel gepresst werden.

Cablelok™ - 2 Minuten
Schrumpfschlauch - 20 Minuten

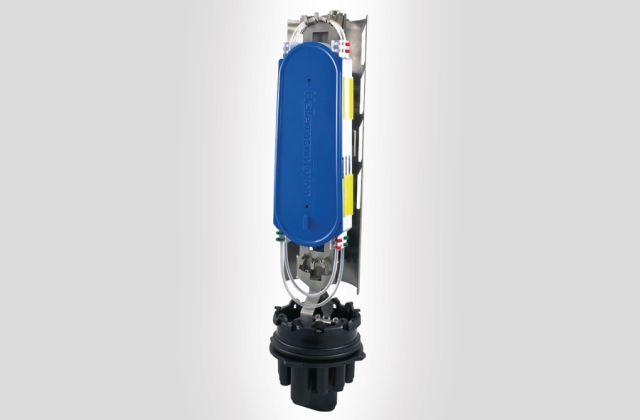

Alle Muffen von HellermannTyton nutzten das patentierte Cablelok™- System

Integrated Routing Muffen

Erfahren Sie mehr

Tubed Muffen

Erfahren Sie mehr

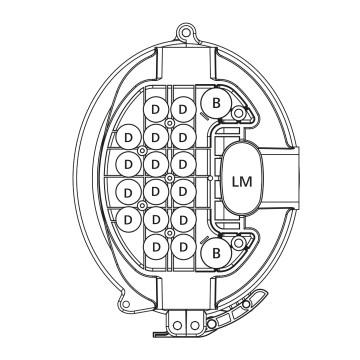

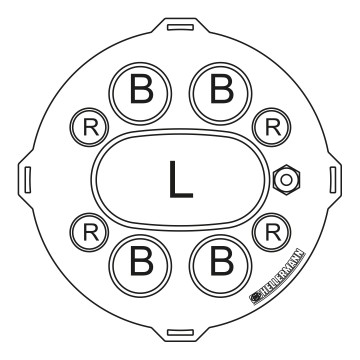

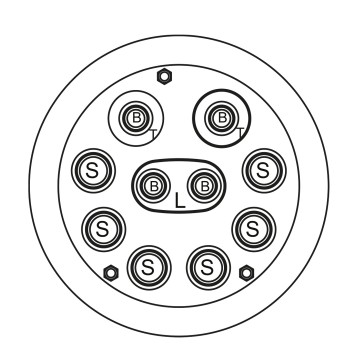

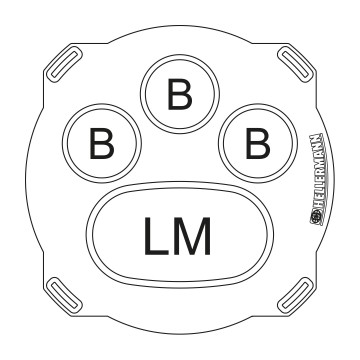

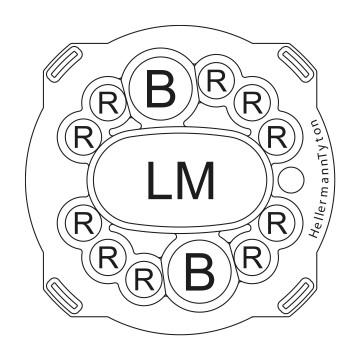

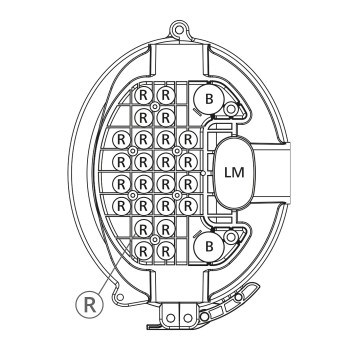

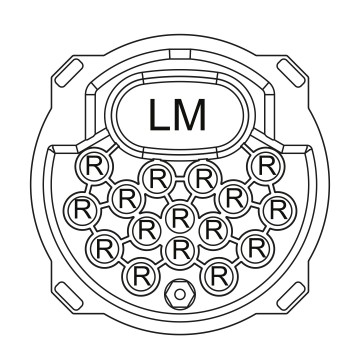

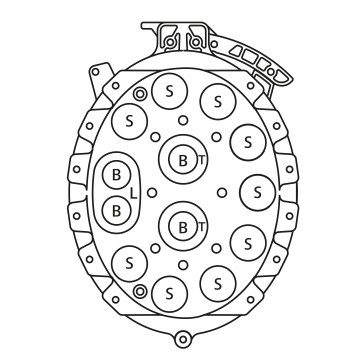

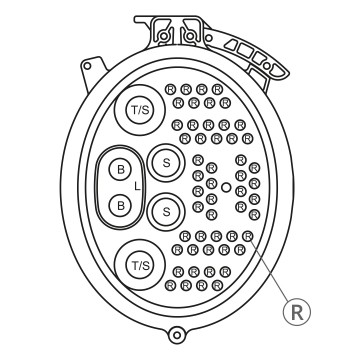

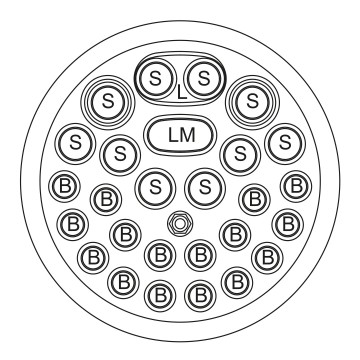

Das patentierte Cablelok™- System im Einsatz

  • B Port

    BezeichnungSt. / VEempfohlener KabeldurchmesserArt.-Nr.
    CABLELOK-B10-0114.8 - 9.0857-50149
    CABLELOK-B10-10104.8 - 9.0857-50150
    CABLELOK-B20-0118.0 - 14.0857-50143
    CABLELOK-B20-10108.0 - 14.0857-50144
    CABLELOK-B30-01113.0 - 16.5857-50145
    CABLELOK-B30-101013.0 - 16.5857-50146
    CABLELOK-B99-011Port Closure Plug857-50147
    CABLELOK-B99-1010Port Closure Plug857-50148

    LM Port

    BezeichnungSt. / VEempfohlener KabeldurchmesserArt.-Nr.
    CABLELOK-LM10C-0112 x 4.0 - 6.5857-50203
    CABLELOK-LM10C-10102 x 4.0 - 6.5857-50204
    CABLELOK-LM20C-0112 x 6.0 - 9.5857-50205
    CABLELOK-LM20C-10102 x 6.0 - 9.5857-50206
    CABLELOK-LM30C-0112 x 9.0 - 12.5857-50207
    CABLELOK-LM30C-10102 x 9.0 - 12.5857-50208
    CABLELOK-LM40C-0112 x 12.5 - 15.0857-50209
    CABLELOK-LM40C-10102 x 12.5 - 15.0857-50210
    CABLELOK-LM99C-011Port Closure Plug857-50211
    CABLELOK-LM99C-1010Port Closure Plug857-50212

    L Port

    BezeichnungSt. / VEempfohlener KabeldurchmesserArt.-Nr.
    CABLELOK-L10C-0112 x 5.5 - 9.5857-50199
    CABLELOK-L10C-10102 x 5.5 - 9.5857-50200
    CABLELOK-L20C-0112 x 9.0 - 12.5857-50213
    CABLELOK-L20C-10102 x 9.0 - 12.5857-50214
    CABLELOK-L30C-0112 x 12.0 - 15.0857-50191
    CABLELOK-L30C-10102 x 12.0 - 15.0857-50192
    CABLELOK-L40C-0112 x 15.0 - 18.5857-50193
    CABLELOK-L40C-10102 x 15.0 - 18.5857-50194
    CABLELOK-L50C-0112 x 18.3 - 20.0857-50195
    CABLELOK-L50C-10102 x 18.3 - 20.0857-50196
    CABLELOK-L99C-011Port Closure Plug857-50197
    CABLELOK-L99C-1010Port Closure Plug857-50198

    R Port

    BezeichnungSt. / VEempfohlener KabeldurchmesserArt.-Nr.
    CABLELOK-R10-0111.7 - 2.0857-50163
    CABLELOK-R10-10101.7 - 2.0857-50164
    CABLELOK-R10D-0112 x 1.7 - 2.0 (2 Kabel)857-50161
    CABLELOK-R10D-10102 x 1.7 - 2.0 (2 Kabel)857-50162
    CABLELOK-R15-0112.0 - 3.0857-50224
    CABLELOK-R15-10102.0 - 3.0857-50225
    CABLELOK-R15D-0112 x 2.0 - 3.0 (2 Kabel)857-50226
    CABLELOK-R15D-10102 x 2.0 - 3.0 (2 Kabel)857-50227
    CABLELOK-R20-0113.0 - 3.8857-50165
    CABLELOK-R20-10103.0 - 3.8857-50166
    CABLELOK-R30D-0112 x 3.8 - 4.8 (2 Kabel)857-50159
    CABLELOK-R30D-10102 x 3.8 - 4.8 (2 Kabel)857-50160
    CABLELOK-R40-0113.8 - 5.2857-50151
    CABLELOK-R40-10103.8 - 5.2857-50152
    CABLELOK-R50-0115.2 - 8.0857-50153
    CABLELOK-R50-10105.2 - 8.0857-50154
    CABLELOK-R70-0116.0 - 8.5857-50167
    CABLELOK-R70-10106.0 - 8.5857-50168
    CABLELOK-R80-0118.0 - 9.5857-50155
    CABLELOK-R80-10108.0 - 9.5857-50156
    CABLELOK-R99-011Port Closure Plug857-50157
    CABLELOK-R99-1010Port Closure Plug857-50158

    S Port

    BezeichnungSt. / VEempfohlener KabeldurchmesserArt.-Nr.
    Cablelok-S10-0115.0 - 8.5857-50179
    Cablelok-S10-10105.0 - 8.5857-50180
    Cablelok-S15M5-0116.8 - 7.2 857-50228
    Cablelok-S20-0118.0 - 12.0857-50169
    Cablelok-S20-10108.0 - 12.0857-50170
    Cablelok-S30D-0112 x 10.0 - 11.5 (2 Kabel)857-50177
    Cablelok-S30D-10102 x 10.0 - 11.5 (2 Kabel)857-50178
    Cablelok-S40-01112.0 - 16.0857-50171
    Cablelok-S40-101012.0 - 16.0857-50172
    Cablelok-S50-01116.0 - 20.0857-50173
    Cablelok-S50-101016.0 - 20.0857-50174
    Cablelok-S99-011Port Closure Plug857-50175
    Cablelok-S99-1010Port Closure Plug857-50176
    CABLELOK-S15M5-10106.8 - 7.2857-50229

    T Port

    BezeichnungSt. / VEempfohlener KabeldurchmesserArt.-Nr.
    CABLELOK-T10-01115.5 - 22.0857-50189
    CABLELOK-T10-101015.5 - 22.0857-50190
    CABLELOK-T20-01120.0 - 23.5857-50181
    CABLELOK-T20-101020.0 - 23.5857-50182
    CABLELOK-T30-01123.5 - 25.5857-50183
    CABLELOK-T30-101023.5 - 25.5857-50184
    CABLELOK-T40-01124.5 - 29.0857-50185
    CABLELOK-T40-101024.5 - 29.0857-50186
    CABLELOK-T99-011Port Closure Plug857-50187
    CABLELOK-T99-1010Port Closure Plug857-50188
