    Durchgängiges Fasermanagement mit Radiuskontrolle

FML Muffen

FML IR B-Length Closure

Maximale Spleißkapazität von 576 Fasern bei Verwendung der SC-B-Kassetten

  • 12 runde Ports und 1 ovale Einführung
  • Durchgängiges Fasermanagement mit Radiuskontrolle – Mindestbiegeradius 30mm
  • Bidirektionale Faserführung
  • Geeignet für SC, SC-B und SE Kassetten
  • Maximal 12 Spleiße pro Kassette
  • Aufnahmemöglichkeit für Splitter
  • Cablelok™ für alle Portgrößen
  • Schnell abnehmbarer Deckel
  • Optionales Druckluftventil
FML BC-Length Closure Cover

Technische Beschreibung:

Die FML Integrated Routing (IR) Muffe mit BC Länge wird mit einer Polypropylen-Basis geliefert. Die Sockelkonfiguration mit 12 runden und 1 ovalen Port deckt einen Kabeldurchmesserbereich von 4,8 - 29,0 mm bei Verwendung der patentierten Cablelok™-Kalteinführungen sowie einen Kabeldurchmesserbereich von 6,0 - 35,0 mm bei Verwendung von Schrumpfschläuchen ab. Das Montagesystem ist aus Edelstahl der Güteklasse 304 gefertigt und die Rückwand ist ein Aluminium-Strangpressprofil, das bis zu 24 IR-SE-Kassetten oder 48 IR-SC/SC-B-Kassetten oder eine Kombination aus SE, SC- und SC-B-Kassetten aufnehmen kann. Die Position des Montagesystems ermöglicht einen einfachen Zugang für die Verlegung der Glasfasern in die Kassetten.

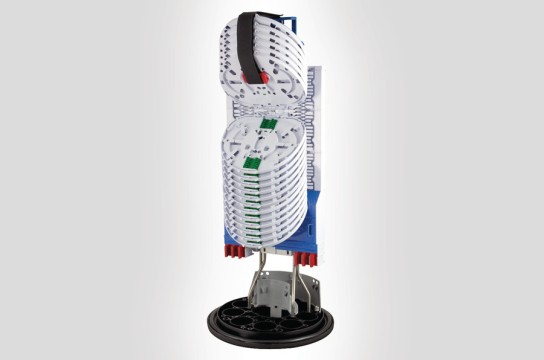

FML IR B-Length Closure

Das Fasermanagementsystem ist zur einfacheren Identifizierung der Fasern weiß. Faserschlitz-Halteblöcke führen die Faserbündel in das Managementsystem. Die Schaumstoffpolster auf dem Halter sind teilweise durchgeschnitten, um eine Reihe von Bündeln aufnehmen zu können. Alle Abdeckplatten des IR-Systems sind blau, um sie als abnehmbare Teile zu kennzeichnen, die den Zugang zu den Fasern ermöglichen. Die Halteblöcke für die Faserschlitze und die Halteclips für die Schalen sind rot, um die Identifizierung zu erleichtern, falls sie herunterfallen.

  • BezeichnungKurzbezeichnungArt.-Nr.VerfügbarkeitBreite D1 (mm)Breite D2 (mm)Länge L (mm)Methode der AbdichtungArt der KassetteKassettenmengeSpleißschutztypmax. Spleißkapazität
    FMLIR-BXXCWXFMLIR Muffe13P,L B,18SE,CL/HS,3A857-00566Lagerartikel220275598Cabellok, HeatshrinkIntegrated Routing SE, 250µm183A216
    FMLIR-BXBCWXFMLIRMuf13P,L B,18SE,KorbCL/HSCr857-00569Lagerartikel220275598Cabellok, HeatshrinkIntegrated Routing SE, 250µm183A216
    FMLIR-BXBCSXFMLIRMuf13P,L B,18SEKorb,CL/HS3A857-01197Lagerartikel220275598Cabellok, HeatshrinkIntegrated Routing SE, 250µm183A432
    FMLIR-BXXCSXFMLIRMuffe13P,L B,18SE,CL/HS,Cri857-02089Lagerartikel220275598Cabellok, HeatshrinkIntegrated Routing SE, 250µm183A432
