    zur direkten Erdverlegung

speedpipe ground

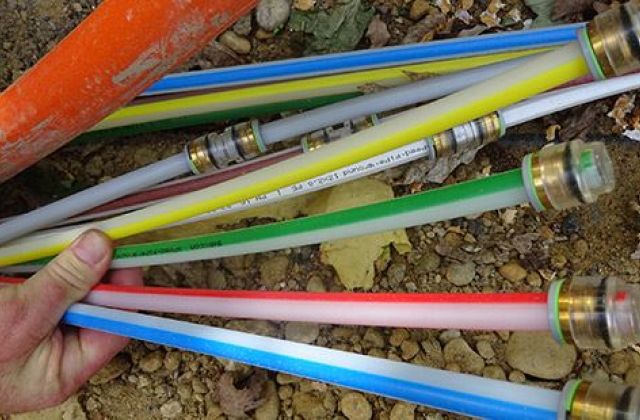

speedpipe - Löesungen fuer die direkte Erdverlegung

Für die Erweiterung oder den Neubau passiver Infrastruktur im Glasfaserausbau

Speedpipe ground eignen sich für die direkte Erdverlegung in allen FTTx-Abschnitten, sowie für Abzweige aus bestehenden Rohrtrassen oder Hausanschlüsse in direkter Erdverlegung Die formstabile Wandstärke aus erstklassigem PE-HD sichert jedes speedpipe ground Rohrsystem gegen den aufkommenden Erddruck ab.

speedpipe ground direkte Erdverlegung
  • Hohe Scheiteldruckfestigkeit für einen gleichbleibend runden Querschnitt und hohe Reichweiten beim Einblasen von Glasfaserkabel, auch noch nach Jahrzehnten
  • Für jede Dimension spezifizierte Gleitrippen für ein optimales Luftpolster der Glasfaser beim Einblasvorgang
  • In verschiedenen Dimensionen in kräftigen Farben zur besseren Unterscheidung verfügbar
  • Für alle Verlegearten geeignete Kombination mit Rohr-in-Rohr Lösungen über entsprechende Formteile
  • BezeichnungFarbeDxs (mm)kg / mSpule Dxs (mm)G (kg)*L (m)empfohlener KabeldurchmesserArt.-Nr.

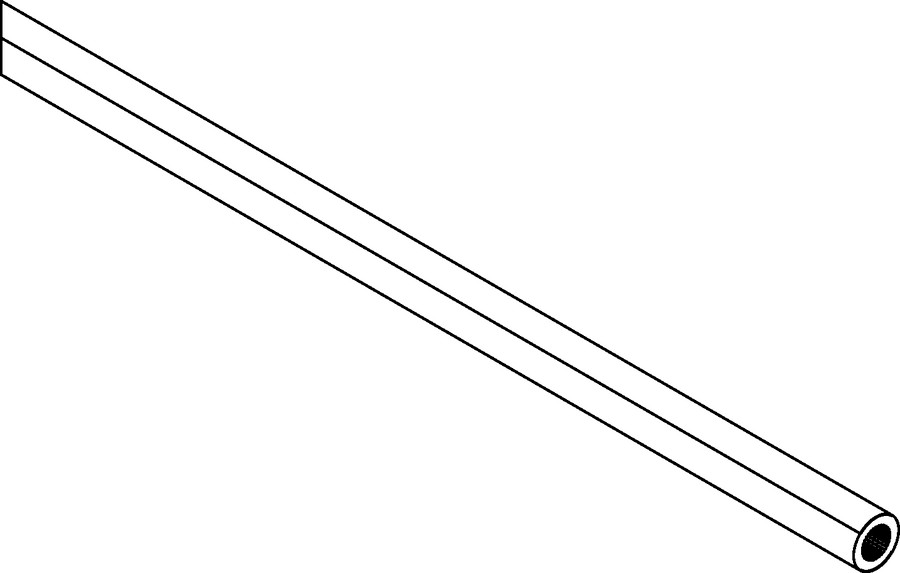

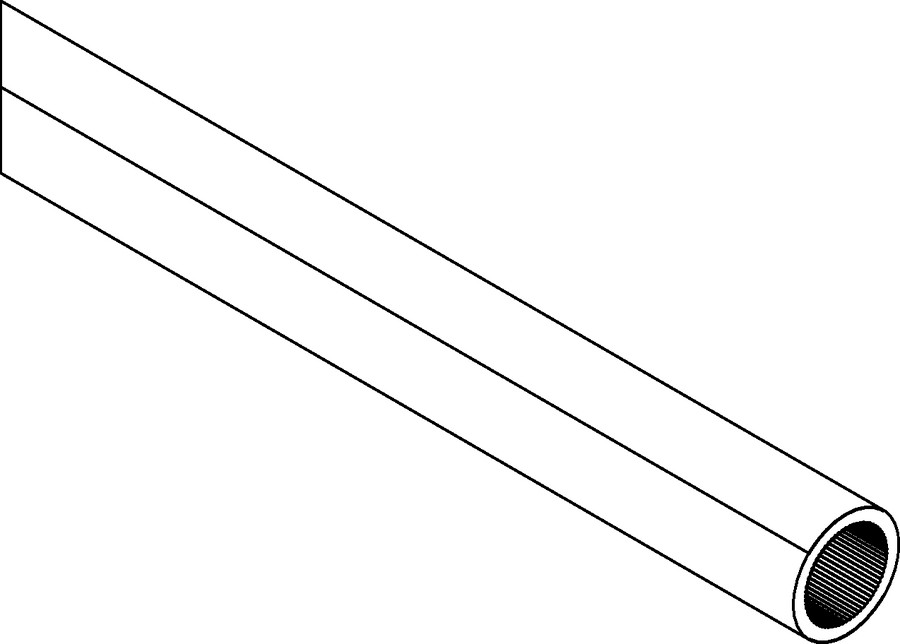

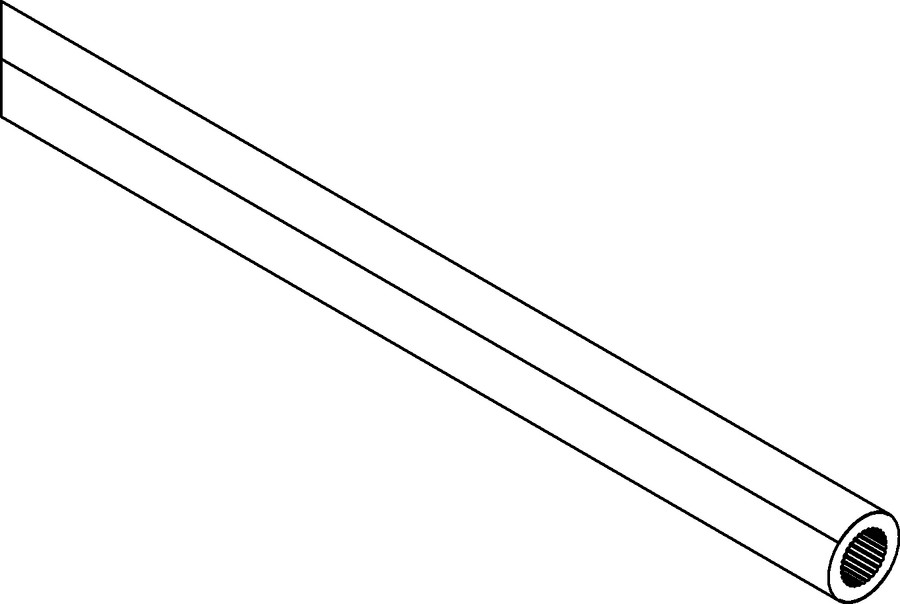

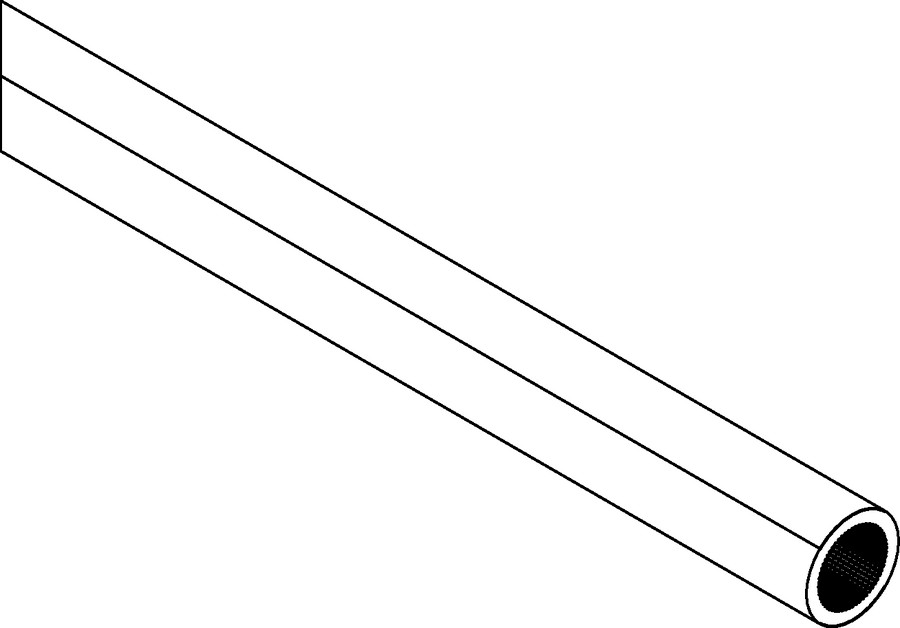

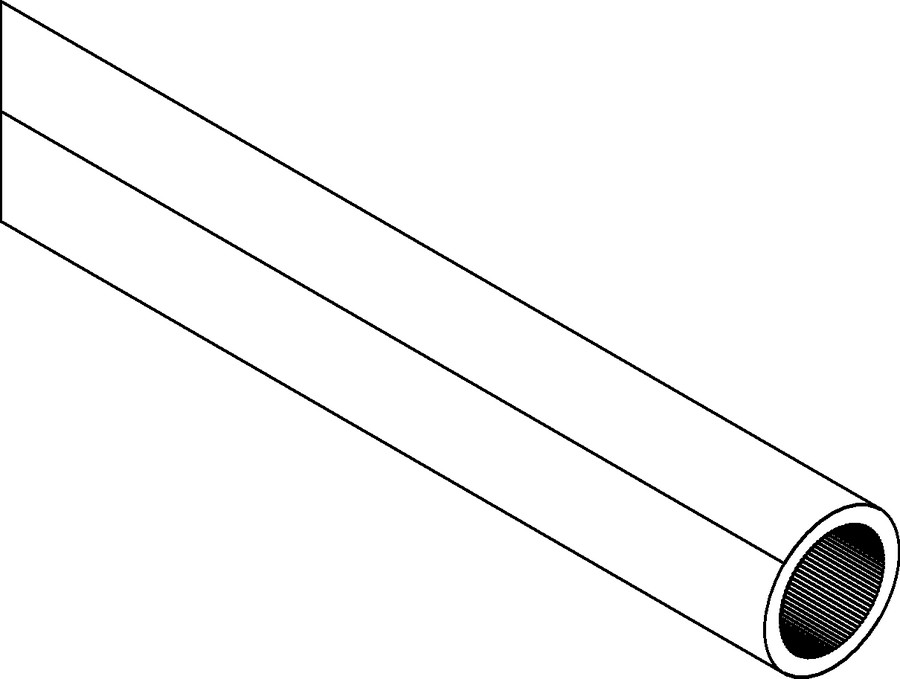

    speedpipe ground 7 × 1,5orange7 x 1,50,030700 x 3705012501,0-2,702223
    speedpipe ground 10 × 2,0pink10 x 2,00,0501200 x 37015525001,8 - 4,601340
    speedpipe ground 10 × 2,0pink10 x 2,00,050700 x 370405001,8 – 4,601705
    speedpipe ground 12 × 2,0gelbgrün12 x 2,00,0601200×37015020003,0 – 6,802175
    speedpipe ground 14 × 2,0orange14 x 2,00,0741200 x 37014015003,0 – 8,704134
    speedpipe ground 16 × 2,0türkis16 x 2,0ca. 0,0841200×37013012006,5 – 10,4mm42302
    speedpipe ground 20 × 2,5pink20 x 2,50,1321200×70022514008,0 – 12,5mm01349

    G (kg)* = Gesamtgewicht inklusive Spule

    Druckstufen für speedpipe ground: 7-14 (PN 16); 16-20 (PN 10)
