  • stuethhuelsen-rohrverbaende-sha-dsha.jpg

    Schutz- und Stützfunktion in Einem

Stützhülsen für Rohrverbände mit losem Außenmantel

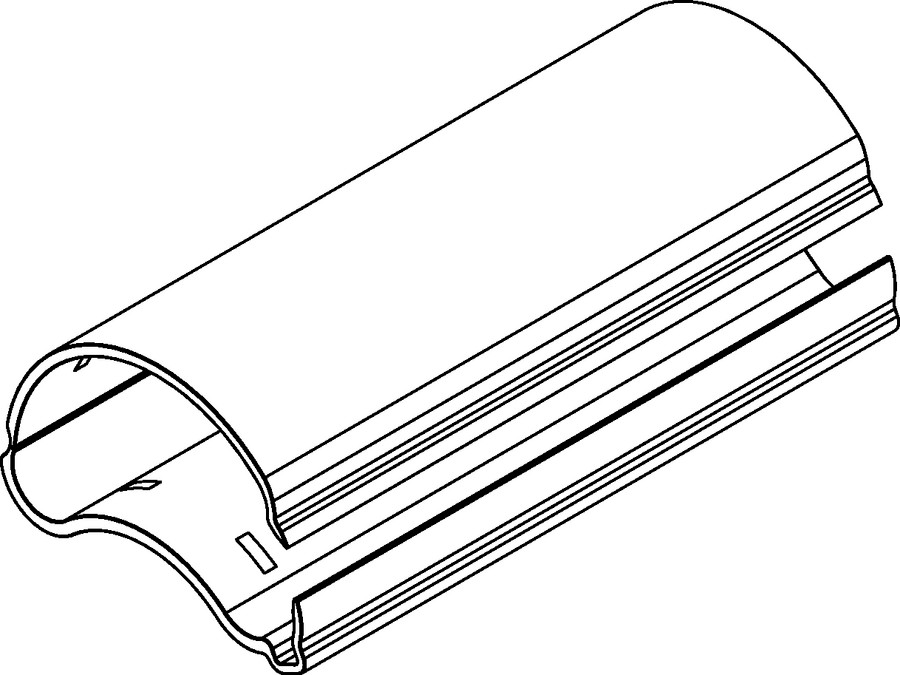

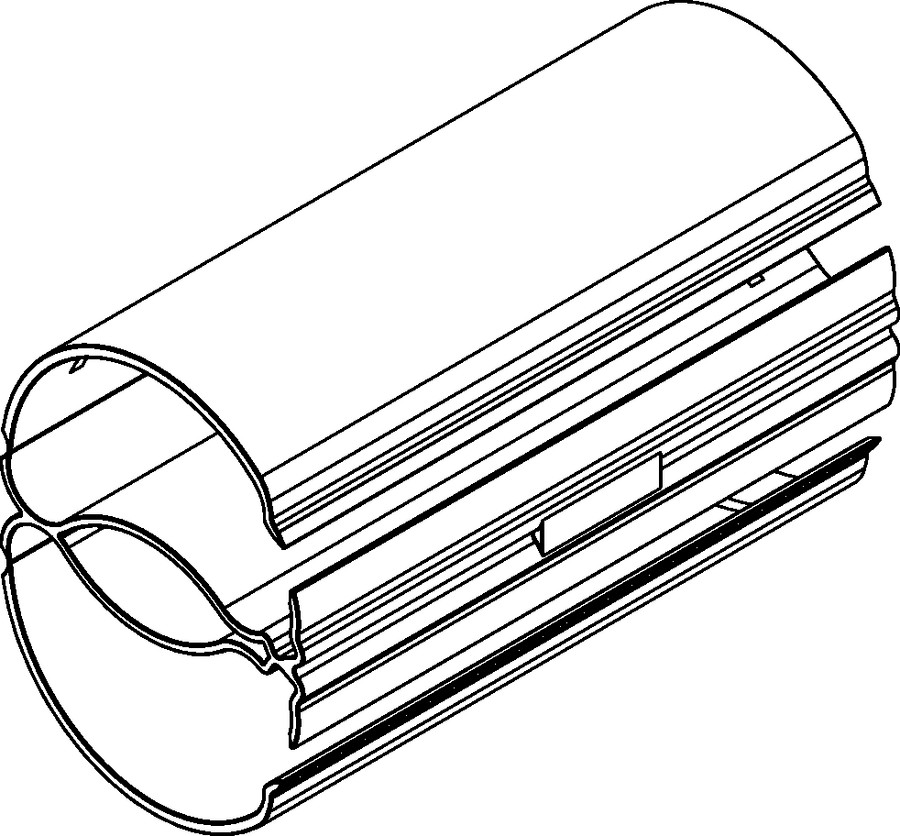

Stützhülsen

(Doppel-) Stützhülse außen SHa - für Rohrverbände SRV:

Die Stützhülse dient zur äußeren Versteifung des Mantelrohres des speedpipe Rohrverbands SRV 50 / 8 × 10, bevor das Abdichtelement ADE / TDUX 100 von Tyco montiert wird. So verhindern die geteilten Formteile, dass der Druck des TDUX die Form der innen liegenden speedpipe verändert (Ovalisierung). Glasfaserkabel können weiterhin eingeblasen werden.

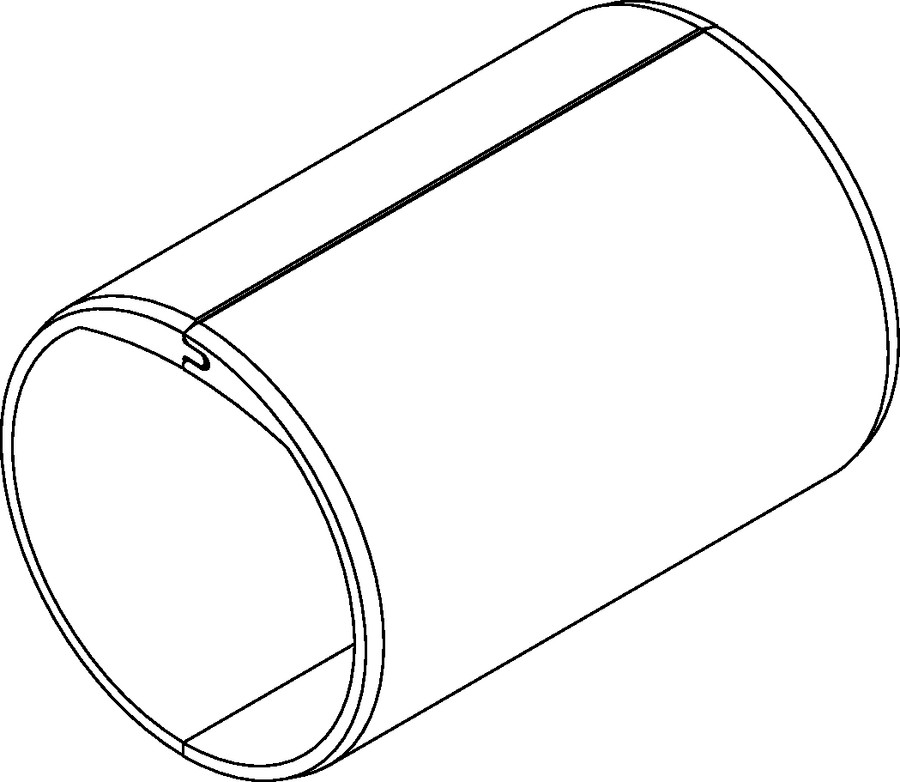

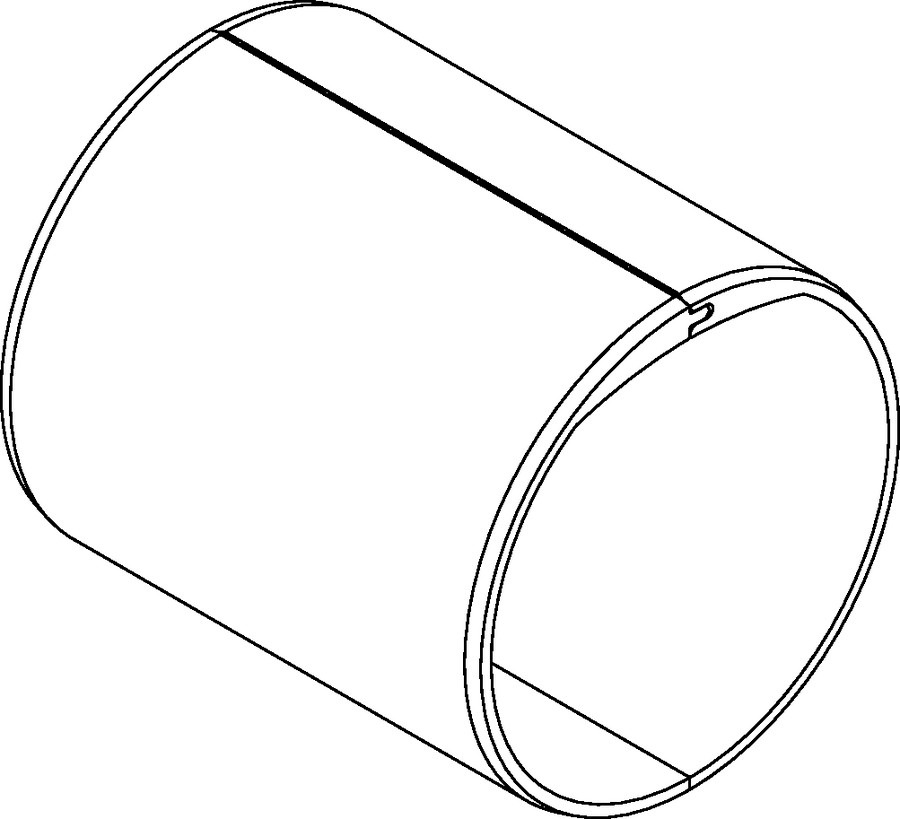

Stützhülse innen für Rohrverbände Rohr-in-Rohr

Stützhülse innen SHi - für alle Rohrverbände Rohr-in-Rohr:

Vor der Montage der teilbaren Einzelzugabdichtung wird das flexible Mantelrohr des speedpipe Rohrverbands SRV und SRV-G mit einer Stützhülse versteift. Es entsteht ein rundes Rohr mit genormtem Durchmesser. Die Klemmringe der Einzelzugabdichtungen greifen, ohne innen liegende speedpipe zu beschädigen.

  • BezeichnungSt. / VED (mm)Art.-Nr.
    SHa 50125004584
    BezeichnungSt. / VED (mm)Art.-Nr.
    DSHa 50125004565
    BezeichnungSt. / VED (mm)Art.-Nr.
    SHi 32243204857
    SHi 40124004863
    SHi 50125004547
    SHi 63126501066
  • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
    DownloadbeschreibungKategorieLetzte Aktualisierung
    SHi Montageanleitung02.09.2021
    SHa / DSHaMontageanleitung02.09.2021
    SHa / DSHa
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter11.08.2021
    SHi
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter11.08.2021
