    Kabelkanäle- und Rohranlagen mit Durchmesser > 110 mm für Glasfaser nutzen.

speedpipe Rohrverbände

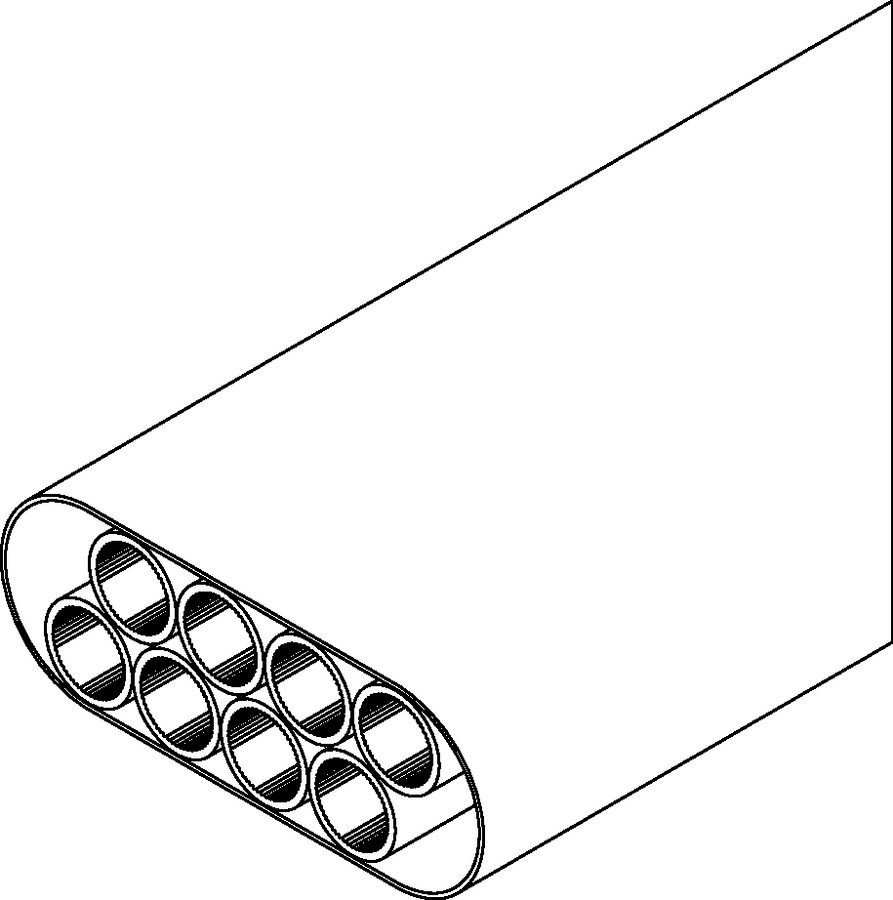

Dünnwandige speedpipe Einzelröhrchen
im Verbund: SRV und D-SRV

Mit Hilfe eines Kabelziehstrumpfes auf dem flexiblen Mantelrohr werden
die speedpipe Rohrverbände SRV und D-SRV in Kabelkanalrohre eingezogen.

duennwandige speedpipe Einzelroehrchenverbund
  • Mit den innen liegenden acht speedpipe 10 x 1,0 mm lassen sich bis zu zwei Rohrverbände in ein leeres Kabelkanalrohr Ø 110 mm einziehen.
  • Selbst bei einer Belegung mit einem Kabel bis Ø 55 mm nutzt der SRV den verbleibenden Restquerschnitt optimal für zusätzliche Glasfaserkabel aus.
  • Der Vergleich mit einem Standard-Mehrfachrohr MR4 hinsichtlich Material- und Arbeitsaufwand fällt klar zu Gunsten des Rohrverbands aus.

Hauptsächlicher Praxiseinsatz der Mikrorohre zum Glasfaser einblasen: Verteilerebene FTTN und FTTC

Hinweis:

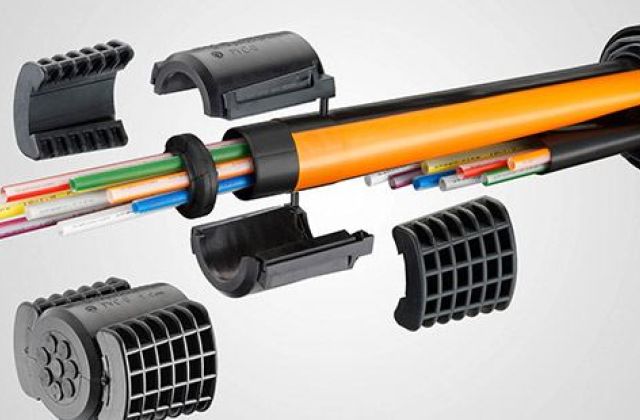

Jedes Rohr-in-Rohr System ist nur so gut wie seine Beständigkeit!
Für eine lange Nutzbarkeit und zum Schutz Ihrer aktiven Netztechnik sind gas-, schmutz- und wasserdichte Abdicht- und Fixierelemente essentiell.

  • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
    DownloadbeschreibungKategorieLetzte Aktualisierung
    Verlegeanleitung SRV 50-8x10Verlegeanleitungen02.06.2021
    D-SRV 50 / 8 x 10
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV 50 / 8 x 10
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    Ausschreibungstext SRV-G System 12 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 12 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 14 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 14 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 16 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 16 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 7 mmAusschreibungstexte30.04.2021
    Ausschreibungstexte SRV-G System 7 mmAusschreibungstexte30.04.2021
    kontaktieren. Es erfolgt keine Weitergabe an Dritte. Weitere Informationen zum Datenschutz finden Sie in der Datenschutzerklärung. Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de.
    * Pflichtfelder

    Schon registriert?
    Hier können Sie sich einloggen

  • FTTN/FTTC

    Bezeichnungkg / mMantelrohr FarbeArt.-Nr. DIN Farbcodespeedpipe Dxs (mm)L (m)Mantelrohr Dxs (mm)speedpipe Anzahl
    SRV 50 / 8 × 10ca. 0,33schwarz318710x1,0230050x0,58
    SRV 50 / 8 × 10ca. 0,33orange-schwarz427910×1,0230050×0,58

    Lieferung auf einer Holz-Einwegspule: 2400×1200mm

    Gesamtgewicht inklusive Spule: ca. 1100kg

    Bezeichnungkg / mMantelrohr FarbeArt.-Nr. DIN Farbcodespeedpipe Dxs (mm)L (m)Mantelrohr Dxs (mm)speedpipe Anzahl
    D-SRV 50 / 8 × 10ca. 0,33schwarz4252910×1,01100 je SRV50×0,58 je SRV
    D-SRV 50 / 8 × 10ca. 0,33orange-schwarz4252910×1,01100 je SRV50×0,58 je SRV

    Lieferung auf einer Doppel-Holz-Einwegspule: 2400×1200mm

    Gesamtgewicht inklusive Spule: ca. 1150kg
