  • speedpipe-ground-glasfaser-einblasen.jpg

    Mit innenliegenden Gleitrippen für den idealen Luftstrom.

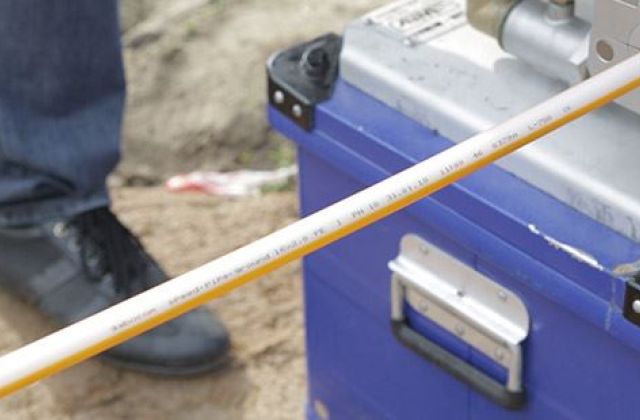

Glasfaser in speedpipe einblasen.

Die effizienteste Art, um Mikrorohrsysteme mit Glasfaser zu belegen:
Einblasen oder Einjetten.

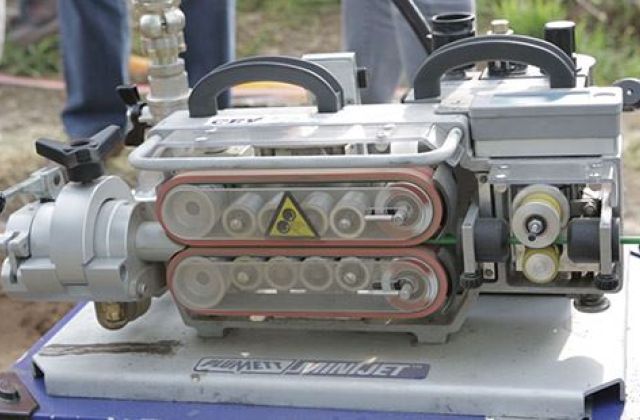

Gabocom speedpipe-ground Glasfaser einblasen oder einjetten

Reichweiten jenseits 1.000 Meter*

Mit den innenliegenden Gleitrippen der speedpipe und speedpipe ground entsteht ein idealer Luftstrom, auf dem das Glasfaserkabel über weite Strecken durch das speedpipe gleitet.

*bei fachgerechter Verlegung, optimalem Einblasequipment und geeignetem Kabel.

Gabocom speedpipe-ground Glasfaser einblasen/befestigen

Einblas-Equipment

Zunächst werden Glasfaserkabel und speedpipe im Einblasgerät eingelegt. Im Anschluss lässt die von Einblasgeräten und Kompressoren erzeugte Druckluft in wenigen Minuten ihr Glasfaserkabel durch das speedpipe gleiten. Am Ende werden Überlängen abgelegt - am besten in Schutzelementen wie der Cable Box.

Gabocom speedpipe-ground Glasfaser einblasen

Worauf ist zu achten?

  • Die Qualität des Mikrorohres ist entscheidend für die Reichweite - speedpipe ist Ihre erste Wahl!

  • Der Kabeldurchmesser im Vergleich zum verfügbaren Innendurchmesser der speedpipe sollte nicht zu groß und nicht zu klein sein - wir beraten Sie gerne!

  • Die besten Ergebnisse werden erreicht bei fachgerechter Verlegung, optimalem Einblasequipment und geeignetem Kabel.

Eindrücke aus der Praxis

  • speedpipe-ground-glasfaser-einblasen-schacht.jpg
  • gabocom-speedpipe-ground-glasfaser-einblasen-acht.jpg
  • speedpipe-ground-glasfaser-einblasen-einspannen.jpg
  • gabocom-speedpipe-ground-glasfaser-einblasen-ausrichten.jpg
  • gabocom-speedpipe-ground-glasfaser-einblasen-druck.jpg

    speedpipe Rohrverbände ground

    • Bezeichnungspeedpipe AnzahlLänge (m)Spule (mm)Gewicht (kg)*Dxs (mm)Gewicht (kg/m)VarianteArt.-Nr.
      SRV-G 2 × 7 tc2400700×370ca. 507×1,5ca. 0,08DIN1445
      SRV-G 7 × 7 tc740002400×1200ca. 13257×1,5ca. 0,25DIN1529
      SRV-G 8 × 7 + 1 × 12 tc8 | 140002400×1200ca. 16857×1,5 | 12×2,0ca. 0,34DIN1850
      SRV-G 12 × 7 tc1240002400×1200ca. 17657×1,5ca. 0,36DIN1767
      SRV-G 12 × 7 + 1 × 14 tc12 | 126502400×1200ca. 16007×1,5 | 14×2,0ca. 0,46DIN1458
      SRV-G 14 × 7 tc1426502400×1200ca. 15207×1,5ca. 0,45DIN1535
      SRV-G 18 × 7 tc1826502400×1200ca. 17857×1,5ca. 0,55gabo1242
      SRV-G 22 × 7 + 1 × 12 tc22 | 119502400×1200ca. 17307×1,5 | 12×2,0ca. 0,72DIN2902
      SRV-G 24 × 7 tc2419502400×1200ca. 17107×1,5ca. 0,71DIN1541
      SRV-G 24 × 7 + 1 × 14 tc24 | 115702400×1200ca. 15707×1,5 | 14×2,0ca. 0,79DIN1527
      SRV-G 2 × 10 tc29001200×370ca. 16010×2,0ca. 0,14DIN2387
      SRV-G 7 × 10 tc736502400×1200ca. 176010×2,0ca. 0,41DIN2556
      SRV-G 12 × 10 tc1218002400×1200ca. 153510×2,0ca. 0,67DIN1839
      SRV-G 24 × 10 tc249002400×1200ca. 147010×2,0ca. 1,27DIN2625
      SRV-G 3 × 7 tc340002400×1200ca. 7307×1,5ca. 0,1DIN1744
      SRV-G 3 × 7 + 3 × 12 tc3 | 340002400×1200ca. 14907×1,5 | 12×2,0ca. 0,291DIN3289
      SRV-G 4 × 7 tc440002400×1200ca. 8507×1,5ca. 0,125DIN1746
      SRV-G 10 × 7 + 1 × 16 tc10 | 126502400×1200ca. 13067×1,5 | 16×2,0ca. 0,37DIN2831
      SRV-G 12 × 7 + 3 × 14 tc12 | 315702400×1200ca. 12207×1,5 | 14×2,0ca. 0,57DIN2870
      SRV-G 12 × 10 + 1 × 16 tc12 | 118002400×1200ca. 162010×2,0 | 16×2,0ca. 0,72DIN3315
      SRV-G 14 × 10 tc1418002400×1200ca. 164110×2,0ca. 0,731DIN2814
      SRV-G 7 × 7 tc77502000×1200ca. 4007×1,5ca. 0,25gabo1993
      SRV-G 12 × 7 tc1219502000×1200ca. 9007×1,5ca. 0,36DIN2385
      SRV-G 12 × 7 + 1 × 14 tc12 | 115502000×1200ca. 9107×1,5 | 14×2,0ca. 0,46DIN2041
      SRV-G 14 × 7 tc1415502000×1200ca. 8957×1,5ca. 0,45gabo1946
      SRV-G 22 × 7 + 1 × 12 tc22 | 19502000×1200ca. 8757×1,5 | 12×2,0ca. 0,72DIN3346
      SRV-G 24 × 7 tc248502000×1200ca. 8107×1,5ca. 0,71DIN3399
      SRV-G 24 × 7 + 1 × 14 tc24 | 17502000×1200ca. 7857×1,5 | 14×2,0ca. 0,79DIN2043
      SRV-G 12 × 10 tc1210002000×1200ca. 88010×2,0ca. 0,67DIN2080
      SRV-G 7 × 7 tc740002400×1200ca. 13257×1,5ca. 0,25gabo1283
      SRV-G 8 × 7 + 1 × 12 tc8 | 140002400×1200ca. 16857×1,5 | 12×2,0ca. 0,34gabo1289
      SRV-G 12 × 7 tc1240002400×1200ca. 17657×1,5ca. 0,36gabo1238
      SRV-G 12 × 7 + 1 × 14 tc12 | 126502400×1200ca. 16007×1,5 | 14×2,0ca. 0,46gabo1734
      SRV-G 14 × 7 tc1426502400×1200ca. 15207×1,5ca. 0,45gabo1285
      SRV-G 22 × 7 + 1 × 12 tc22 | 119502400×1200ca. 17307×1,5 | 12×2,0ca. 0,72gabo1291
      SRV-G 24 × 7 tc2419502400×1200ca. 17107×1,5ca. 0,71gabo1287
      SRV-G 24 × 7 + 1 × 14 tc24 | 115702400×1200ca. 15707×1,5 | 14×2,0ca. 0,79gabo1294
      SRV-G 2 × 10 tc29001200×370ca. 16010×2,0ca. 0,14gabo1443
      SRV-G 7 × 10 tc736502400×1200ca. 176010×2,0ca. 0,41gabo1756
      SRV-G 12 × 10 tc1218002400×1200ca. 153510×2,0ca. 0,67gabo1269
      SRV-G 12 × 7 + 1 × 14 tc12 | 115502000×1200ca. 9107×1,5 | 14×2,0ca. 0,46gabo2804
      SRV-G 22 × 7 + 1 × 12 tc22 | 19502000×1200ca. 8757×1,5 | 12×2,0ca. 0,72gabo2084
      SRV-G 24 × 7 tc248502000×1200ca. 8107×1,5ca. 0,71gabo1991
      SRV-G 24 × 7 + 1 × 14 tc24 | 17502000×1200ca. 7857×1,5 | 14×2,0ca. 0,79gabo1954
    • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
      DownloadbeschreibungKategorieLetzte Aktualisierung
      Verlegetechniken im Glasfaserausbau
      Für Download des Dokuments - hier anmelden.
      Whitepaper23.12.2021
      SRV-G System 12 mmAusschreibungstexte30.04.2021
      SRV-G System 14 mmAusschreibungstexte30.04.2021
      SRV-G System 16 mmAusschreibungstexte30.04.2021
      SRV-G System 7 mmAusschreibungstexte30.04.2021
