speedpipe Rohrverbände ground im Fräsverfahren für den Neubau von Rohrtrassen

Frästechnologien und Trenching.

Innerhalb von Ortschaften eine günstige und schnelle Variante zum Neubau von Glasfasertrassen.

Auch innerhalb von Ortschaften schnell.

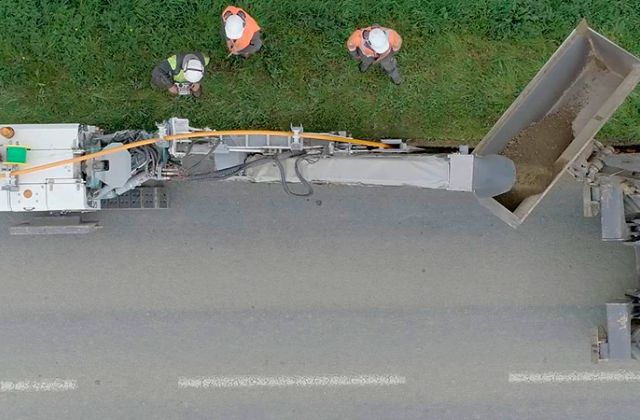

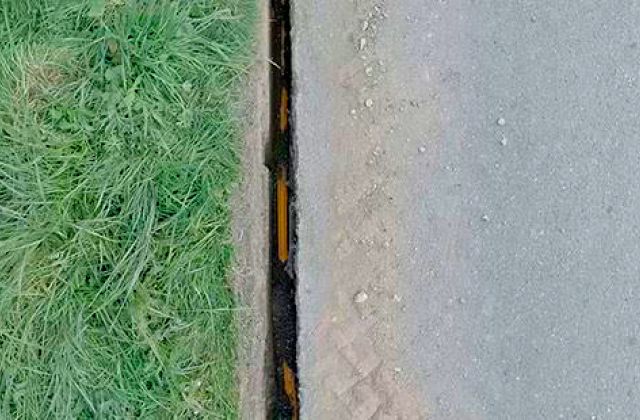

Mit Trenching-Verfahren werden schmale Rohrgräben in und unter den Asphalt gefräst. Nach dem Verlegen des speedpipe ground Rohrverbandes in den Rohrgraben unter Zug wird die Straßendecke mit entsprechender Füllmasse geschlossen.

Speedpipe Rohrverband SRV-g tc Trenchinverfahren

So funktioniert's:

Wir empfehlen, das Verfahren möglichst auf gering belasteten Geh- und Fahrradwegen und Straßen anzuwenden. Bisher liegen noch keine Langzeiterfahrungen zu Straßenschäden und Auswirkungen auf speedpipe ground vor.

Was ist bei Fräsverfahren zwingend zu beachten?

Die Grabensohle muss frei von losen Steinen sein - idealerweise im Sandbett
Keine Steine auf speedpipe ground oder SRV-G tc
Gerade Verlegung von SRV-G tc
Verlegung unter Zug
SRV-G tc linear, flach und ohne Verdrehen verlegen
Abzweigen unter Verwendung von TBS und LBS
speedpipe ground und SRV-G tc keinen Temperaturen größer 80 °C aussetzen

Eindrücke aus der Praxis

Sie haben Fragen zu speedpipe?

Wir rufen Sie gerne zurück!

Ich habe einen Rückrufwunsch

Ich bitte um Feedback per E-Mail

Ja, ich habe die Datenschutzerklärung zur Kenntnis genommen und bin damit einverstanden, dass die von mir angegebenen Daten im Sinne der Datenschutzgrundverordnung für diesen Zweck verarbeitet werden. Ich bin damit einverstanden, dass meine Daten elektronisch erhoben, gespeichert und ich über den von mir angegebenen Kommunikationsweg benachrichtigt werde (Datenschutzerklärung). Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de

Ja, ich will Informationen zu Leistungen, Produkten, dem Unternehmen und Themen rund um gabocom erhalten (z.B. Kundeninformationen und -betreuung, Einladungen zu Messen, Befragung zur Zufriedenheit, Versendung von Kundenmagazinen, o.ä.). Dazu darf mich das Unternehmen per

kontaktieren. Es erfolgt keine Weitergabe an Dritte. Weitere Informationen zum Datenschutz finden Sie in der Datenschutzerklärung. Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de.

* Pflichtfelder

Bitte nicht ausfüllen.

Bezeichnung	Art.-Nr. gabo Farbcode	Spule*	Dxs (mm)	kg / m	G (kg)**	Anzahl	Art.-Nr. DIN Farbcode	L (m)
SRV-G 2 × 7 tc		700×370	7×1,5	ca. 0,08	ca. 50	2	1445	400
SRV-G 7 × 7 tc	1283	2400×1200	7×1,5	ca. 0,25	ca. 1325	7	1529	4000
SRV-G 8 × 7 + 1 × 12 tc	1289	2400×1200	7×1,5 \| 12×2,0	ca. 0,34	ca. 1685	8 \| 1	1850	4000
SRV-G 12 × 7 tc	1238	2400×1200	7×1,5	ca. 0,36	ca. 1765	12	1767	4000
SRV-G 12 × 7 + 1 × 14 tc	1734	2400×1200	7×1,5 \| 14×2,0	ca. 0,46	ca. 1600	12 \| 1	1458	2650
SRV-G 14 × 7 tc	1285	2400×1200	7×1,5	ca. 0,45	ca. 1520	14	1535	2650
SRV-G 18 × 7 tc	1242	2400×1200	7×1,5	ca. 0,55	ca. 1785	18		2650
SRV-G 22 × 7 + 1 × 12 tc	1291	2400×1200	7×1,5 \| 12×2,0	ca. 0,72	ca. 1730	22 \| 1	2902	1950
SRV-G 24 × 7 tc	1287	2400×1200	7×1,5	ca. 0,71	ca. 1710	24	1541	1950
SRV-G 24 × 7 + 1 × 14 tc	1294	2400×1200	7×1,5 \| 14×2,0	ca. 0,79	ca. 1570	24 \| 1	1527	1570
SRV-G 2 × 10 tc	1443	1200×370	10×2,0	ca. 0,14	ca. 160	2	2387	900
SRV-G 7 × 10 tc	1756	2400×1200	10×2,0	ca. 0,41	ca. 1760	7	2556	3650
SRV-G 12 × 10 tc	1269	2400×1200	10×2,0	ca. 0,67	ca. 1535	12	1839	1800
SRV-G 24 × 10 tc		2400×1200	10×2,0	ca. 1,27	ca. 1470	24	2625	900
SRV-G 3 × 7 tc		2400×1200	7×1,5	ca. 0,1	ca. 730	3	1744	4000
SRV-G 3 × 7 + 3 × 12 tc		2400×1200	7×1,5 \| 12×2,0	ca. 0,291	ca. 1490	3 \| 3	3289	4000
SRV-G 4 × 7 tc		2400×1200	7×1,5	ca. 0,125	ca. 850	4	1746	4000
SRV-G 10 × 7 + 1 × 16 tc		2400×1200	7×1,5 \| 16×2,0	ca. 0,37	ca. 1306	10 \| 1	2831	2650
SRV-G 12 × 7 + 3 × 14 tc		2400×1200	7×1,5 \| 14×2,0	ca. 0,57	ca. 1220	12 \| 3	2870	1570
SRV-G 12 × 10 + 1 × 16 tc		2400×1200	10×2,0 \| 16×2,0	ca. 0,72	ca. 1620	12 \| 1	3315	1800
SRV-G 14 × 10 tc		2400×1200	10×2,0	ca. 0,731	ca. 1641	14	2625	1800
SRV-G 7 × 7 tc	1993	2000×1200	7×1,5	ca. 0,25	ca. 400	7		750
SRV-G 12 × 7 tc		2000×1200	7×1,5	ca. 0,36	ca. 900	12	2385	1950
SRV-G 12 × 7 + 1 × 14 tc	2804	2000×1200	7×1,5 \| 14×2,0	ca. 0,46	ca. 910	12 \| 1	2041	1550
SRV-G 14 × 7 tc	1946	2000×1200	7×1,5	ca. 0,45	ca. 895	14		1550
SRV-G 22 × 7 + 1 × 12 tc	2084	2000×1200	7×1,5 \| 12×2,0	ca. 0,72	ca. 875	22 \| 1	3346	950
SRV-G 24 × 7 tc	1991	2000×1200	7×1,5	ca. 0,71	ca. 810	24	3399	850
SRV-G 24 × 7 + 1 × 14 tc	1954	2000×1200	7×1,5 \| 14×2,0	ca. 0,79	ca. 785	24 \| 1	2043	750
SRV-G 12 × 10 tc		2000×1200	10×2,0	ca. 0,67	ca. 880	12	2080	1000
