Die geteilten Kabelkanal-Halbrohrbögen KKHRB werden zur Reparatur von Rohren verwendet, die wegen Trassenänderungen oder Höhenunterschieden in einer Kurve verlegt werden. Sie bestehen aus PVC-U und sind bis zu 0,5 bar gas- und wasserdicht.
Die geteilten Kabelkanal-Halbrohrbögen KKHR werden zur Reparatur von Rohren verwendet, die wegen Trassenänderungen oder Höhenunterschieden in einer Kurve verlegt sind.
Sie bestehen aus PVC-U und sind bis 0,5 bar gas- und wasserdicht.
Downloadbeschreibung | Kategorie | Letzte Aktualisierung | |
---|---|---|---|
KKHR + KKHRM + KKHRB | Montageanleitung | 01.07.2020 | |
KKHRB 110 | Technische Datenblätter | 29.06.2020 | |
KKHRB 50 | Technische Datenblätter | 29.06.2020 |
Bezeichnung | α | R (mm) | D (mm) | Ls | Art.-Nr. | St. / VE |
---|---|---|---|---|---|---|

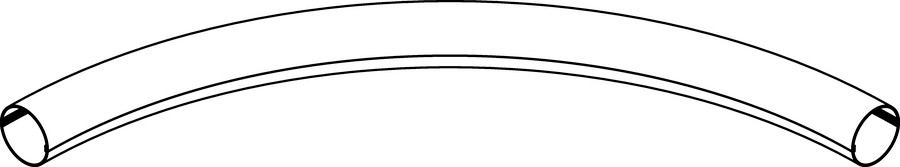

KKHRB 50 Typ I | 90° | 1000 | 50 | 1379 | 04765 | 1 |
KKHRB 50 Typ II | 45° | 3100 | 50 | 2776 | 04763 | 1 |

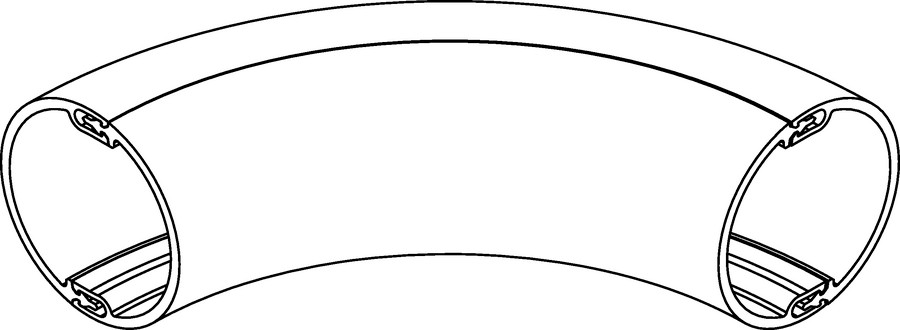

KKHRB 110 | 90° | 1000 | 110 | 1336 | 05067 | 1 |
KKHRB 110 | 45° | 1000 | 110 | 723 | 05068 | 1 |

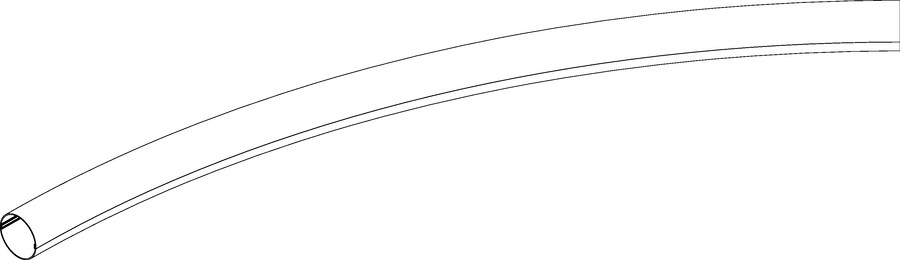

KKHRB 110 Typ I | 45° | 2710 | 110 | 2181 | 04757 | 1 |

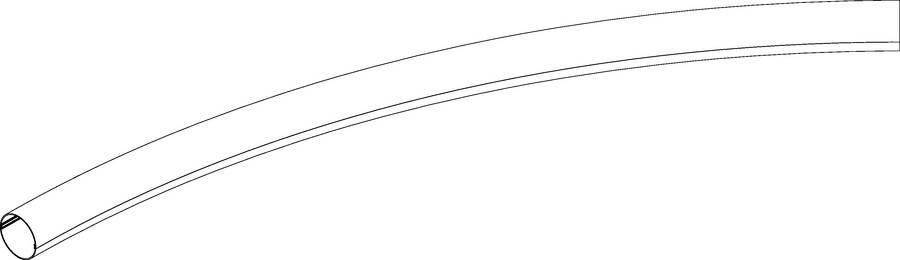

KKHRB 110 Typ II | 45° | 3340 | 110 | 2706 | 04754 | 1 |

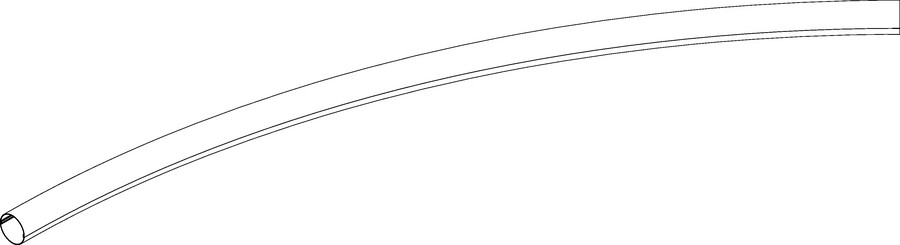

KKHRB 110 Typ III | 45° | 4040 | 110 | 3552 | 04750 | 1 |

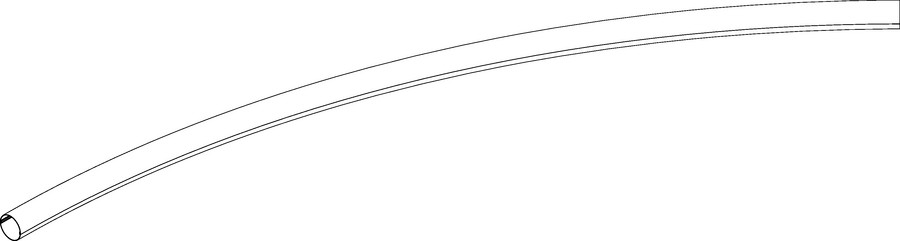

KKHRB 110 Typ IV | 45° | 4810 | 110 | 3893 | 04741 | 1 |

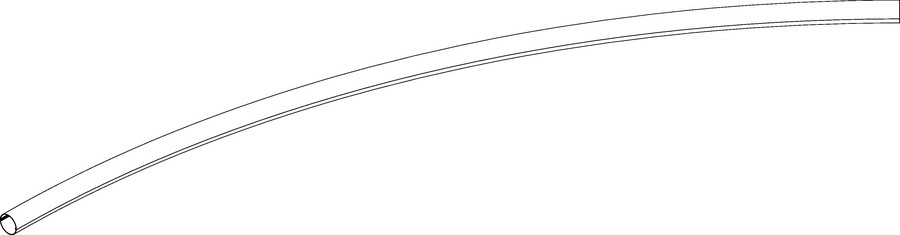

KKHRB 110 Typ V | 45° | 6070 | 110 | 5148 | 04739 | 1 |
KKHRB 125 Typ I | 45° | 2710 | 125 | 2181 | 01196 | 1 |
