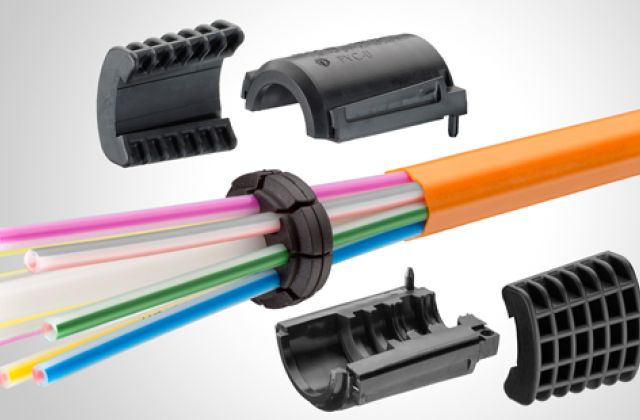

    Mit speedpipe Rohrverbände ground verlegen Sie viele Mikrorohre auf einen Streich

speedpipe Rohrverbände SRV-G tc zur direkten Erdverlegung

speedpipe Rohrverbände ground SRV-G tc

Speedpipe Rohrverbände ground SRV-G tc bündeln verschieden farbige, dickwandige speedpipe ground über einen eng anliegenden Außenmantel. Durch die Vielfalt an Einzelrohr-Dimensionen der speedpipe ground und deren Kombination innerhalb des Rohrverbands berücksichtigen Sie Kapazitätsreserven für die Zukunft.
Unser Systemgedanke zeigt sich in der Schutzfunktion und Montagefreundlichkeit des eng anliegenden Außenmantels: Er ist robust gegen Einwirkungen des umgebenden Erdreiches, lässt sich dabei aber dennoch schnell, leicht und sicher für Abzweige aus dem Rohrverband öffnen.

speedpipe ground in Position mit engem Außenmantel

Für eine sichere Verlegung fixiert der eng anliegende Außenmantel die im Inneren befindlichen speedpipe ground an ihrer Position. Zusätzlich bringen Sie durch ein Abziehen unter Zug den Rohrverband in linearer Führung der speedpipe ground direkt in die vorgesehene Bodenöffnung ein. Das darüber liegende Erdreich hält den Verband und die Einzelröhrchen auch in Zukunft an Ort und Stelle.

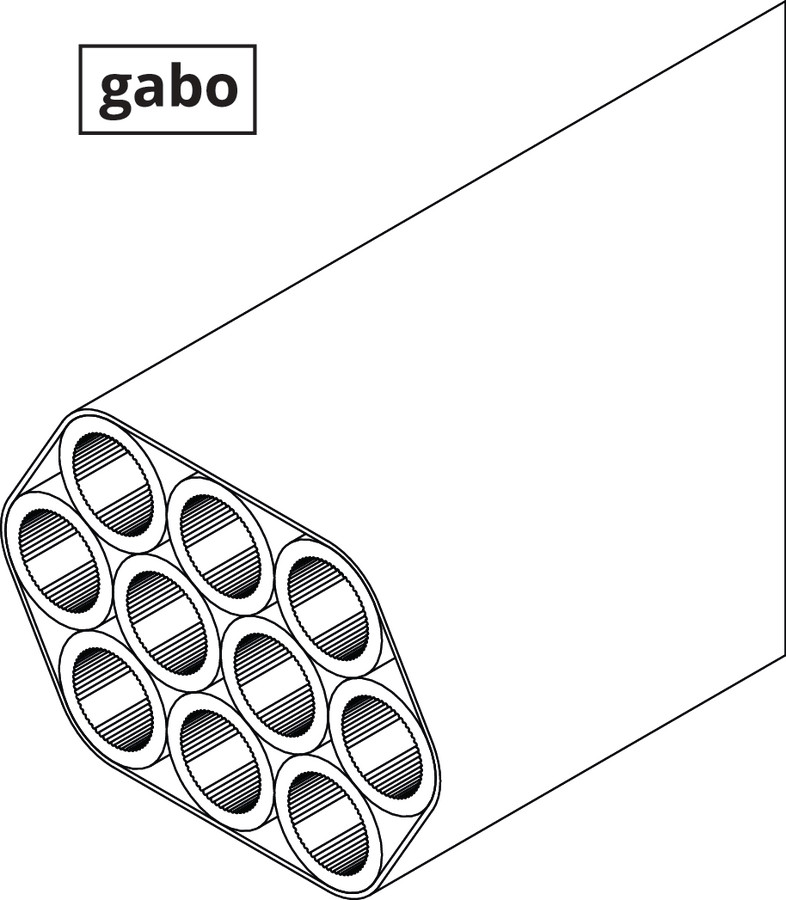

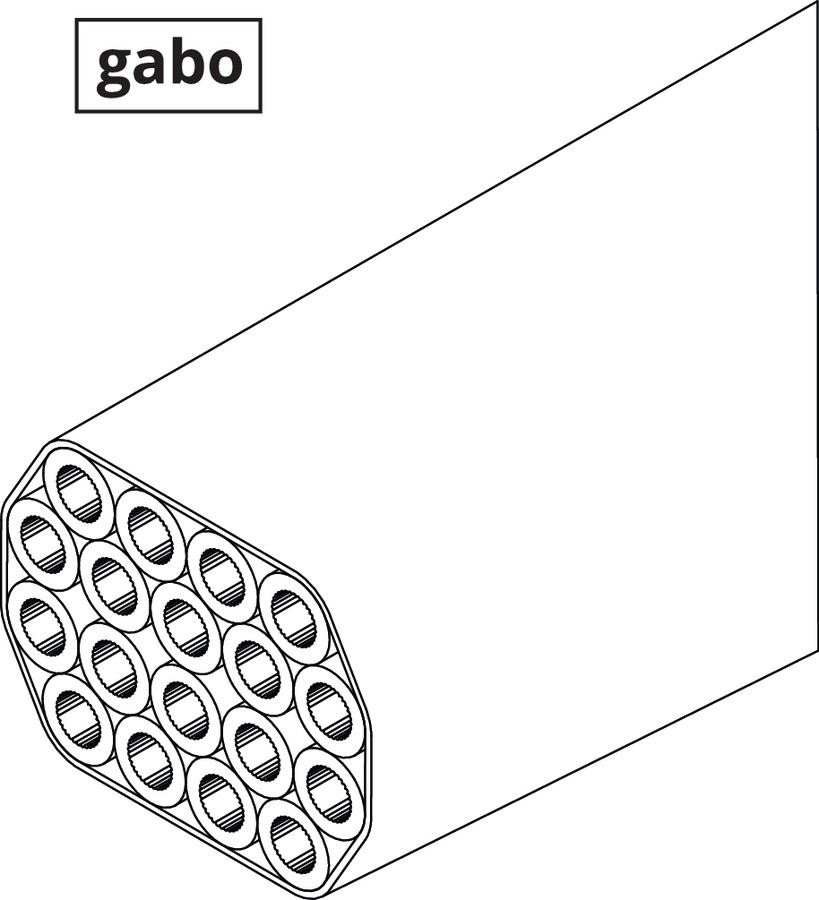

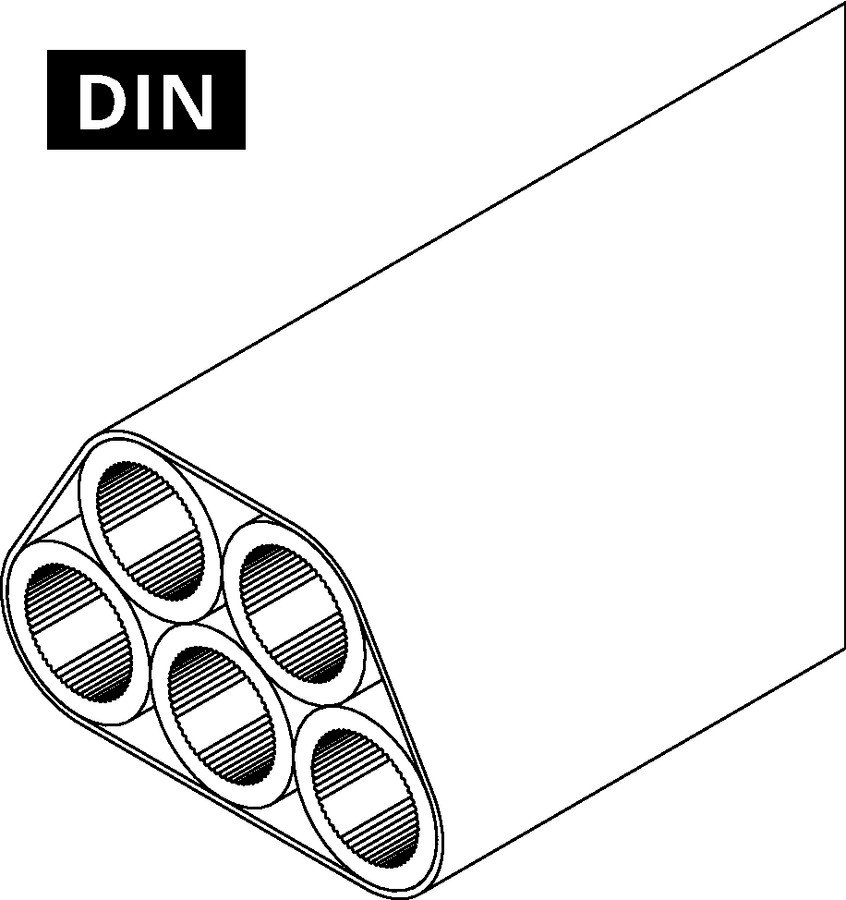

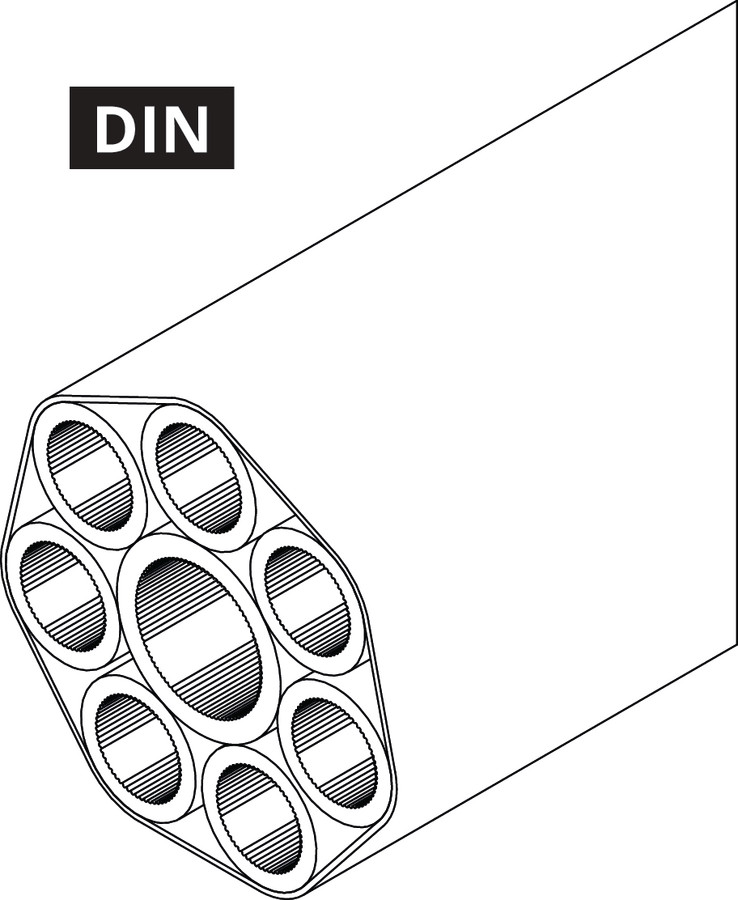

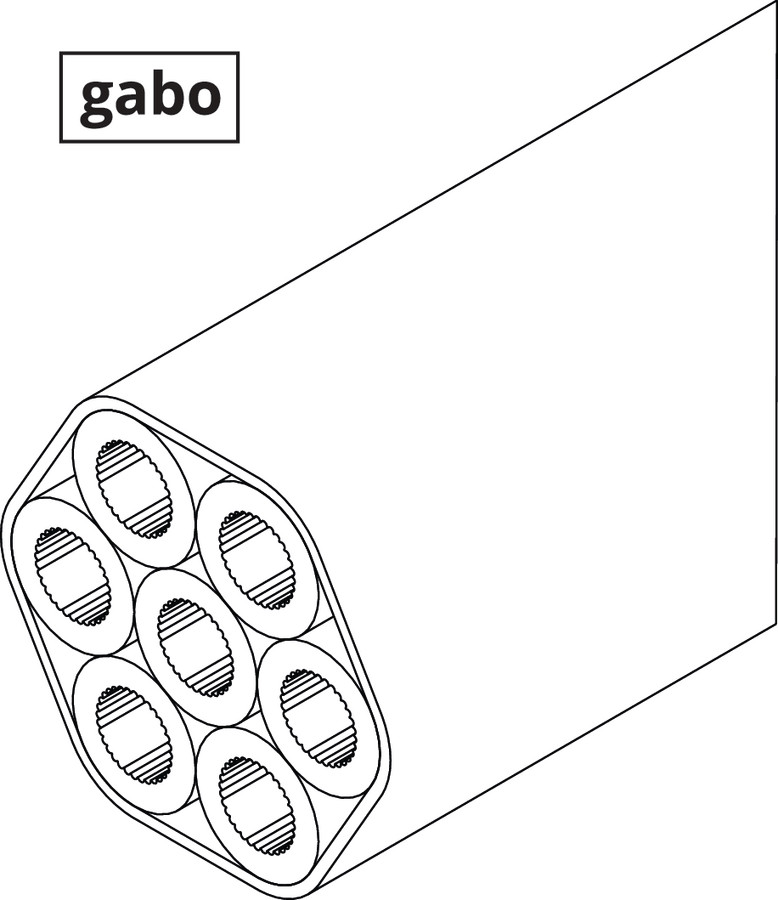

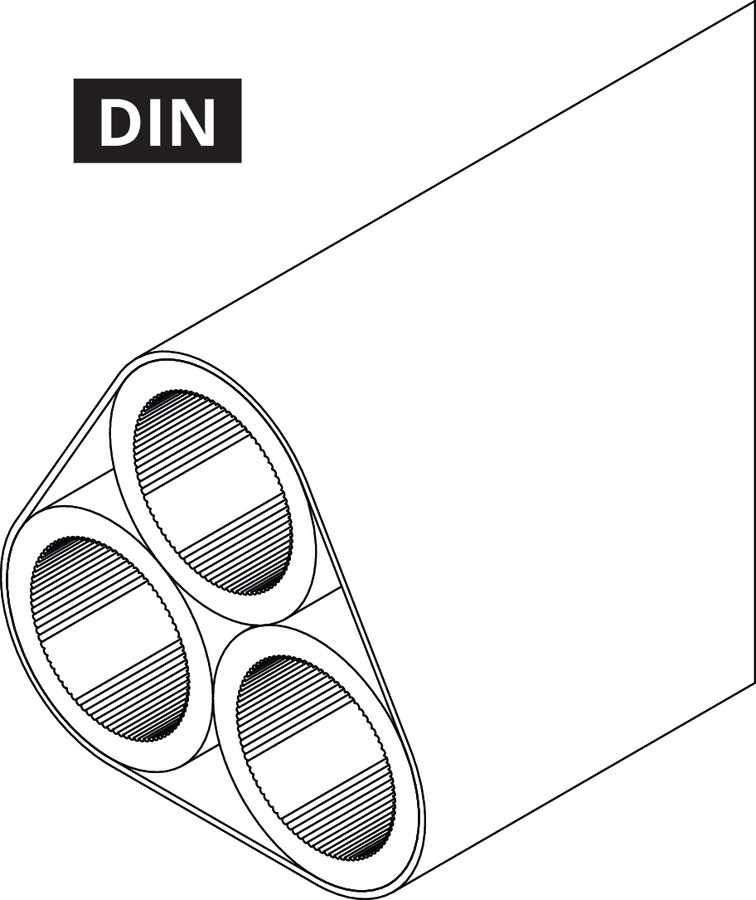

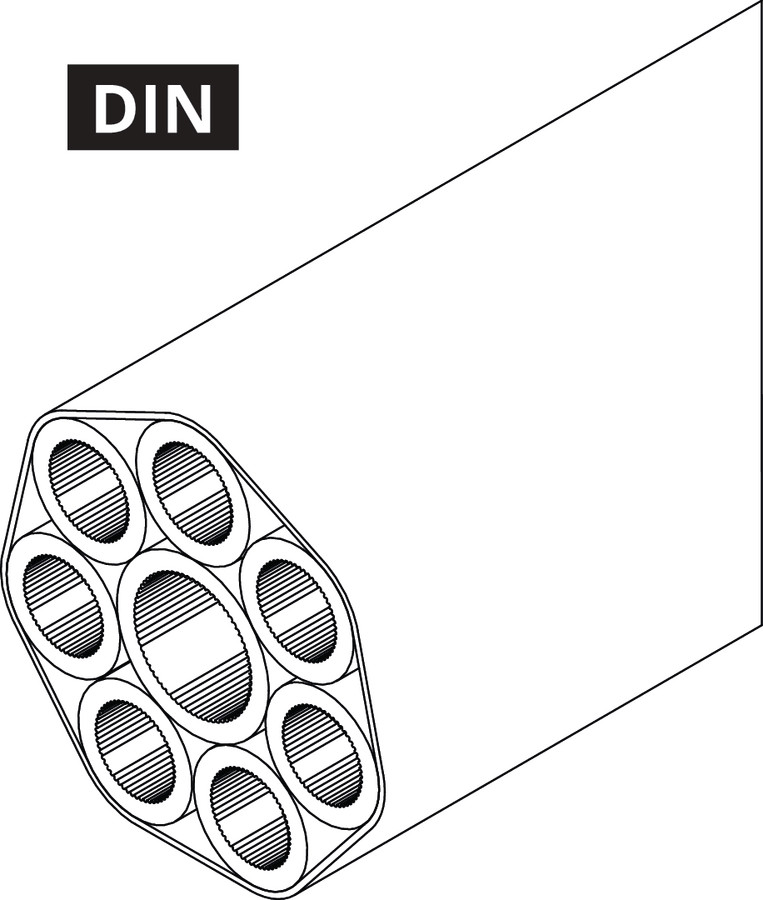

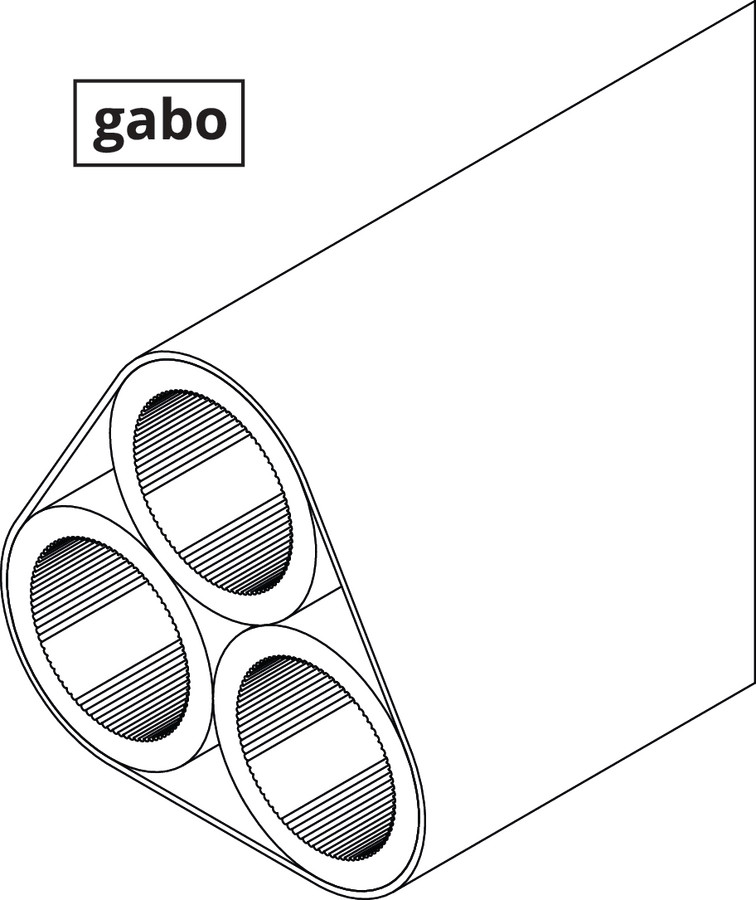

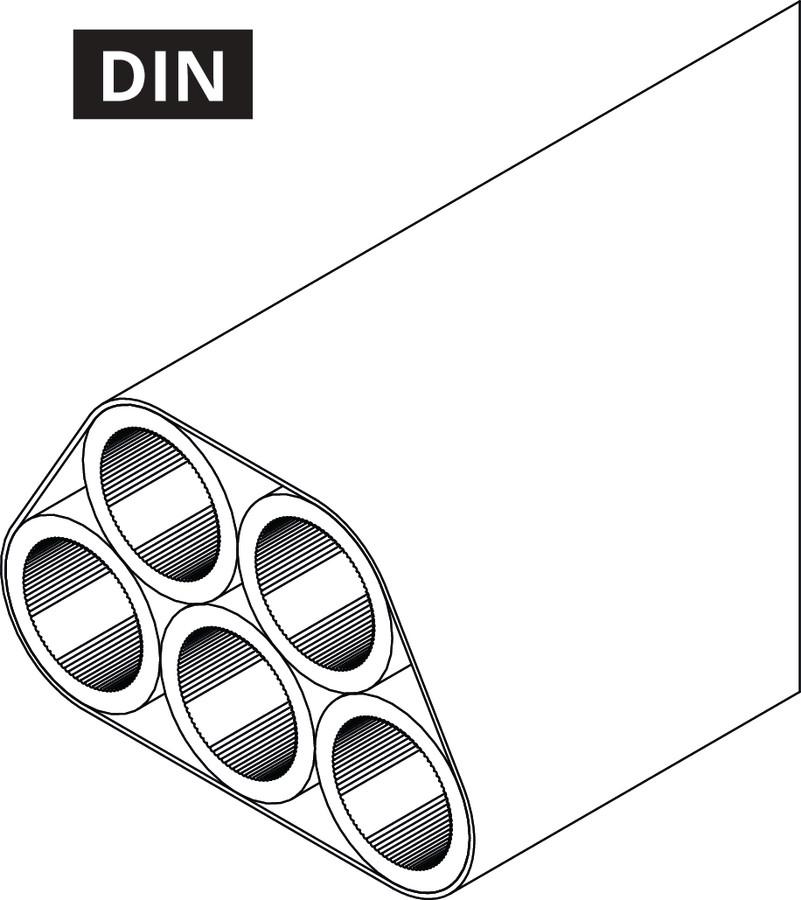

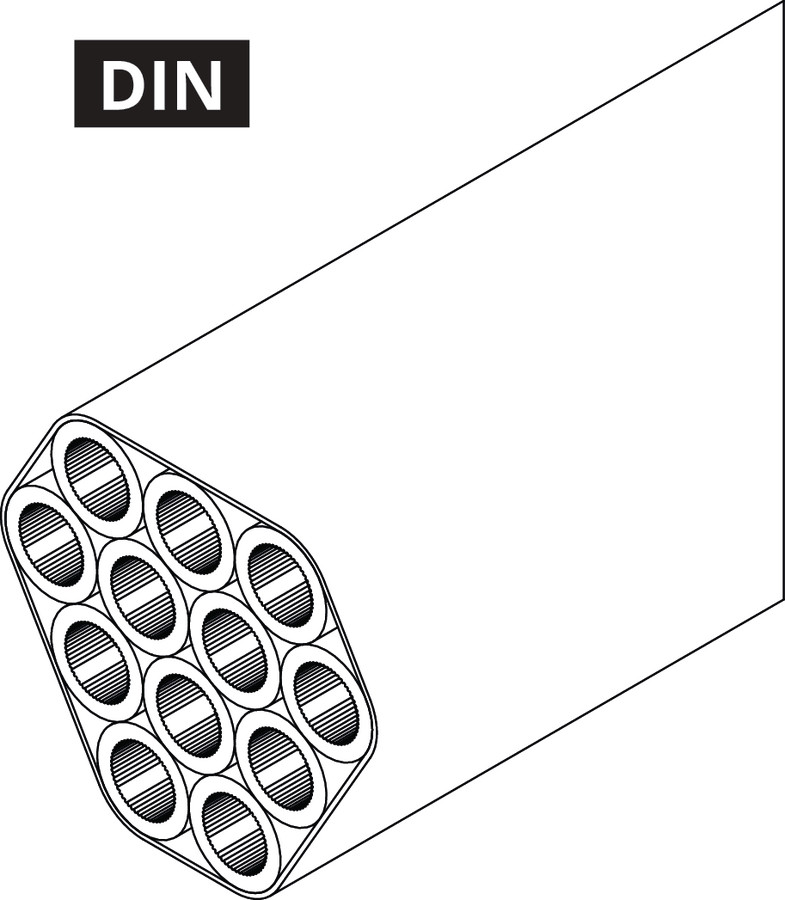

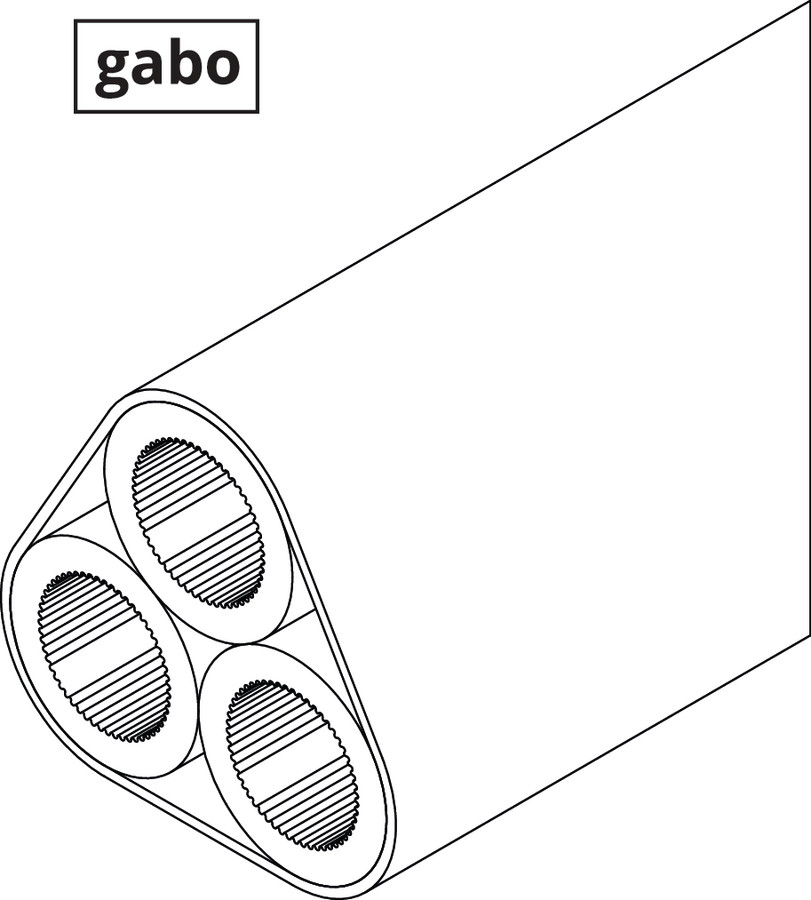

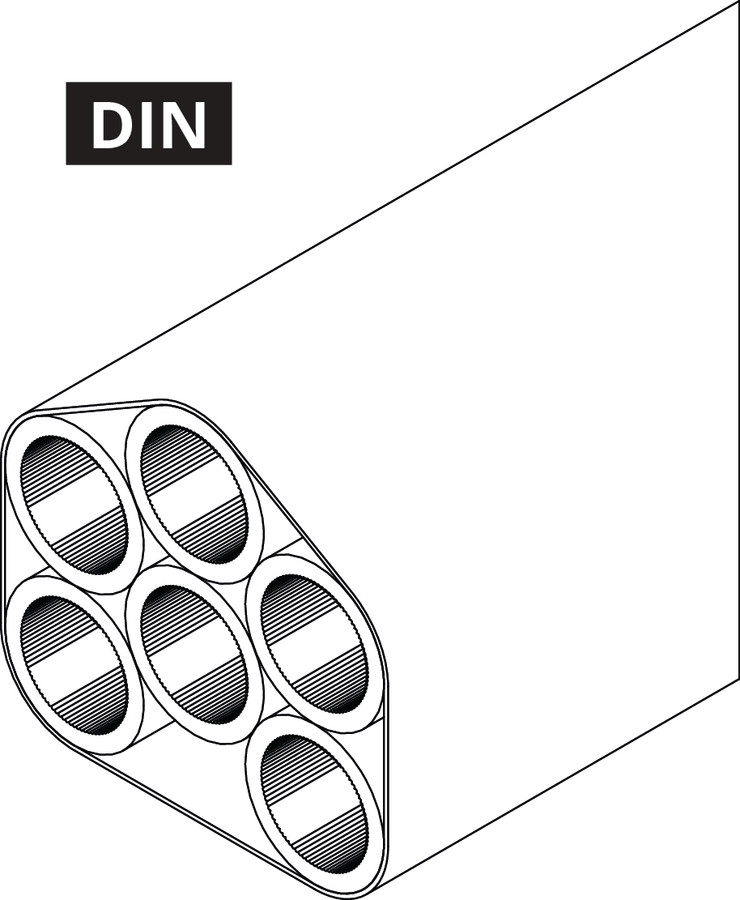

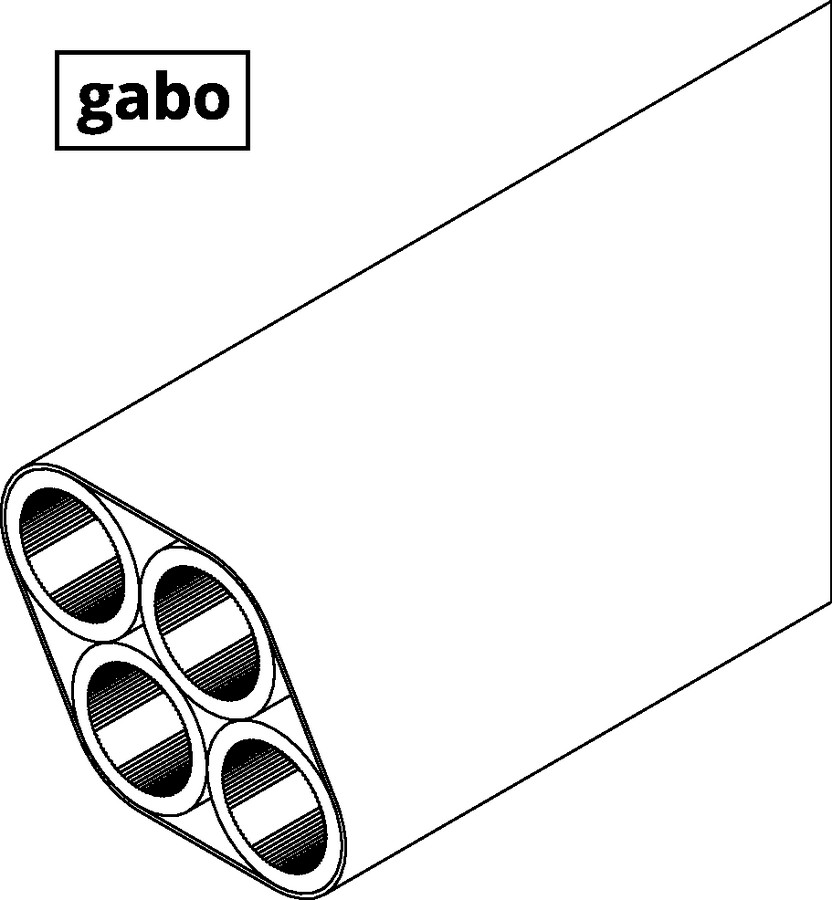

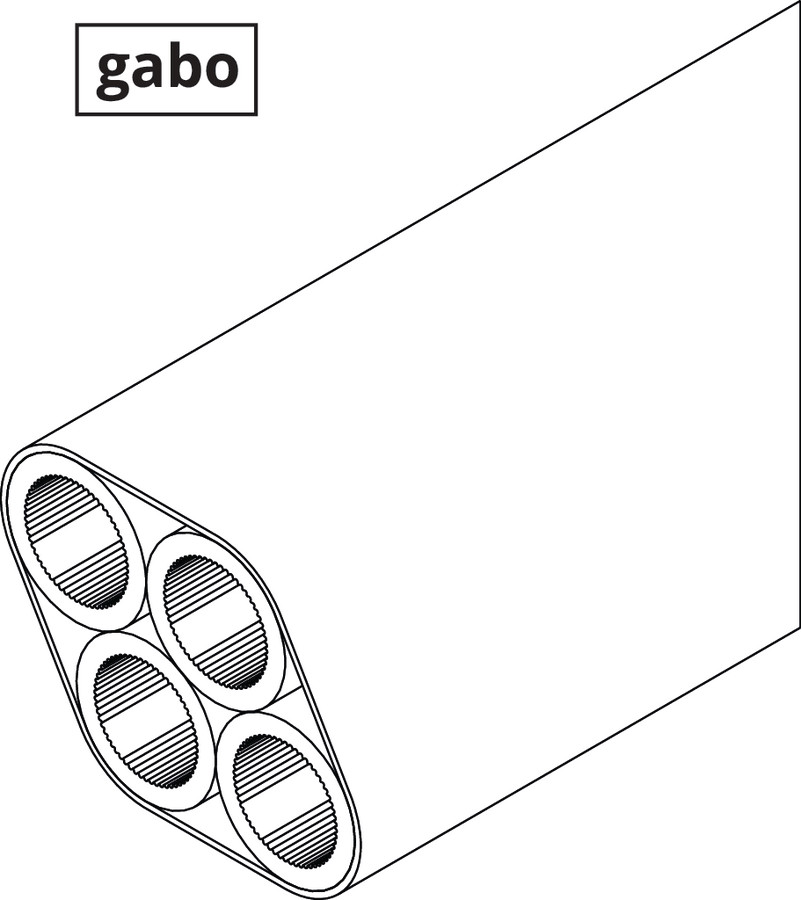

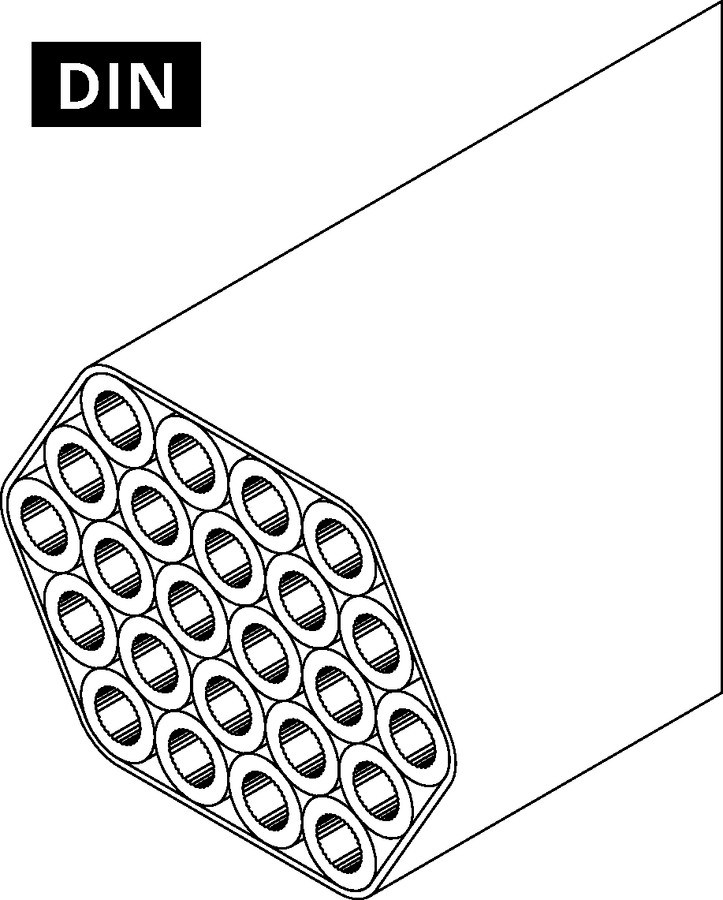

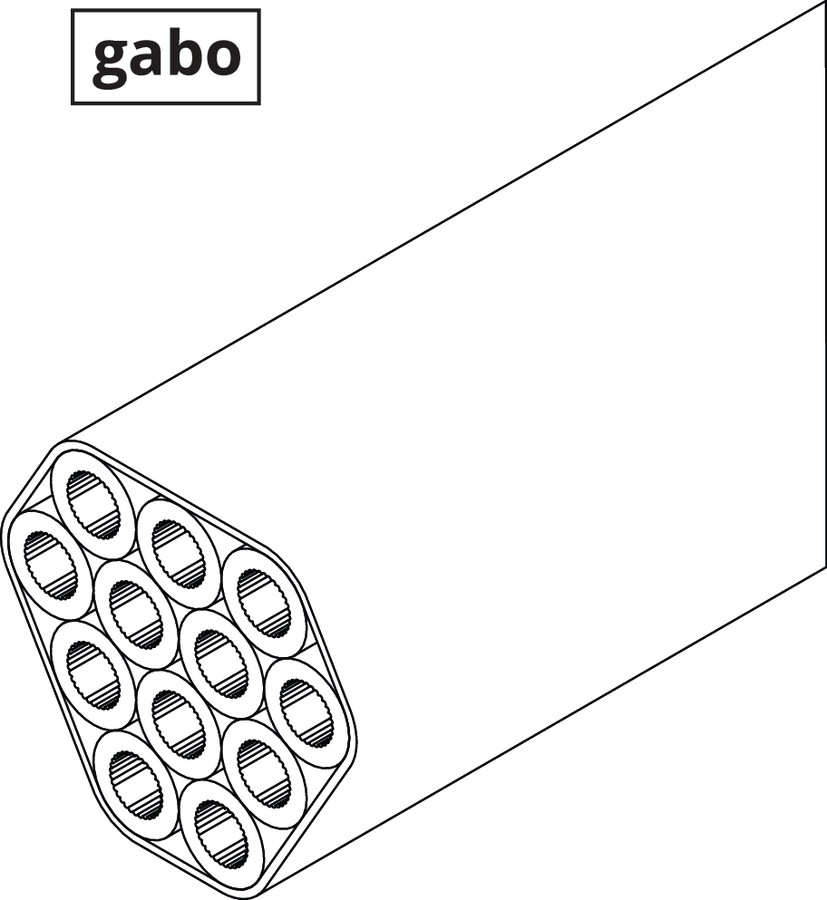

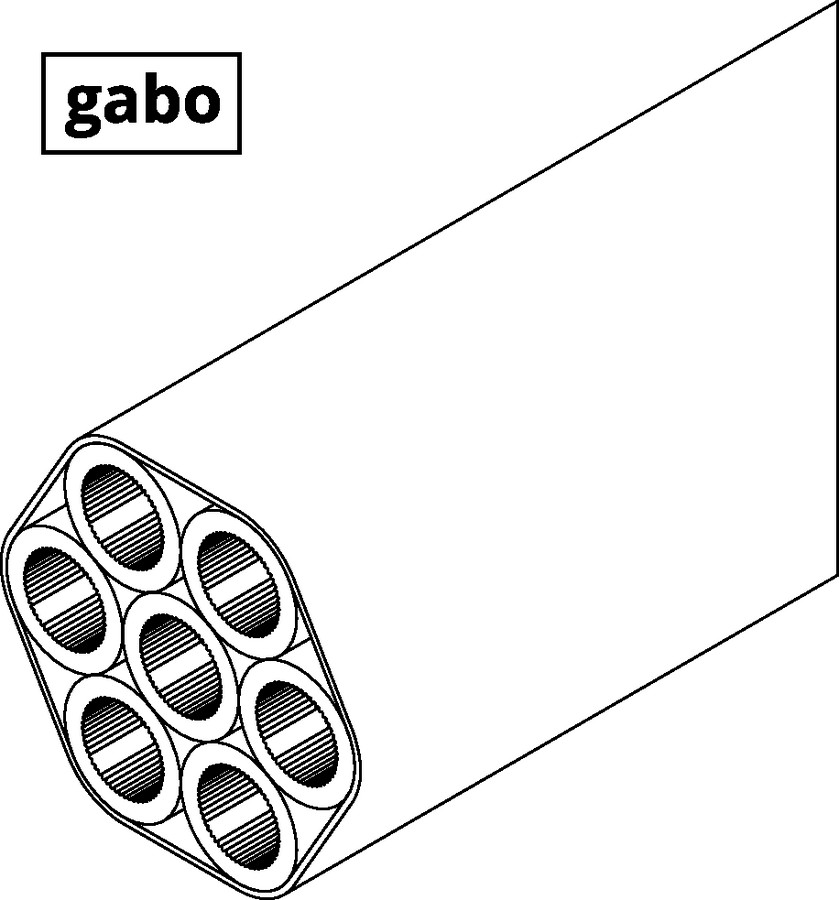

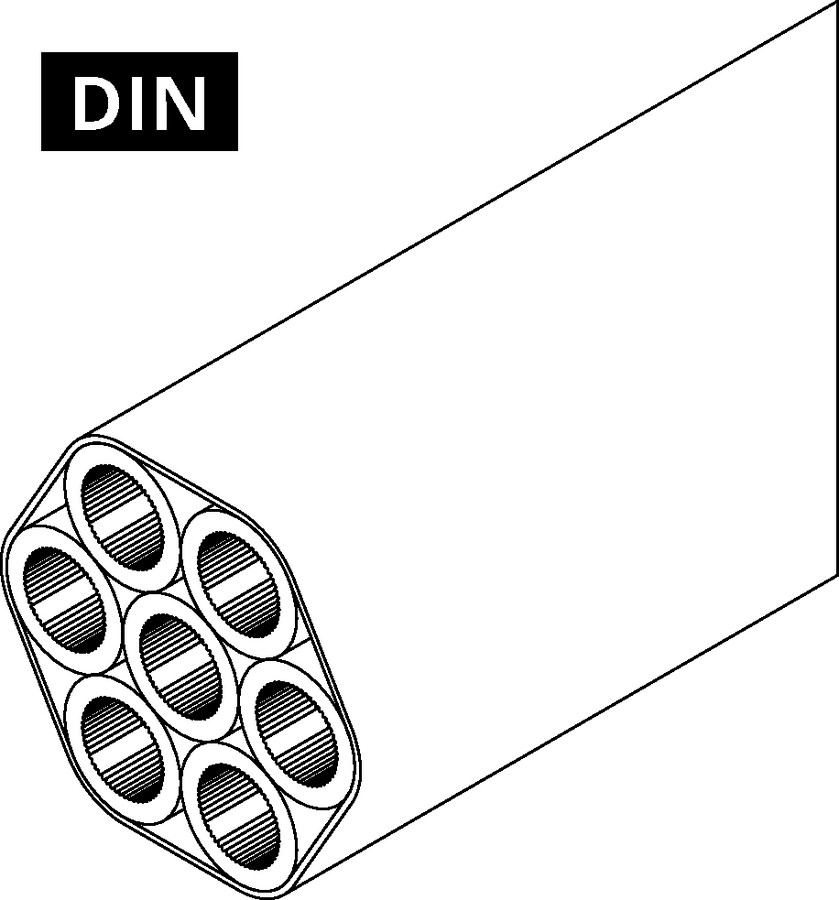

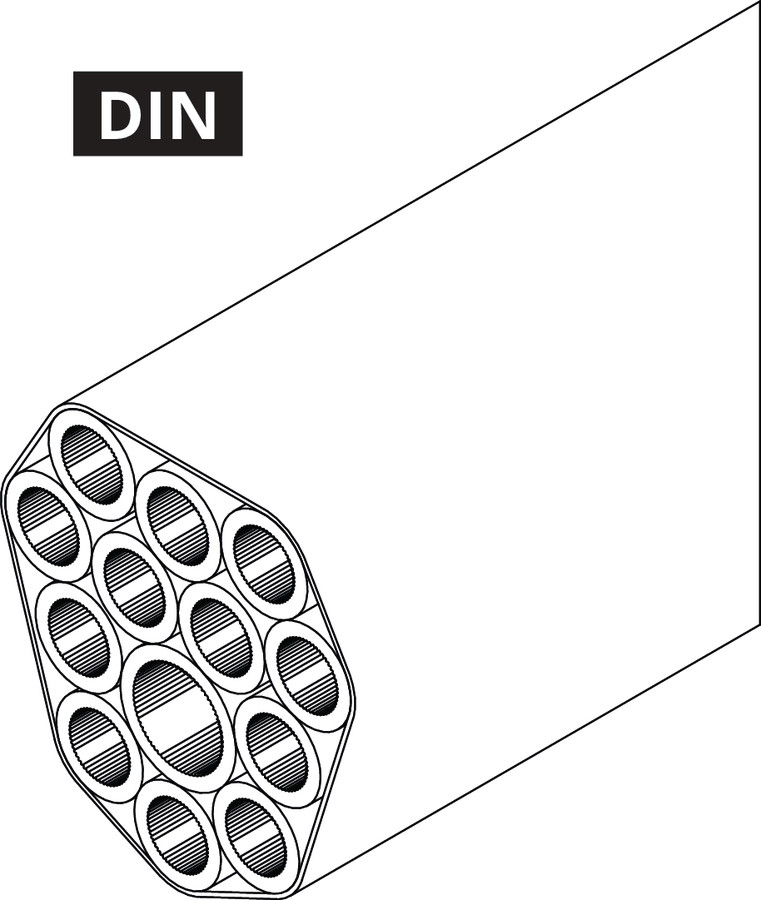

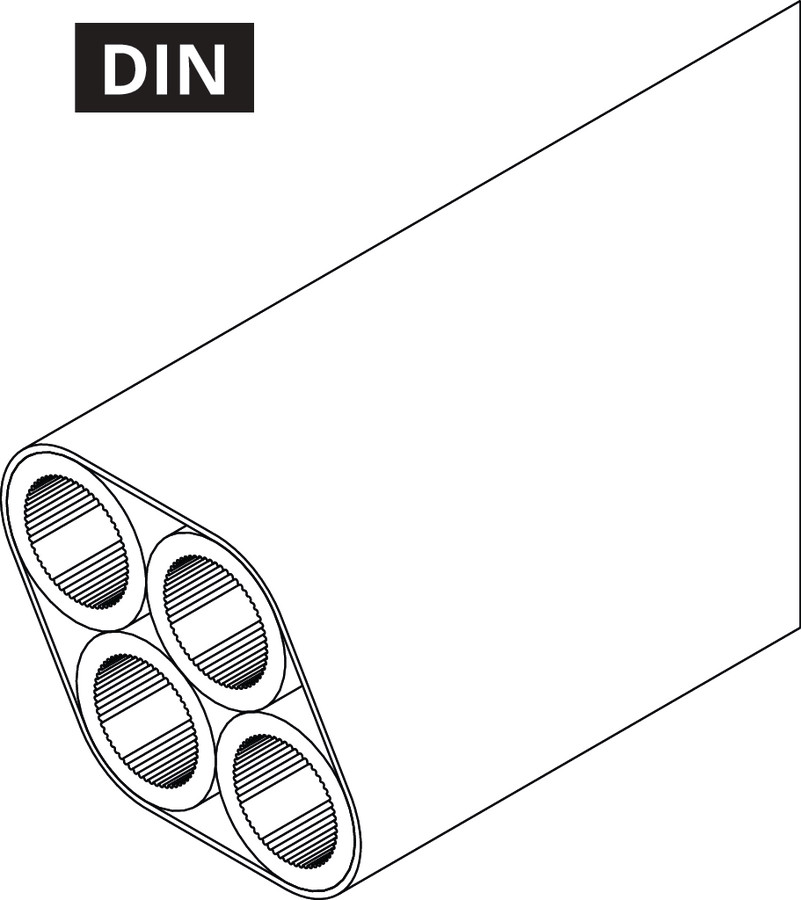

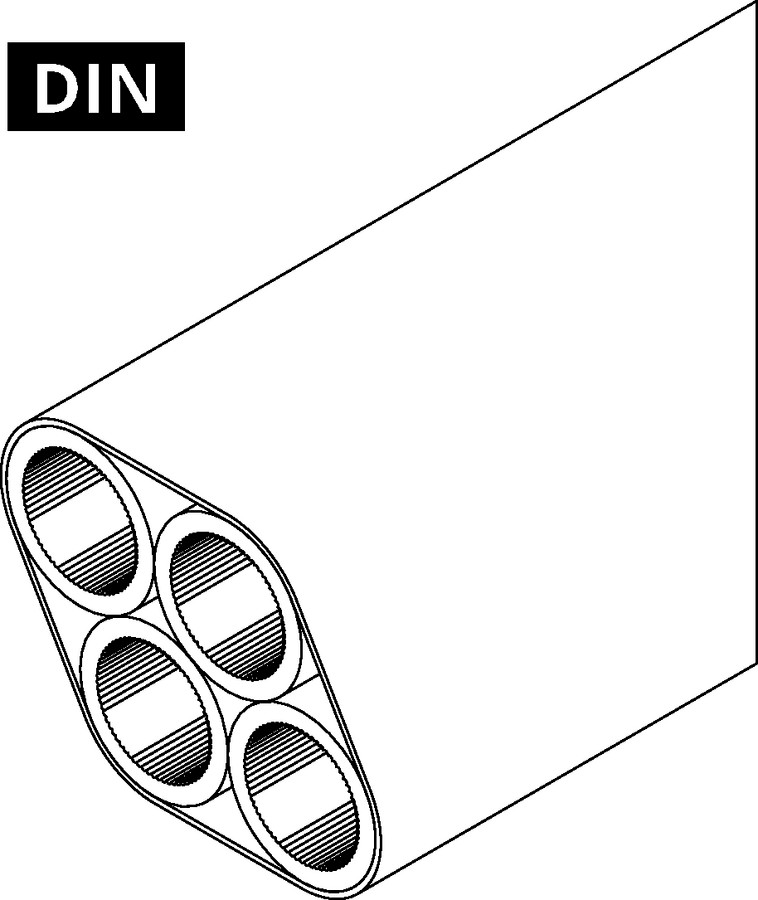

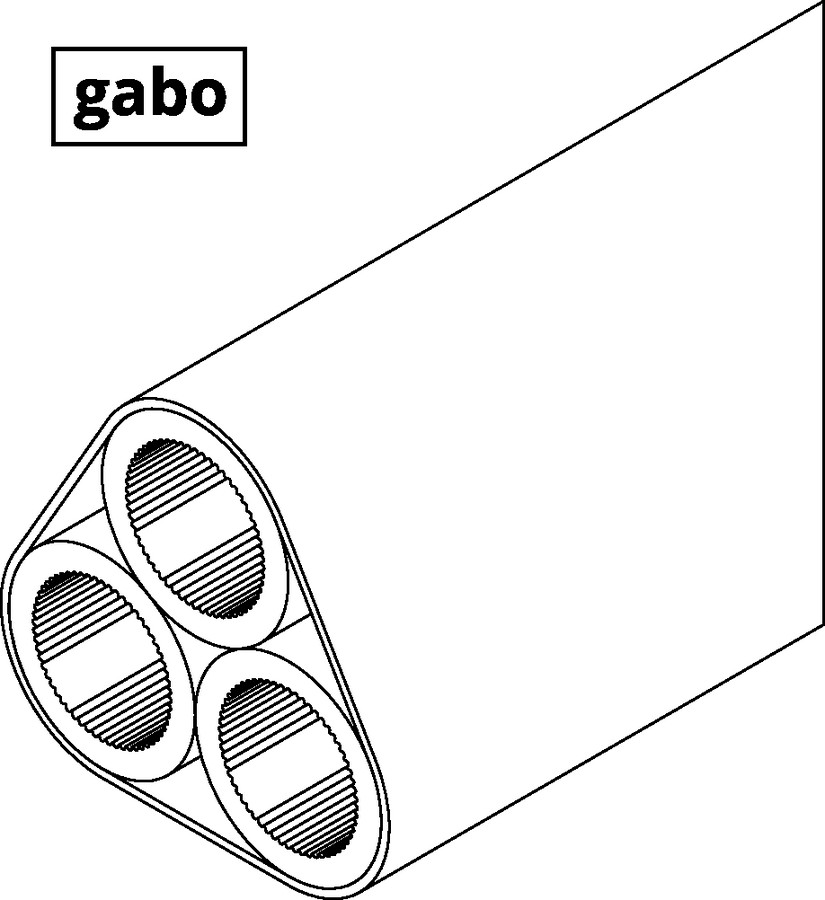

Vielzahl an Varianten des SRV-G tc

Mit der Vielzahl an Varianten des SRV-G tc sind Sie für alle Stufen des Breitbandausbaus und Anwendungsfälle gerüstet – optional sogar vereint in einer Ausführung. Die Kombination von kleineren Dimensionen mit einem innenliegenden Einzelröhrchen größeren Rohrdurchmessers eignet sich sowohl für FTTB/H als auch FTTN/C: speedpipe ground 7 x 1,5 oder 10 x 2,0 dienen für Hausanschlüsse, das zusätzliche speedpipe ground 12 x 2,0 oder 14 x 2,0 erweitert Ihr Zugangsnetz. Alternativ rüsten Sie sich mit dieser Verbindung gegen ungeplante Eingriffe von außen: Bleibt der größere Rohrdurchmesser unbelegt, verwenden Sie das speedpipe ground im Schadensfall einfach als Havarierohr. Ihr Glasfasernetz geht schnell wieder in Betrieb, gleichzeitig bleibt Ihnen Zeit für die fachgerechte Reparatur der Glasfaserleitung.

  • (FTTN / FTTC)

    Alle Spalten anzeigen
    BezeichnungFarbeLänge (m)speedpipe AnzahlDxs (mm)VarianteArt.-Nr.
    SRV-G 2 × 12 tcgrün650212×2,0DIN3019
    SRV-G 2 × 12 tcorange650212×2,0gabo1613
    SRV-G 3 × 12 tcorange2700312×2,0DIN1848
    SRV-G 3 × 12 tcorange2700312×2,0gabo1232

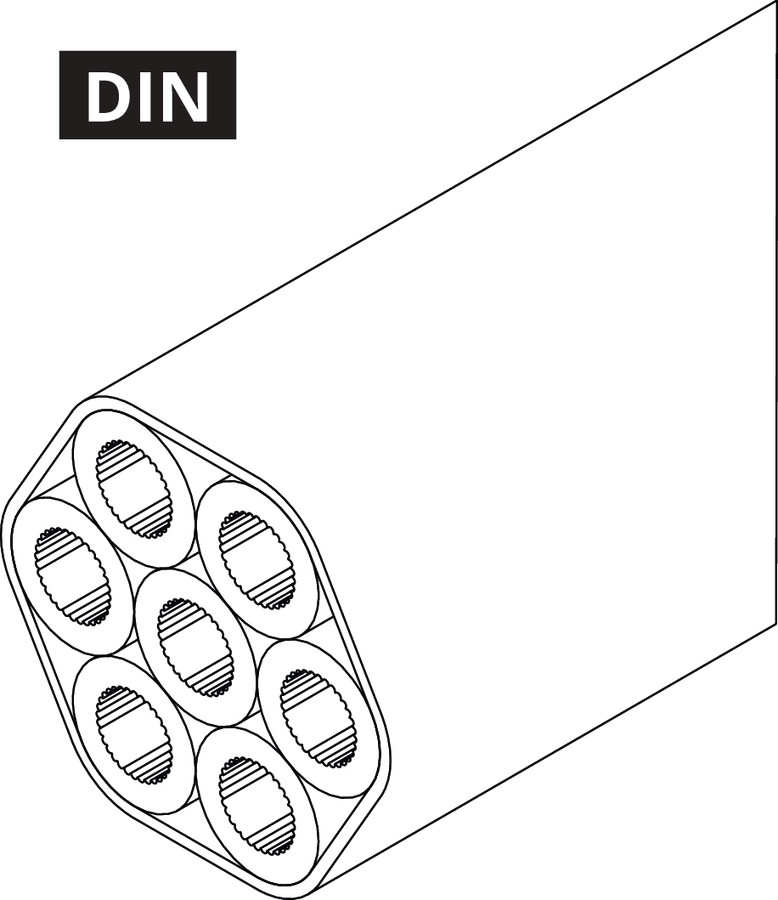

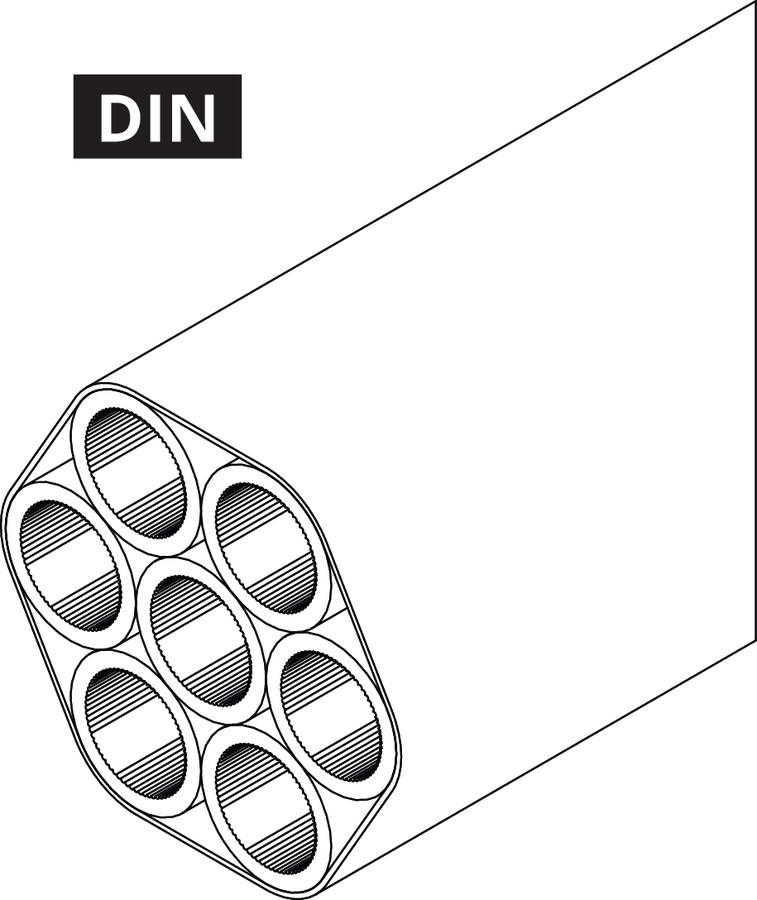

    SRV-G 7 × 12 tcgrün900712×2,0DIN3342
    SRV-G 7 × 12 tcorange2400712×2,0DIN2169

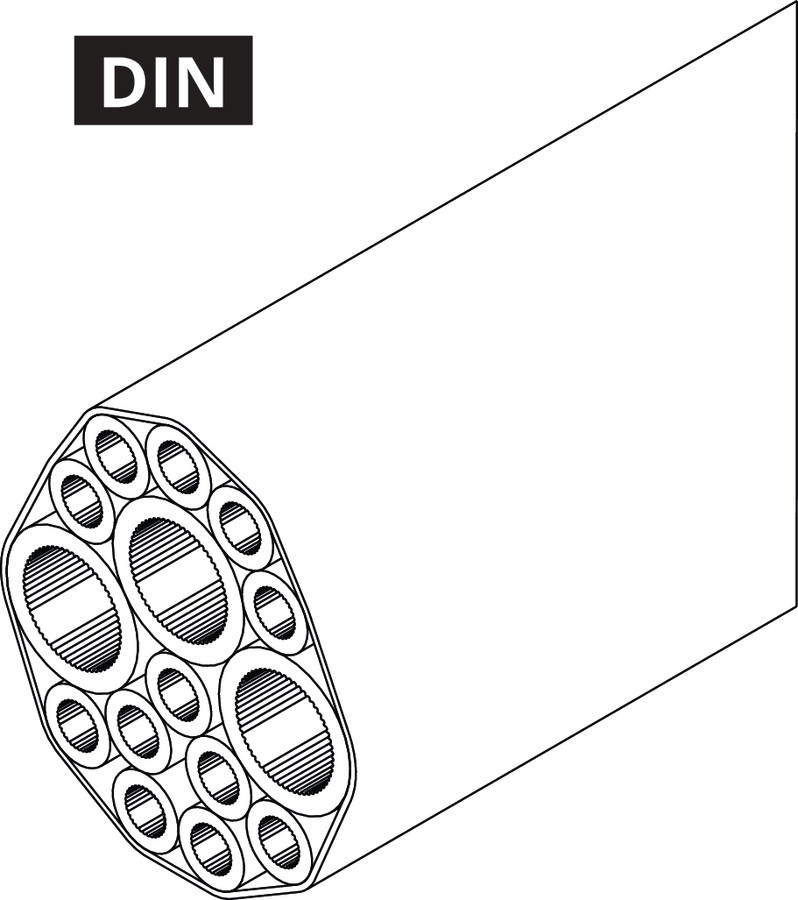

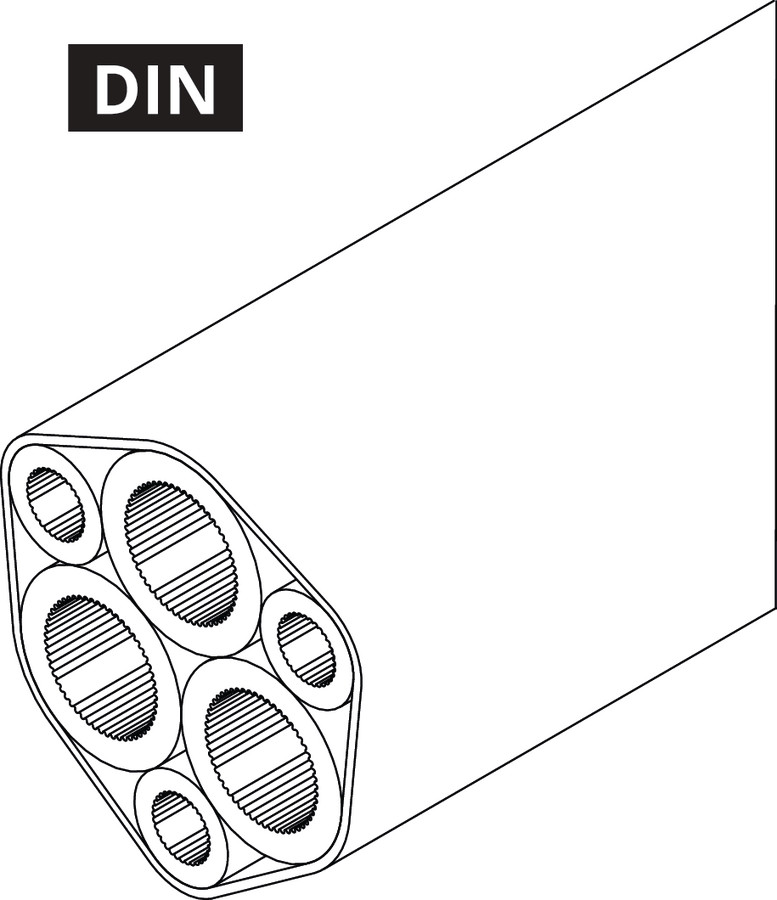

    SRV-G 7 × 12 + 1 × 16 tcgrün17507 | 112×2,0 | 16×2,0DIN3313
    SRV-G 7 × 12 tcorange2400712×2,0gabo1296

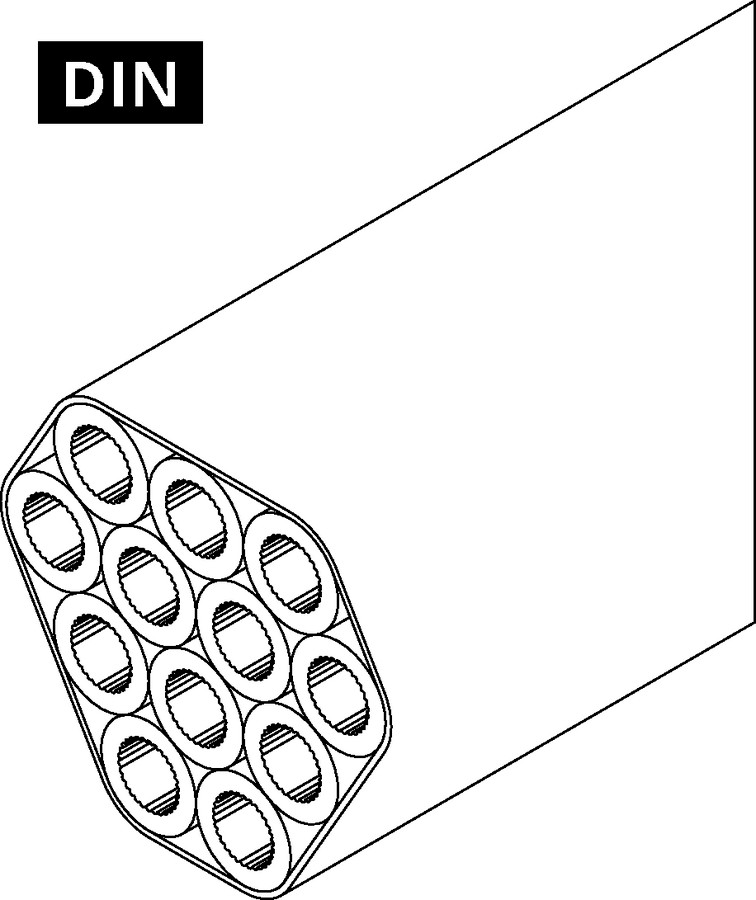

    SRV-G 12 × 12 tcorange10501212×2,0DIN2114

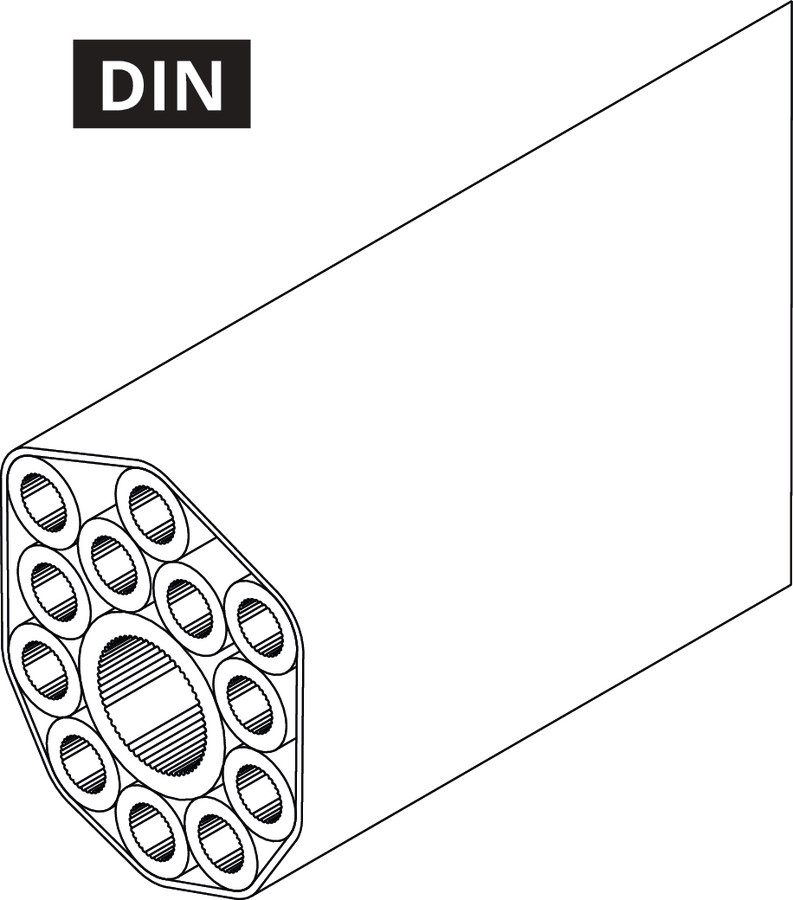

    SRV-G 12 × 12 + 1× 16 tcgrün100012 | 112×2,0 | 16×2,0DIN3317

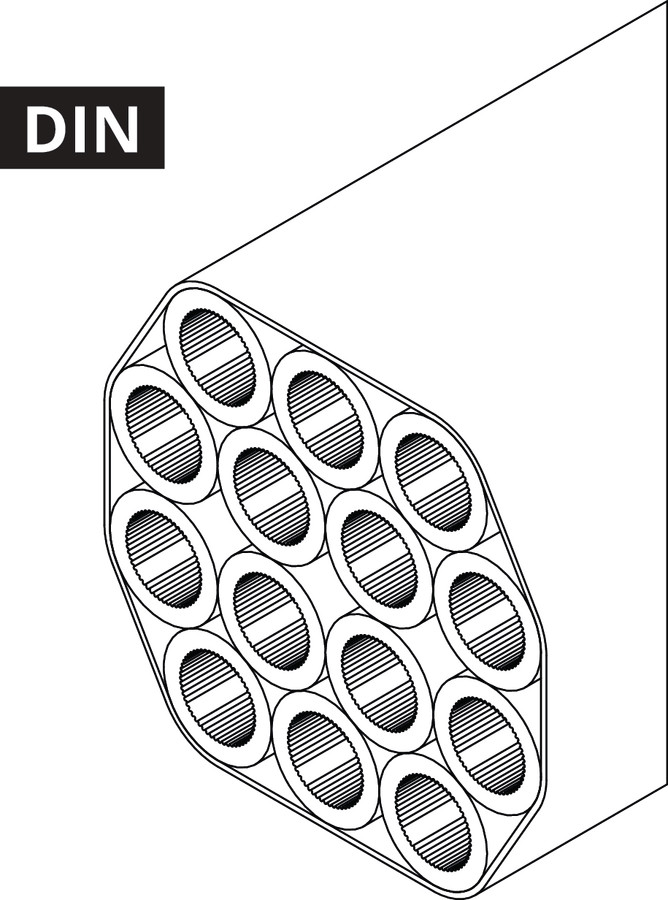

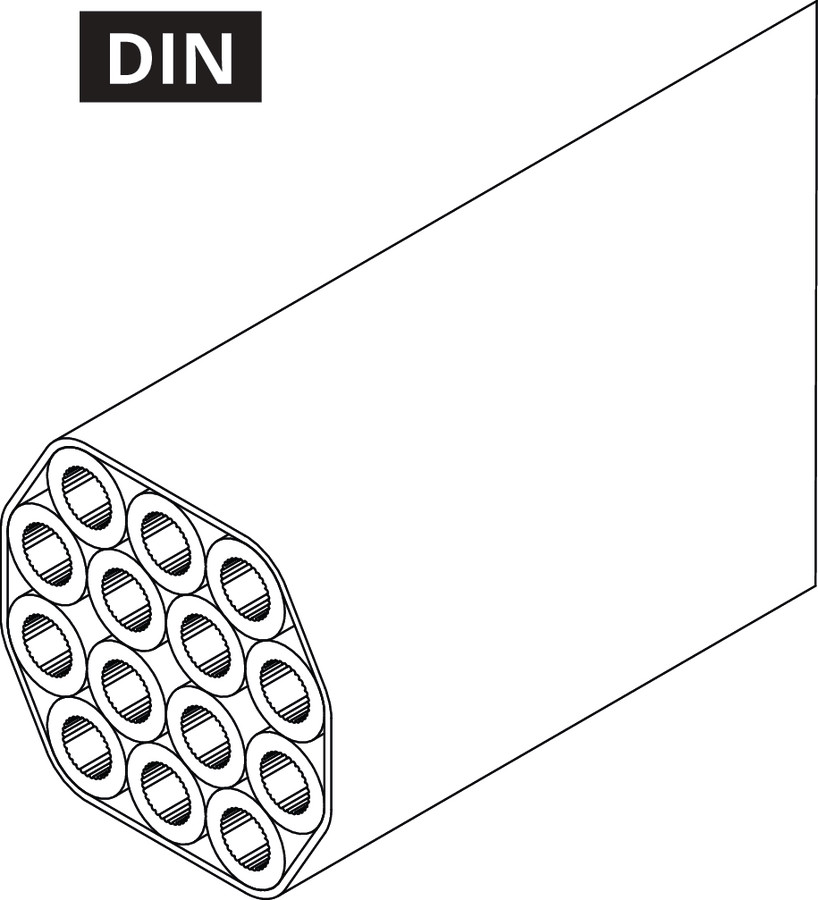

    SRV-G 14 × 12 tc10501412×2,0DIN3421

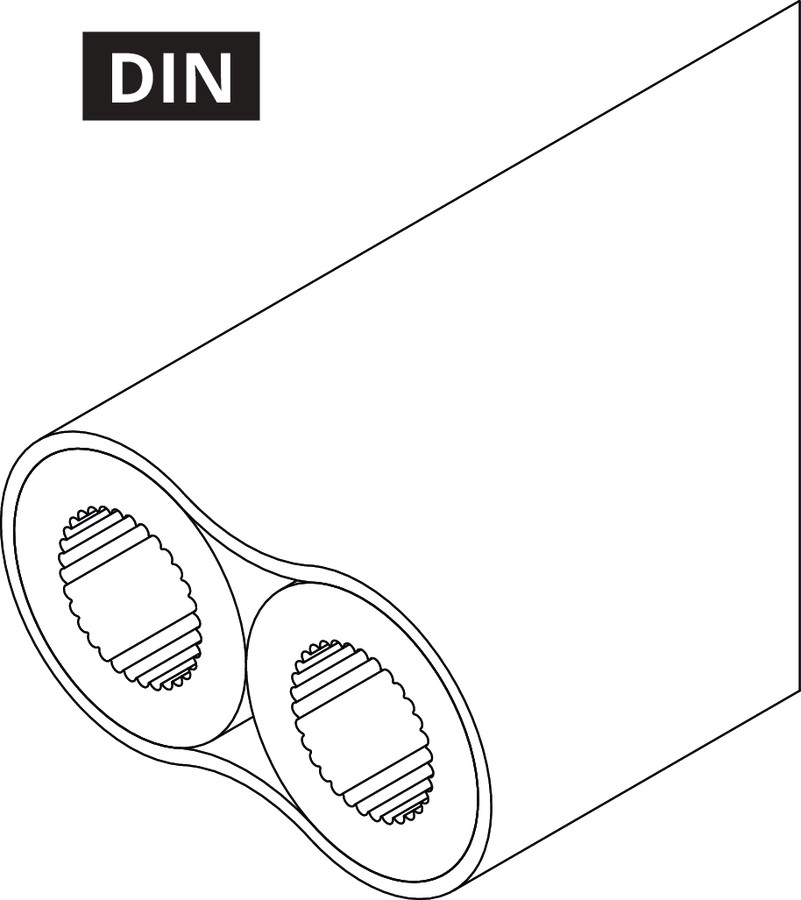

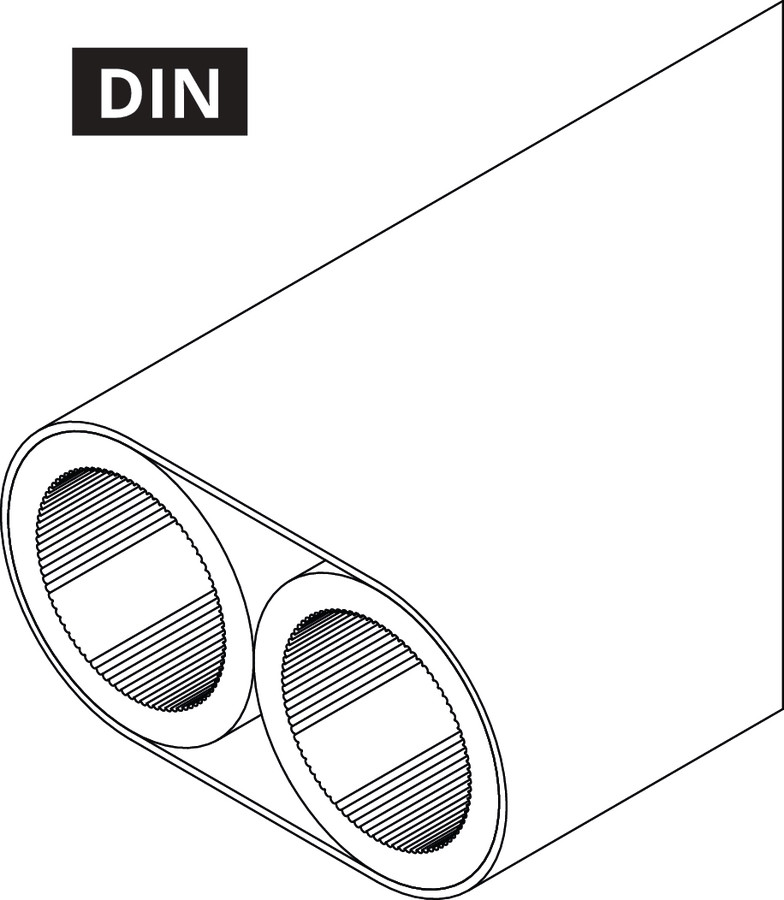

    SRV-G 2 × 14 tcorange450214×2,0DIN1899
    SRV-G 2 × 14 tcorange3400214×2,0DIN3045
    SRV-G 2 × 14 tcorange3400214×2,0gabo42250
    SRV-G 2 × 14 tcorange450214×2,0gabo1444
    SRV-G 3 × 14 tcorange3400314×2,0DIN2000
    SRV-G 3 × 14 tcorange3400314×2,0gabo1300

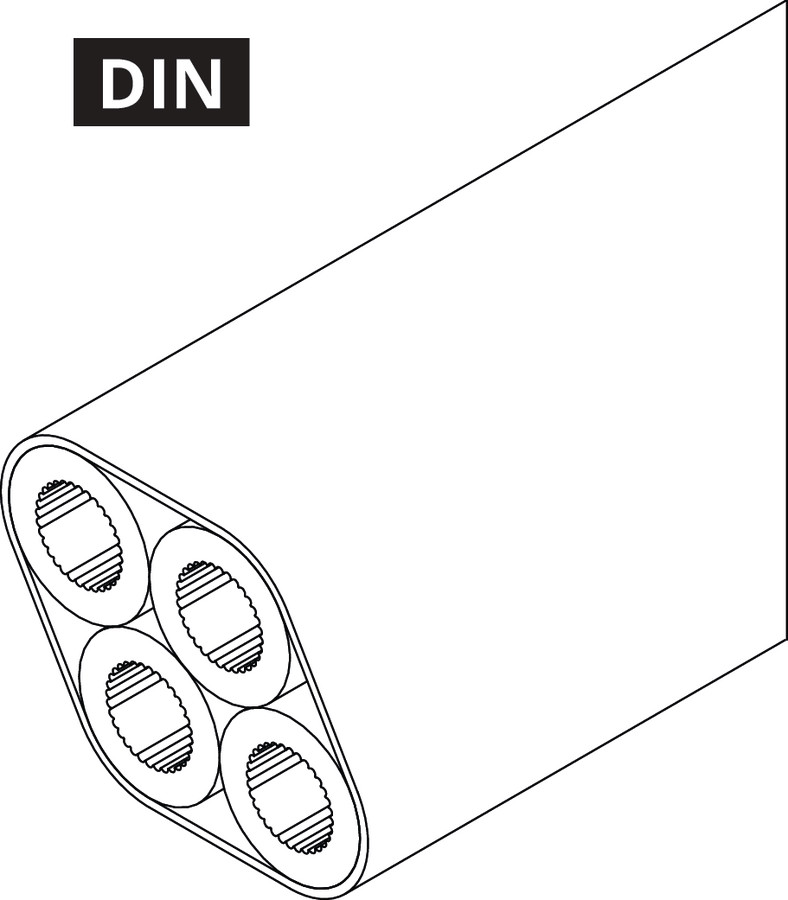

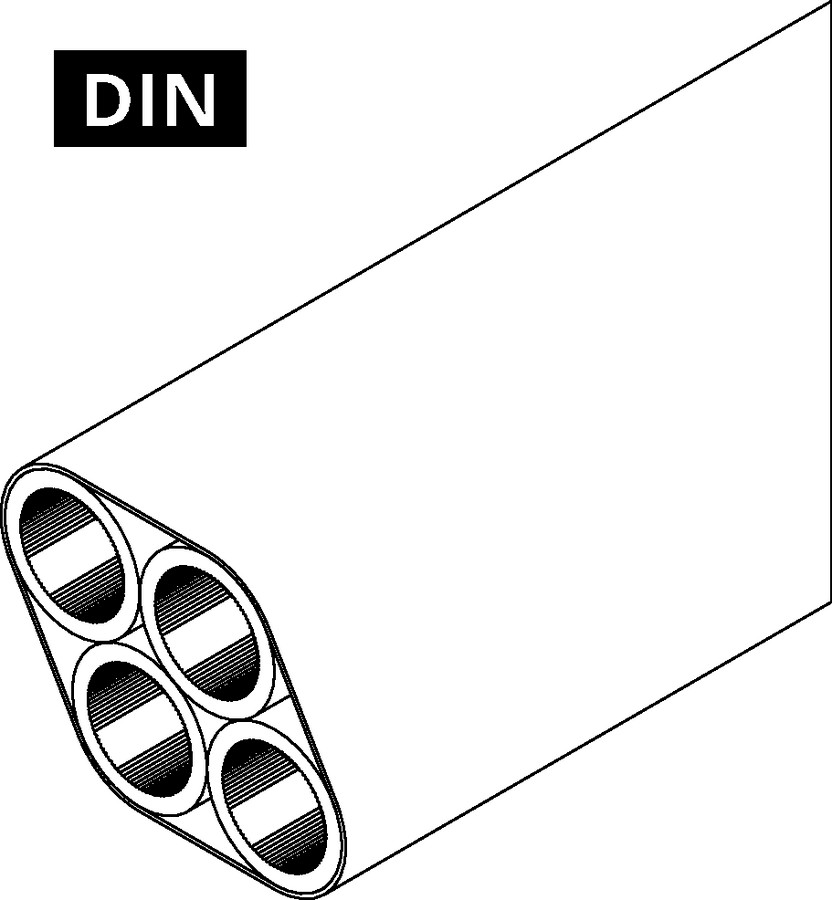

    SRV-G 4 × 14 tcorange1100414×2,0DIN2045
    SRV-G 4 × 14 tcorange3000414×2,0DIN1468

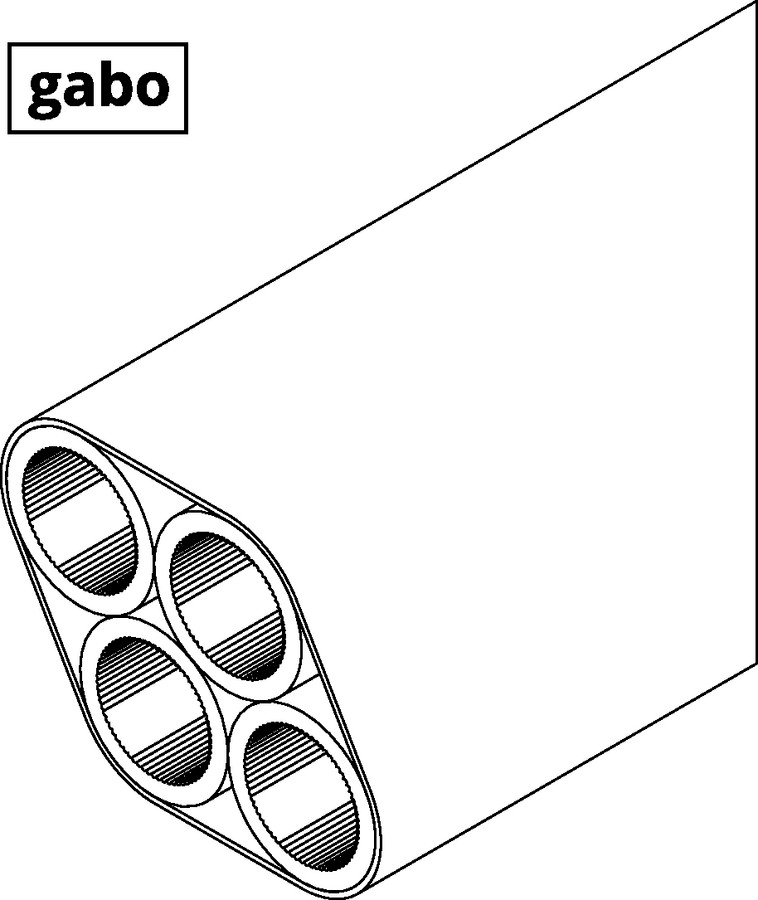

    SRV-G 4 × 14 tcorange3000414×2,0gabo1301
    SRV-G 5 × 14 tcorange1700514×2,0DIN1804
    SRV-G 5 × 14 tcorange1700514×2,0gabo1258

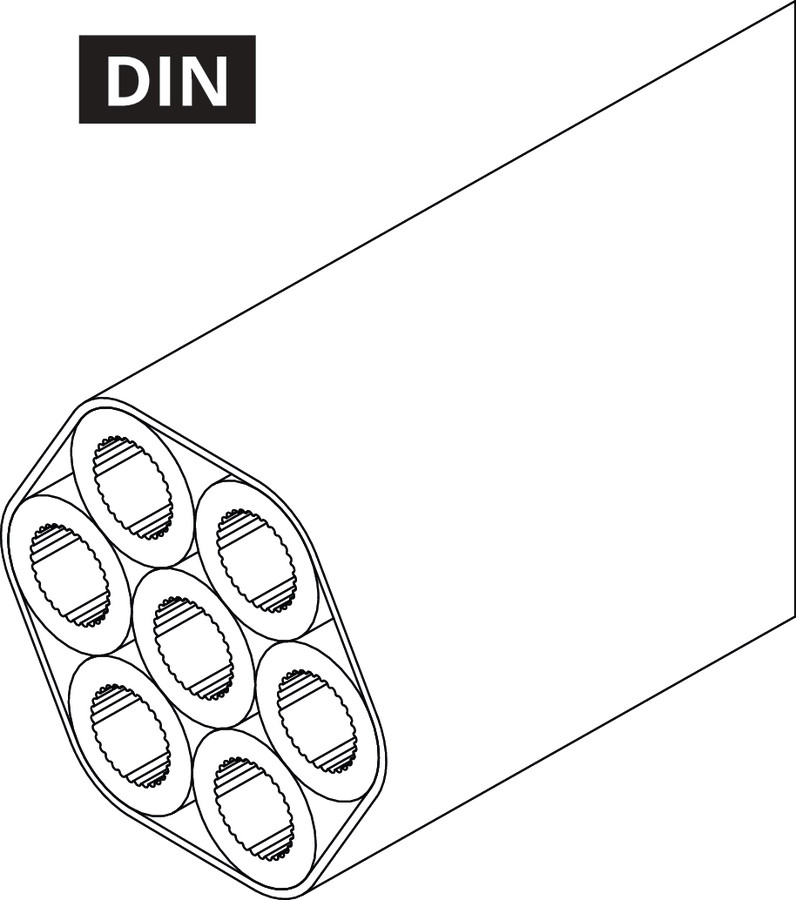

    SRV-G 7 × 14 tcorange800714×2,0DIN2047
    SRV-G 7 × 14 tcorange1700714×2,0DIN1561
    SRV-G 7 × 14 + 1 × 20 tc11007 | 114×2,0 | 20×2,5DIN2780
    SRV-G 7 × 14 tcorange1700714×2,0gabo1304
    SRV-G 7 × 14 tcorange800714×2,0gabo1960
    SRV-G 10 × 14 tc11001014×2,0DIN3109
    SRV-G 10 × 14 tc11001014×2,0gabo2268
    SRV-G 2 × 16 tcorange2650216×2,0DIN2403

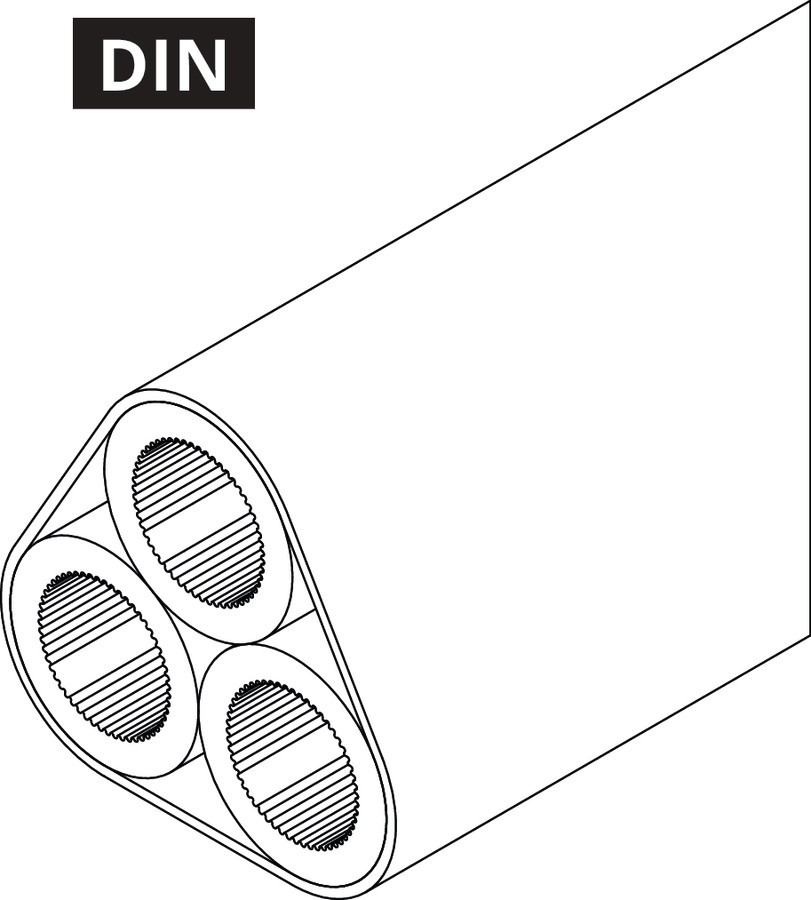

    SRV-G 3 × 16 tcorange2100316×2,0DIN2188

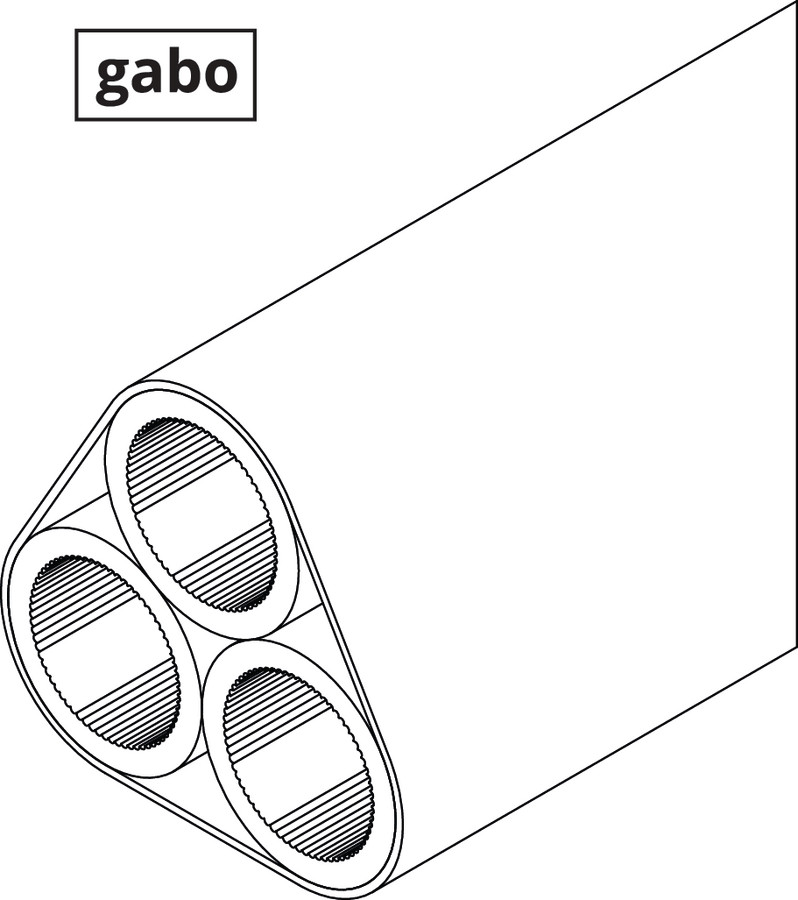

    SRV-G 3 × 16 tcorange2100316×2,0gabo1306
    SRV-G 4 × 16 tcorange2100416×2,0DIN1936
    SRV-G 4 × 16 tcorange2100416×2,0gabo1246
    SRV-G 6 × 16 tcorange600616×2,0DIN2139
    SRV-G 6 × 16 tcorange1300616×2,0DIN2133
    SRV-G 7 × 16 tcorange1300716×2,0DIN2229
    SRV-G 7 × 16 tcorange1300716×2,0gabo1308
    SRV-G 2 × 20 tcorange1400220×2,5DIN3157
    SRV-G 3 × 20 tcorange1400320×2,5DIN2231
    SRV-G 3 × 20 tcorange1400320×2,5gabo1250
    SRV-G 4 × 20 tcorange650420×2,5DIN2076
    SRV-G 4 × 20 tcorange1400420×2,5DIN1833
    SRV-G 4 × 20 tcorange1400420×2,5gabo1758
    SRV-G 5 × 20 tcorange1100520×2,5DIN3181
    SRV-G 5 × 20 tcorange1100520×2,5gabo1807
    SRV-G 6 × 20 tcorange650620×2,5DIN3185

    Mantelrohrfarbe: orange;
    SRV-G 7 × 12 tc - 900 m, SRV-G 7 × 12 + 1 × 16 tc, SRV-G 12 × 12 + 1 × 16 tc, SRV-G 14 × 12 tc nur in grün

    (FTTH / FTTB)

    Alle Spalten anzeigen
    BezeichnungFarbeLänge (m)speedpipe AnzahlDxs (mm)VarianteArt.-Nr.
    SRV-G 2 × 7 tcorange40027×1,5DIN1445
    SRV-G 3 × 7 tcorange400037×1,5DIN1744

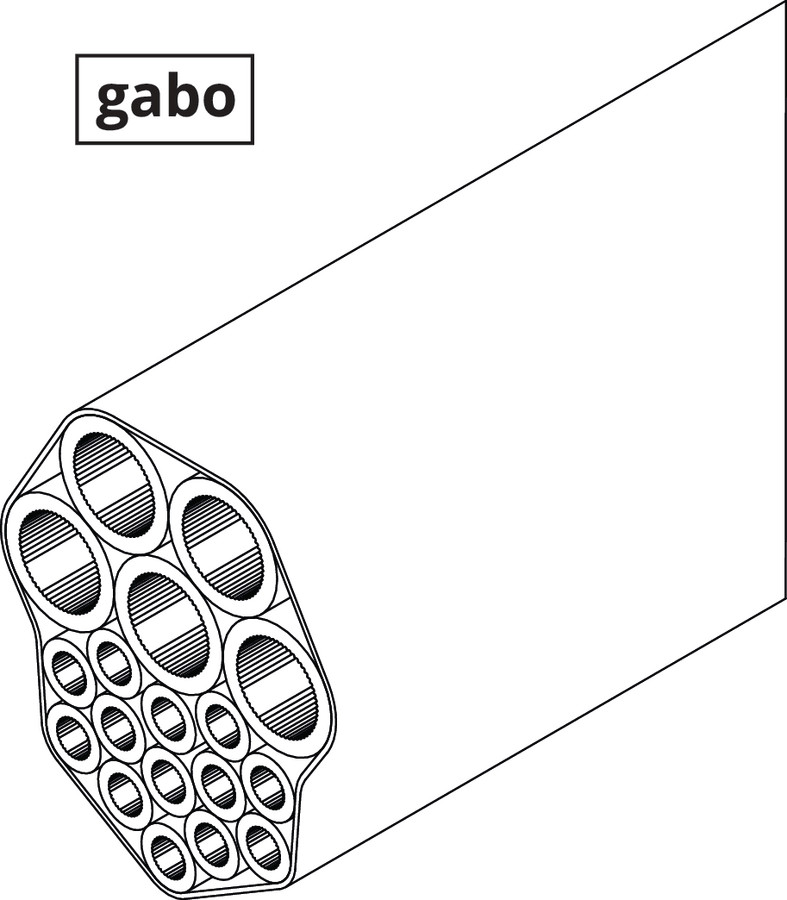

    SRV-G 3 × 7 + 3 × 12 tcgrün40003 | 37×1,5 | 12×2,0DIN3289
    SRV-G 4 × 7 tcorange400047×1,5DIN1746
    SRV-G 7 × 7 tcorange400077×1,5DIN1529
    SRV-G 7 × 7 tcorange75077×1,5gabo1993
    SRV-G 7 × 7 tcorange400077×1,5gabo1283

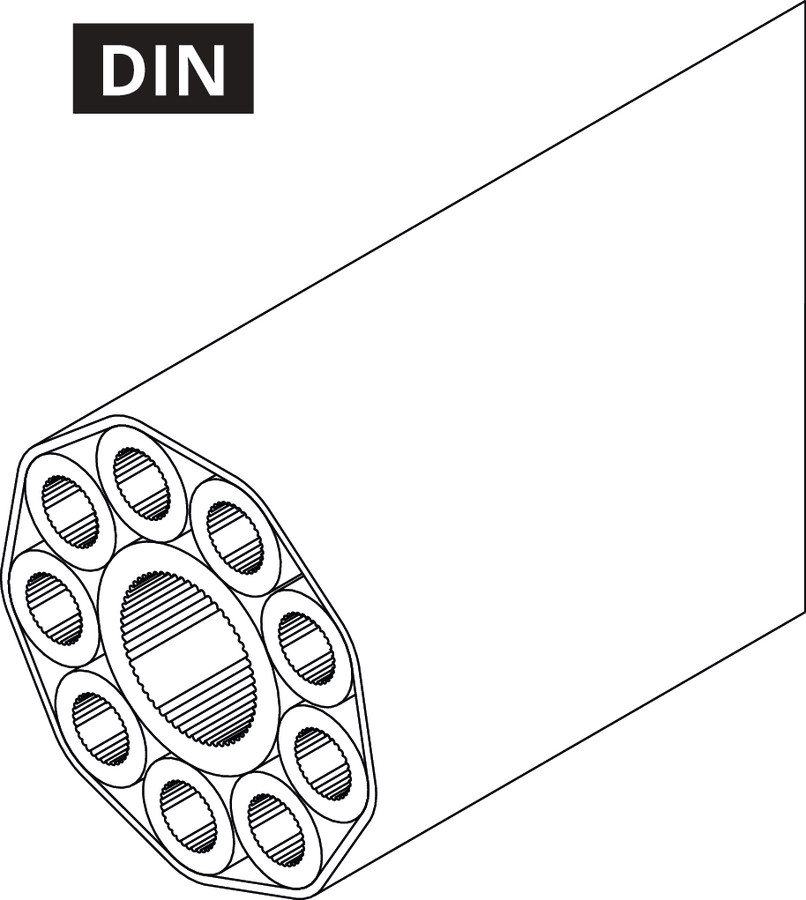

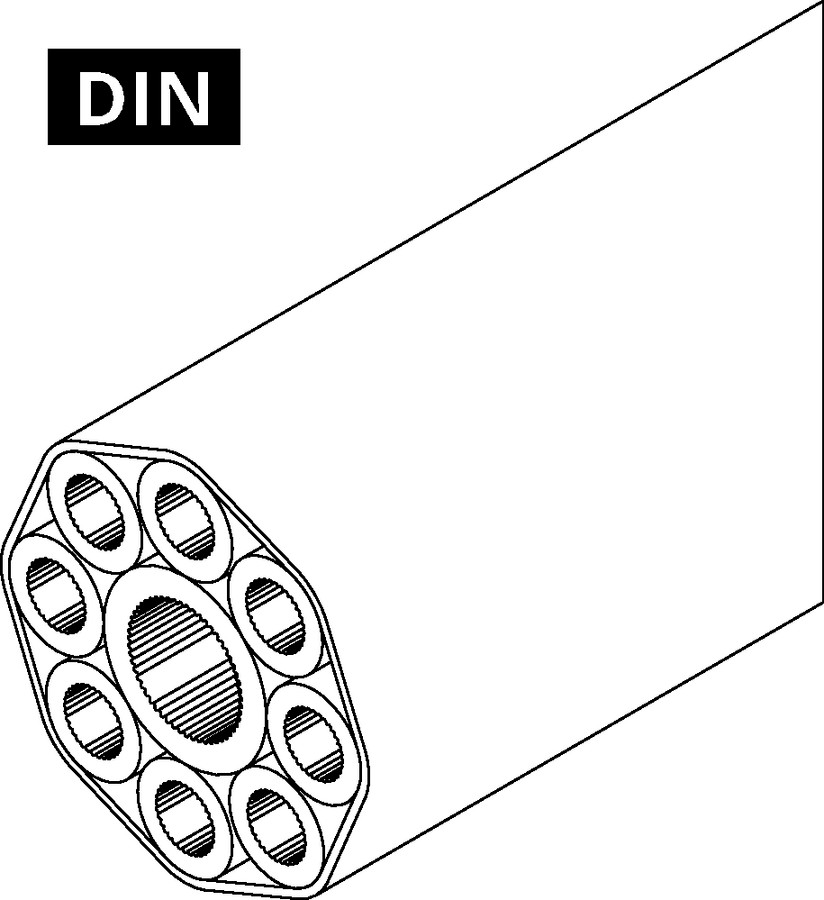

    SRV-G 8 × 7 + 1 × 12 tcorange40008 | 17×1,5 | 12×2,0DIN1850
    SRV-G 8 × 7 + 1 × 12 tcorange40008 | 17×1,5 | 12×2,0gabo1289
    SRV-G 10 × 7 + 1 × 16 tcorange265010 | 17×1,5 | 16×2,0DIN2831
    SRV-G 12 × 7 tc1950127×1,5DIN2385
    SRV-G 12 × 7 + 1 × 14 tcorange155012 | 17×1,5 | 14×2,0DIN2041
    SRV-G 12 × 7 tcorange4000127×1,5DIN1767
    SRV-G 12 × 7 + 1 × 14 tcorange265012 | 17×1,5 | 14×2,0DIN1458
    SRV-G 12 × 7 + 3 × 14 tcorange157012 | 37×1,5 | 14×2,0DIN2870

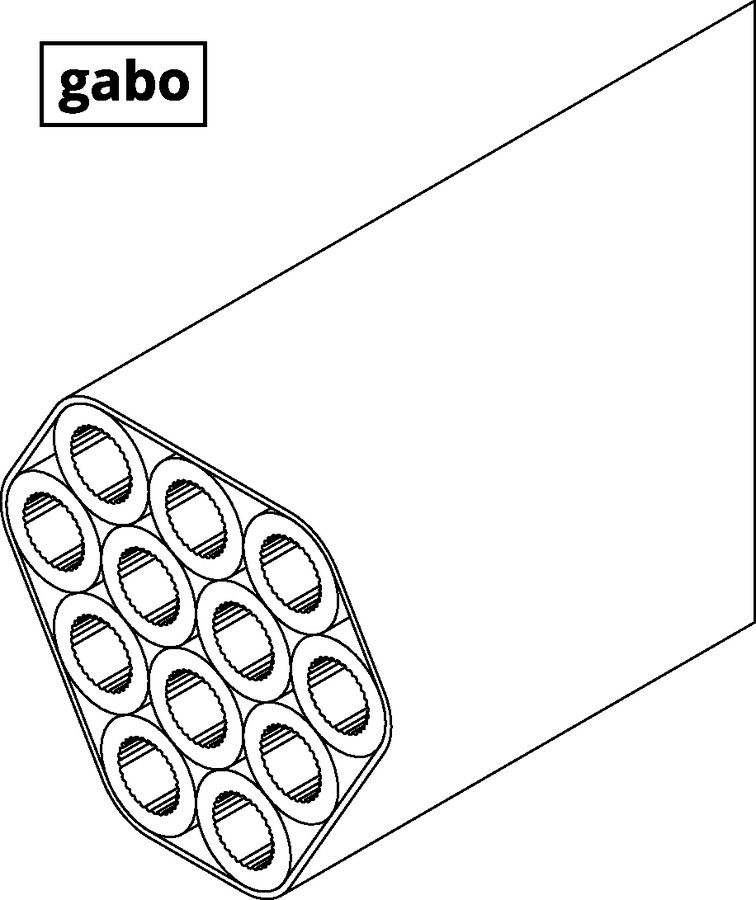

    SRV-G 12 × 7 tcorange4000127×1,5gabo1238
    SRV-G 12 × 7 + 1 × 14 tcorange265012 | 17×1,5 | 14×2,0gabo1734
    SRV-G 12 × 7 + 1 × 14 tcorange155012 | 17×1,5 | 14×2,0gabo2804

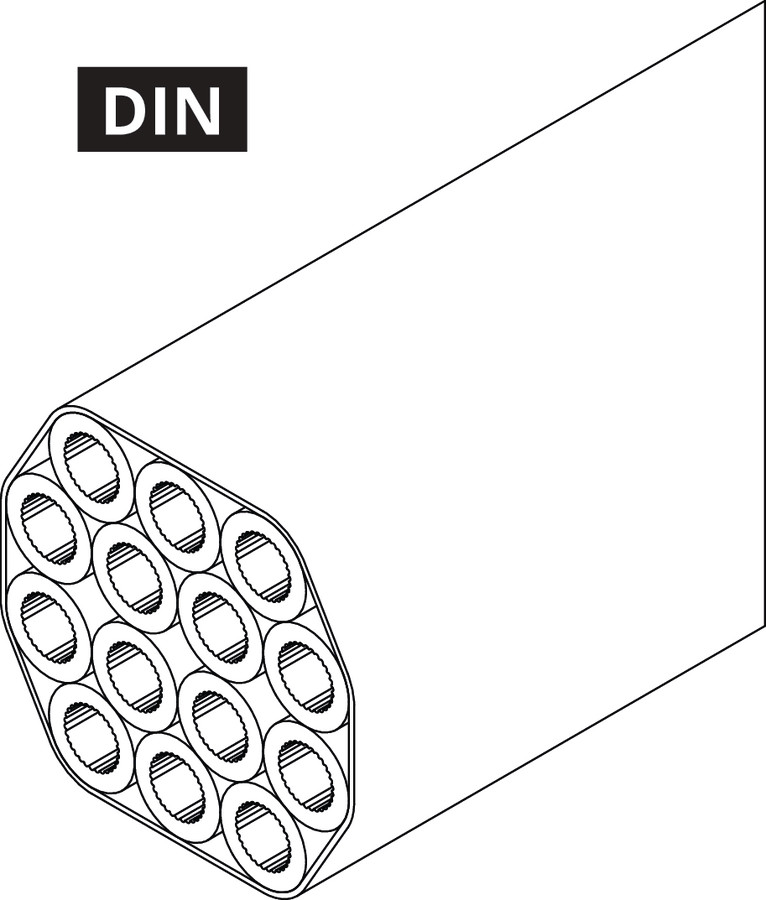

    SRV-G 14 × 7 tcorange2650147×1,5DIN1535
    SRV-G 14 × 7 tcorange1550147×1,5gabo1946
    SRV-G 14 × 7 tcorange2650147×1,5gabo1285
    SRV-G 18 × 7 tcorange2650187×1,5gabo1242
    SRV-G 22 × 7 + 1 × 12 tcgrün95022 | 17×1,5 | 12×2,0DIN3346
    SRV-G 22 × 7 + 1 × 12 tcorange195022 | 17×1,5 | 12×2,0DIN2902

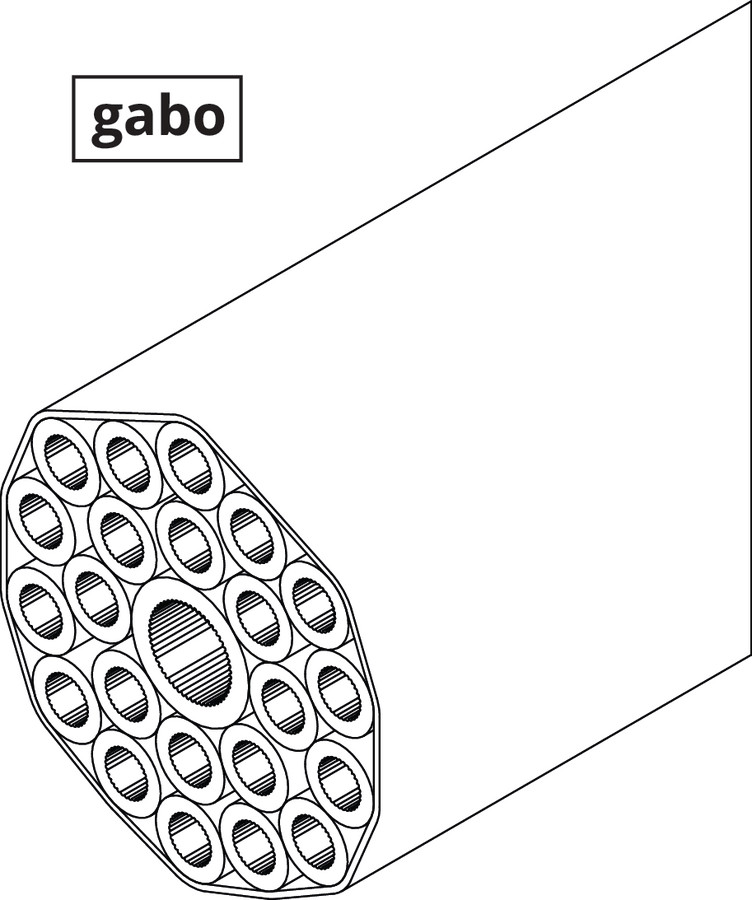

    SRV-G 22 × 7 + 1 × 12 tcorange195022 | 17×1,5 | 12×2,0gabo1291

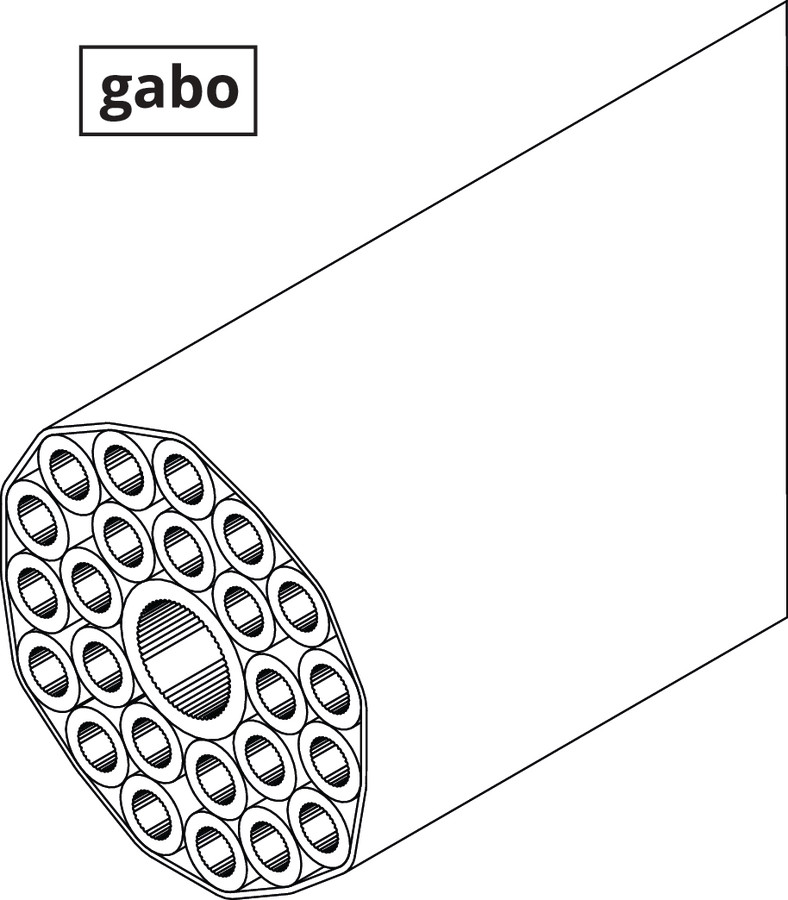

    SRV-G 22 × 7 + 1 × 12 tcorange95022 | 17×1,5 | 12×2,0gabo2084
    SRV-G 24 × 7 tcgrün850247×1,5DIN3399
    SRV-G 24 × 7 + 1 × 14 tcorange75024 | 17×1,5 | 14×2,0DIN2043
    SRV-G 24 × 7 tcorange1950247×1,5DIN1541
    SRV-G 24 × 7 + 1 × 14 tcorange157024 | 17×1,5 | 14×2,0DIN1527
    SRV-G 24 × 7 tcorange1950247×1,5gabo1287
    SRV-G 24 × 7 + 1 × 14 tcorange157024 | 17×1,5 | 14×2,0gabo1294
    SRV-G 24 × 7 tcorange850247×1,5gabo1991
    SRV-G 24 × 7 + 1 × 14 tcorange75024 | 17×1,5 | 14×2,0gabo1954
    SRV-G 2 × 10 tcorange900210×2,0DIN2387
    SRV-G 2 × 10 tcorange900210×2,0gabo1443
    SRV-G 7 × 10 tcorange3650710×2,0DIN2556
    SRV-G 7 × 10 tcorange3650710×2,0gabo1756

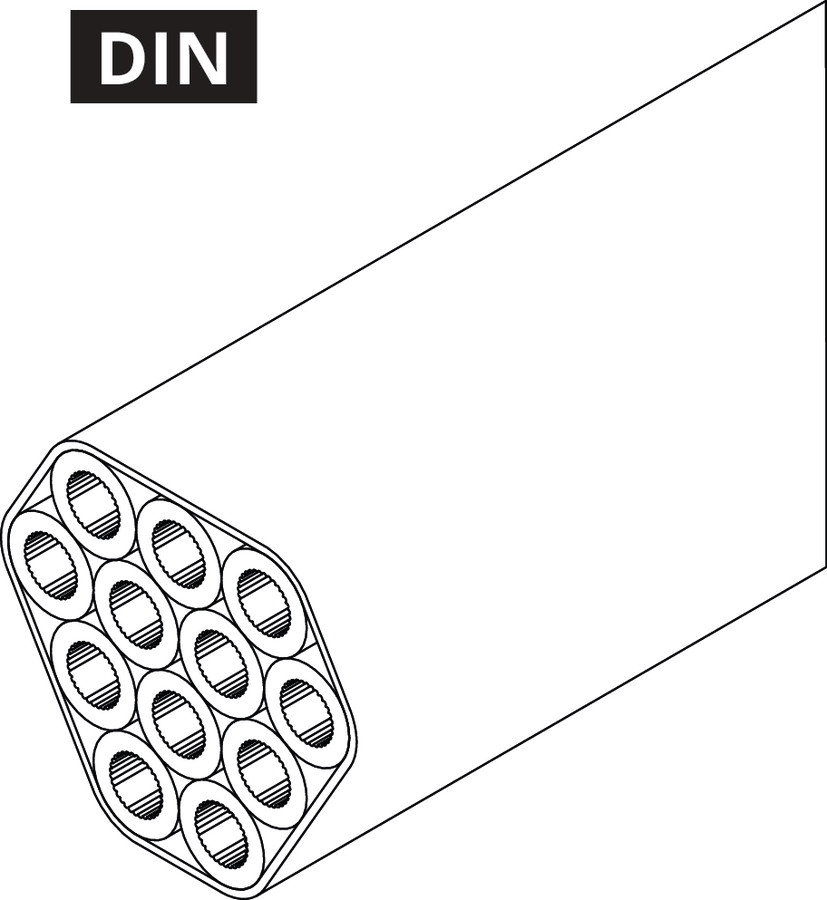

    SRV-G 12 × 10 tcorange10001210×2,0DIN2080
    SRV-G 12 × 10 tcorange18001210×2,0DIN1839
    SRV-G 12 × 10 + 1 × 16 tcgrün180012 | 110×2,0 | 16×2,0DIN3315
    SRV-G 12 × 10 tcorange18001210×2,0gabo1269
    SRV-G 14 × 10 tcorange18001410×2,0DIN2814
    SRV-G 24 × 10 tcorange9002410×2,0DIN2625

    Mantelrohrfarbe: orange;
    SRV-G 3 × 7 + 3 × 12 tc, SRV-G 12 × 7 tc - 1950m, SRV-G 12 × 10 + 1 × 16 tc nur in grün

    Lieferung auf einer Holz-Einwegspule
    *Gesamtgewicht inklusive Spule

    Auf Anfrage verfügbar:

    • Weitere Mantelrohrfarben
    • Weitere Kombirohverbände
    • speedpipe Rohrverbände SRV-G tc in gabo und DIN Farbcode
    • Ggf. weitere Varianten nach Klärung

  • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
    DownloadbeschreibungKategorieLetzte Aktualisierung
    Flyer Mantelrohrfarben14.12.2022
    Verlegenanleitung SRV-G / SRV-G tcVerlegeanleitungen11.01.2022
    SRV-G 3 × 7 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter08.12.2022
    SRV-G 14 × 10 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter14.09.2022
    SRV-G 2 × 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter13.09.2021
    SRV-G 6 x 20 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter13.09.2021
    SRV-G 4 × 7 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter08.12.2022
    SRV-G 10 × 7 + 1 × 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 24 x 10 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 12 x 7 + 3 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 12 x 10 + 1 x 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 7 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 8 x 7 + 1 x 12 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 12 x 7 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 12 x 7 + 1 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 14 x 7 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 22 x 7 + 1 x 12 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 24 x 7 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 24 x 7 + 1 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 2 x 10 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 7 x 10 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 12 x 10 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 2 x 12 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 3 x 12 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 7 x 12 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 3 x 7+3 x 12 tc DIN Farbcode
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 2 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 3 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 7 × 12 + 1 × 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 4 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 5 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 12 x 12 + 1 x 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 14 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 3 x 16 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 4 x 16 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 7 x 14 + 1 x 20 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 16 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 14 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 3 x 20 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 4 x 20 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter30.09.2021
    SRV-G 10 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 2 x 20 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 5 x 20 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 24 x 7 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 4 x 20 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 3 x 20 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 2 x 7 tc DIN Farbcode
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 12 x 10 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 3 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 8 x 7 + 1 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 3 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 22 x 7 + 1 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 6 x 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 7 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 10 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 12 x 7 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 5 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021

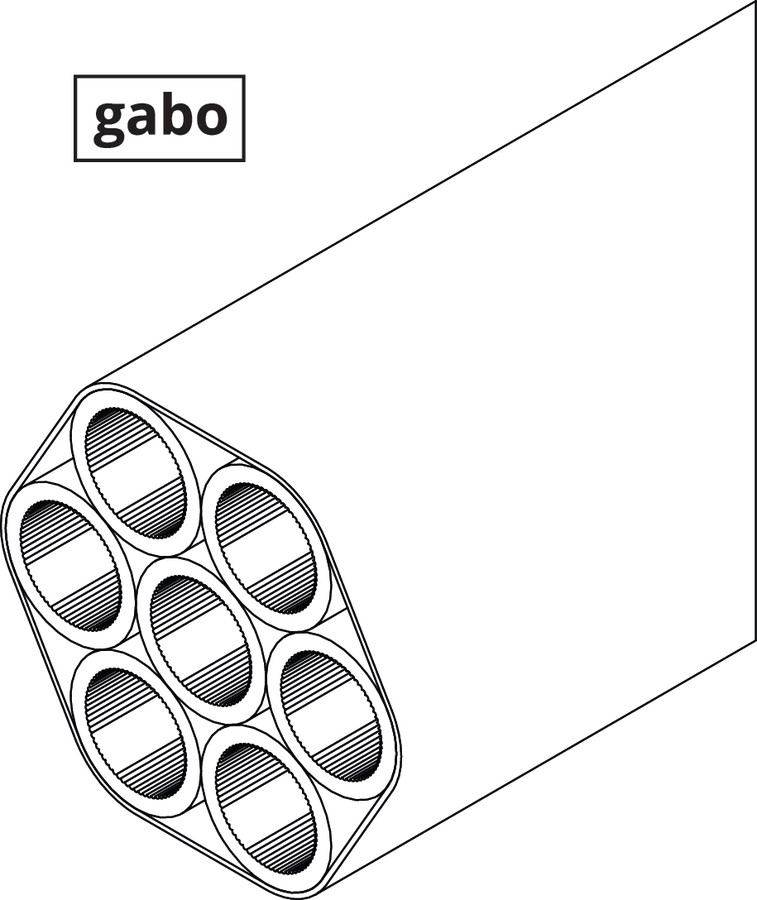

    SRV-G 18 x 7 tc gabo
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 4 x 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 12 x 7 + 1 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 7 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021

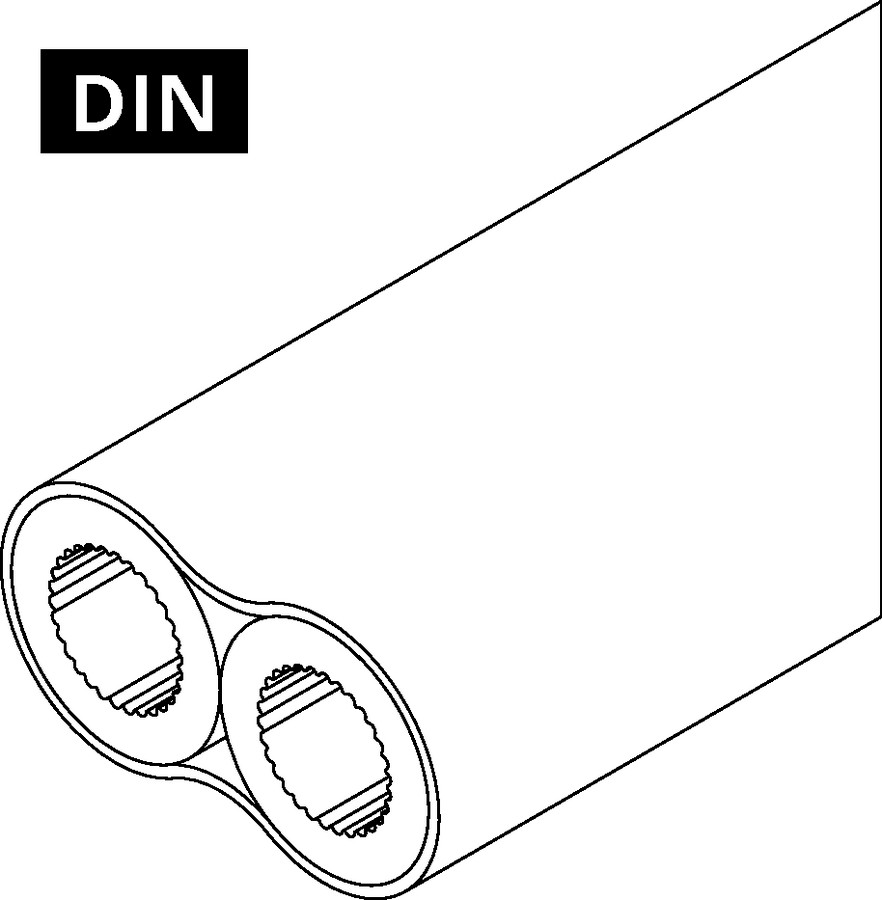

    SRV-G 2 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021

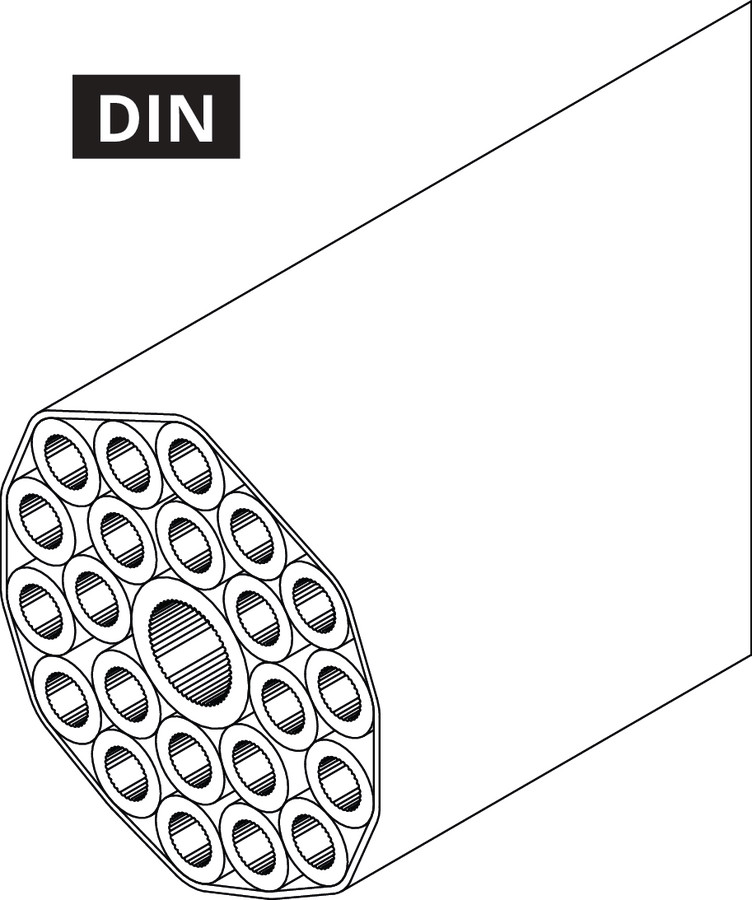

    SRV-G 24 x 7 + 1 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 12 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 3 x 16 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 14 x 7 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 4 x 14 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021

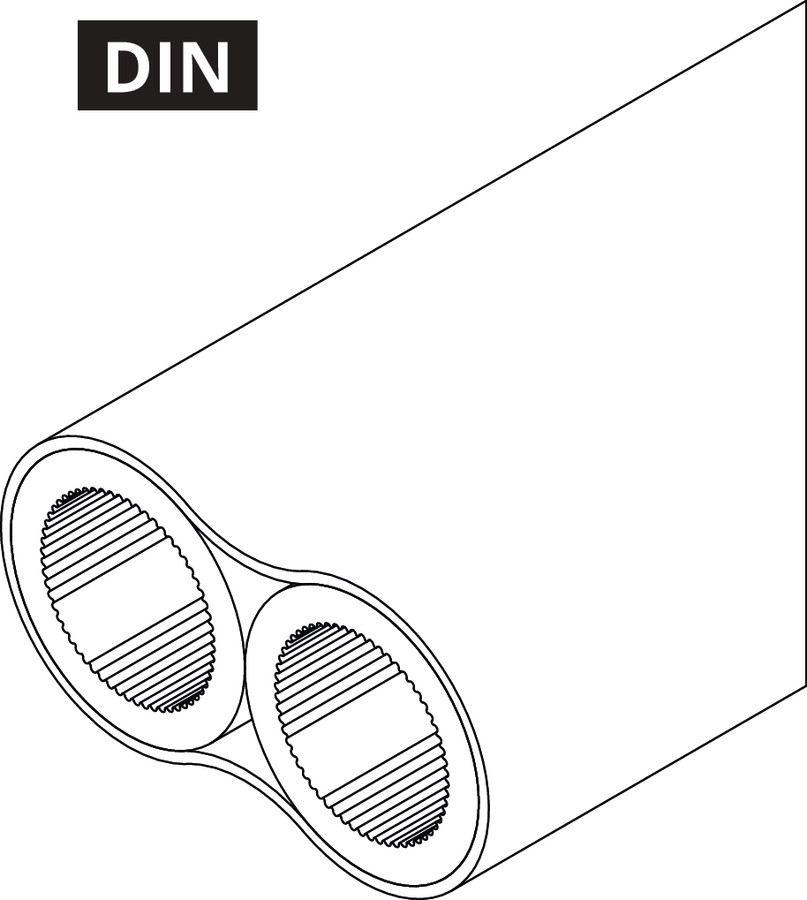

    SRV-G 2 x 10 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G 2 x 12 tc DIN
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.09.2021
    SRV-G tc 10 DIN FarbcodeAusschreibungstexte10.09.2021
    SRV-G tc 10 DIN Farbcode mit 4x10 Spülbohren AusschreibungstexteAusschreibungstexte13.09.2021
    SRV-G tc 10 gabo FarbcodeAusschreibungstexte06.07.2022
    SRV-G tc 12 DIN FarbcodeAusschreibungstexte13.09.2021
    SRV-G tc 12 gabo FarbcodeAusschreibungstexte06.07.2022
    SRV-G tc 14 DIN FarbcodeAusschreibungstexte13.09.2021
    SRV-G tc 14 gabo FarbcodeAusschreibungstexte06.07.2022
    SRV-G tc 16 DIN FarbcodeAusschreibungstexte13.09.2021
    SRV-G tc 16 gabo FarbcodeAusschreibungstexte06.07.2022
    SRV-G tc 20 DIN FarbcodeAusschreibungstexte13.09.2021
    SRV-G tc 20 gabo FarbcodeAusschreibungstexte06.07.2022
    SRV-G tc 7 DIN FarbcodeAusschreibungstexte10.09.2021
    SRV-G tc 7 gabo FarbcodeAusschreibungstexte06.07.2022
    Verlegetechniken im Glasfaserausbau
    Für Download des Dokuments - hier anmelden.
    Whitepaper23.12.2021
    kontaktieren. Es erfolgt keine Weitergabe an Dritte. Weitere Informationen zum Datenschutz finden Sie in der Datenschutzerklärung. Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de.
    * Pflichtfelder

    Schon registriert?
    Hier können Sie sich einloggen

  • Beim Verlegen der SRV-G tc Rohrverbände ist auf die Verwendung einer Trommelbremse bzw. das Verlegen unter Zug zu achten:
    Verlegung speedpipe Rohrverband ground SRV-G tc unter Zug
    Verlegung speedpipe Rohrverband ground SRV-G tc mit fahrendem Trommelwagen
  • Sie haben Fragen zur gabo Systemtechnik GmbH?


    Kontaktieren Sie uns!

    Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung.
    Zum Kontaktbereich

Das speedpipe ground Komplettsystem:

speedpipe ground

Zum Abzweigen und
für Hauseinführungen.

Erfahren Sie mehr

speedpipe Hauseinführungen

speedpipe ground eignen sich
für jede Verlegeart.

Erfahren Sie mehr

Abzweige und Markiersysteme

Risiko minimieren und sicher bis zum Haus Glasfaser einblasen.

Erfahren Sie mehr

Formteile

Verbinden, Abdichten, Fixieren und vieles mehr.

Erfahren Sie mehr
speedpipe direkte Erdverlegung

Hinweis:

speedpipe ground eignen sich für jede Verlegeart.

Zu den Verlegearten
Zum Seitenanfang
Kontakt

Sie haben Fragen?

Rufen Sie uns gerne an!

Zentrale:

+49 9962 950-0

Vertrieb:

+49 9962 950-200
oder
Zum Kontaktformular
