Spülbohrverfahren

SRV-G tc sind sowohl für das Horizontal-Spülbohrverfahren als auch für die Verpressung mit Erdraketen geeignet.

Spühlbohrverfahren

Anwendungsbereiche

Über das Horizontal-Spülbohrverfahren wird eine gerichtete Bohrung zwischen zwei hergestellten Baugruben vorgenommen. Das Verlegeverfahren wird bei der Querung von Hindernissen wie Gewässern, Autobahnen, Alleen und Bahntrassen verwendet. Das Horizontal-Spülbohrverfahren bietet insbesondere Vorteile wenn die Gegebenheiten eine offene Bauweisen erschweren oder verhindern.

Spülbohrverfahren Bohrkopf

So funktioniert's:

Durch Rotation, Hub- und Stoßbewegungen und der Verflüssigung im Bohrloch wird einen Vortrieb bei unterschiedlichsten Bodenbeschaffenheiten ermöglicht. Die Auflockerung des Bodens wird dabei durch eine Bentonit-Bohrspülung (Bohrsuspension) unterstützt und das Bohrgut aus dem Kanal gespült. Nach der ersten Bohrung wird beim Zurückziehen der Bohrkanal vergrößert und verpresst. So entsteht ein stabiler Bohrkanal für die Verlegung des Rohrverbands SRV-G tc.

Spülbohren SRV-G einziehen

Vorteile des Horizontal-Spülbohrverfahrens

  • Einsetzbarkeit in vielen Bodenarten
  • geringer Materialeinsatz, kurze Bauzeit
  • wenig beanspruchte Verkehrsflächen
  • geringe Beschädigung der Oberflächen
  • geringer Aufwand bei der Wiederherstellung der Oberflächen
  • hohe Praktikabilität bei der Anbindung von FTTB/FTTH-Hausanschlüssen
  • wenig Baustoffmengen; grabenlos verlegte Leitungen besitzen eine längere Lebensdauer
  • preiswerte Methode vor allem bei befestigten Oberflächen ca. 50€ / Meter

Quelle: Verlegekonzepte im Glasfaserausbau - Adams Consult (Whitepaper)

Eindrücke aus der Praxis

  • spuelbohrverfahren-praxis-01-gabocom.jpg
  • spuelbohrverfahren-02-messungen-gabocom.jpg
  • spuelbohrverfahren-03-rohrverband-befestigen-gabocom.jpg
  • spuelbohrverfahren-04-bohrung-gabocom.jpg
  • spuelbohrverfahren-05-bohrkopf-gabocom.jpg
  • spuelbohrverfahren-06-rohrverband-reinigen-gabocom.jpg

    Verlegeanleitung & Whitepaper


    Verlegeanleitung

    speedpipe Rohrverbände SRV-G / SRV-G tc


    Whitepaper

    Verlegetechniken im Glasfaserausbau

    speedpipe Rohrverbände ground

    • Bezeichnungspeedpipe AnzahlLänge (m)Spule (mm)Gewicht (kg)*Dxs (mm)Gewicht (kg/m)VarianteArt.-Nr.
      SRV-G 2 × 7 tc2400700×370ca. 507×1,5ca. 0,08DIN1445
      SRV-G 7 × 7 tc740002400×1200ca. 13257×1,5ca. 0,25DIN1529
      SRV-G 8 × 7 + 1 × 12 tc8 | 140002400×1200ca. 16857×1,5 | 12×2,0ca. 0,34DIN1850
      SRV-G 12 × 7 tc1240002400×1200ca. 17657×1,5ca. 0,36DIN1767
      SRV-G 12 × 7 + 1 × 14 tc12 | 126502400×1200ca. 16007×1,5 | 14×2,0ca. 0,46DIN1458
      SRV-G 14 × 7 tc1426502400×1200ca. 15207×1,5ca. 0,45DIN1535
      SRV-G 18 × 7 tc1826502400×1200ca. 17857×1,5ca. 0,55gabo1242
      SRV-G 22 × 7 + 1 × 12 tc22 | 119502400×1200ca. 17307×1,5 | 12×2,0ca. 0,72DIN2902
      SRV-G 24 × 7 tc2419502400×1200ca. 17107×1,5ca. 0,71DIN1541
      SRV-G 24 × 7 + 1 × 14 tc24 | 115702400×1200ca. 15707×1,5 | 14×2,0ca. 0,79DIN1527
      SRV-G 2 × 10 tc29001200×370ca. 16010×2,0ca. 0,14DIN2387
      SRV-G 7 × 10 tc736502400×1200ca. 176010×2,0ca. 0,41DIN2556
      SRV-G 12 × 10 tc1218002400×1200ca. 153510×2,0ca. 0,67DIN1839
      SRV-G 24 × 10 tc249002400×1200ca. 147010×2,0ca. 1,27DIN2625
      SRV-G 3 × 7 tc340002400×1200ca. 7307×1,5ca. 0,1DIN1744
      SRV-G 3 × 7 + 3 × 12 tc3 | 340002400×1200ca. 14907×1,5 | 12×2,0ca. 0,291DIN3289
      SRV-G 4 × 7 tc440002400×1200ca. 8507×1,5ca. 0,125DIN1746
      SRV-G 10 × 7 + 1 × 16 tc10 | 126502400×1200ca. 13067×1,5 | 16×2,0ca. 0,37DIN2831
      SRV-G 12 × 7 + 3 × 14 tc12 | 315702400×1200ca. 12207×1,5 | 14×2,0ca. 0,57DIN2870
      SRV-G 12 × 10 + 1 × 16 tc12 | 118002400×1200ca. 162010×2,0 | 16×2,0ca. 0,72DIN3315
      SRV-G 14 × 10 tc1418002400×1200ca. 164110×2,0ca. 0,731DIN2814
      SRV-G 7 × 7 tc77502000×1200ca. 4007×1,5ca. 0,25gabo1993
      SRV-G 12 × 7 tc1219502000×1200ca. 9007×1,5ca. 0,36DIN2385
      SRV-G 12 × 7 + 1 × 14 tc12 | 115502000×1200ca. 9107×1,5 | 14×2,0ca. 0,46DIN2041
      SRV-G 14 × 7 tc1415502000×1200ca. 8957×1,5ca. 0,45gabo1946
      SRV-G 22 × 7 + 1 × 12 tc22 | 19502000×1200ca. 8757×1,5 | 12×2,0ca. 0,72DIN3346
      SRV-G 24 × 7 tc248502000×1200ca. 8107×1,5ca. 0,71DIN3399
      SRV-G 24 × 7 + 1 × 14 tc24 | 17502000×1200ca. 7857×1,5 | 14×2,0ca. 0,79DIN2043
      SRV-G 12 × 10 tc1210002000×1200ca. 88010×2,0ca. 0,67DIN2080
      SRV-G 7 × 7 tc740002400×1200ca. 13257×1,5ca. 0,25gabo1283
      SRV-G 8 × 7 + 1 × 12 tc8 | 140002400×1200ca. 16857×1,5 | 12×2,0ca. 0,34gabo1289
      SRV-G 12 × 7 tc1240002400×1200ca. 17657×1,5ca. 0,36gabo1238
      SRV-G 12 × 7 + 1 × 14 tc12 | 126502400×1200ca. 16007×1,5 | 14×2,0ca. 0,46gabo1734
      SRV-G 14 × 7 tc1426502400×1200ca. 15207×1,5ca. 0,45gabo1285
      SRV-G 22 × 7 + 1 × 12 tc22 | 119502400×1200ca. 17307×1,5 | 12×2,0ca. 0,72gabo1291
      SRV-G 24 × 7 tc2419502400×1200ca. 17107×1,5ca. 0,71gabo1287
      SRV-G 24 × 7 + 1 × 14 tc24 | 115702400×1200ca. 15707×1,5 | 14×2,0ca. 0,79gabo1294
      SRV-G 2 × 10 tc29001200×370ca. 16010×2,0ca. 0,14gabo1443
      SRV-G 7 × 10 tc736502400×1200ca. 176010×2,0ca. 0,41gabo1756
      SRV-G 12 × 10 tc1218002400×1200ca. 153510×2,0ca. 0,67gabo1269
      SRV-G 12 × 7 + 1 × 14 tc12 | 115502000×1200ca. 9107×1,5 | 14×2,0ca. 0,46gabo2804
      SRV-G 22 × 7 + 1 × 12 tc22 | 19502000×1200ca. 8757×1,5 | 12×2,0ca. 0,72gabo2084
      SRV-G 24 × 7 tc248502000×1200ca. 8107×1,5ca. 0,71gabo1991
      SRV-G 24 × 7 + 1 × 14 tc24 | 17502000×1200ca. 7857×1,5 | 14×2,0ca. 0,79gabo1954
    • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
      DownloadbeschreibungKategorieLetzte Aktualisierung
      Verlegetechniken im Glasfaserausbau
      Für Download des Dokuments - hier anmelden.
      Whitepaper23.12.2021
      SRV-G System 12 mmAusschreibungstexte30.04.2021
      SRV-G System 14 mmAusschreibungstexte30.04.2021
      SRV-G System 16 mmAusschreibungstexte30.04.2021
      SRV-G System 7 mmAusschreibungstexte30.04.2021
      kontaktieren. Es erfolgt keine Weitergabe an Dritte. Weitere Informationen zum Datenschutz finden Sie in der Datenschutzerklärung. Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de.
      * Pflichtfelder

      Schon registriert?
      Hier können Sie sich einloggen

    • Sie haben Fragen zur gabo Systemtechnik GmbH?


      Kontaktieren Sie uns!

      Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung.
      Zum Kontaktbereich

    Noch mehr Praxiseinsatz des speedpipe Systems

    • slider_gabocom_speedpipe-ground_glasfaser-einblasen.png

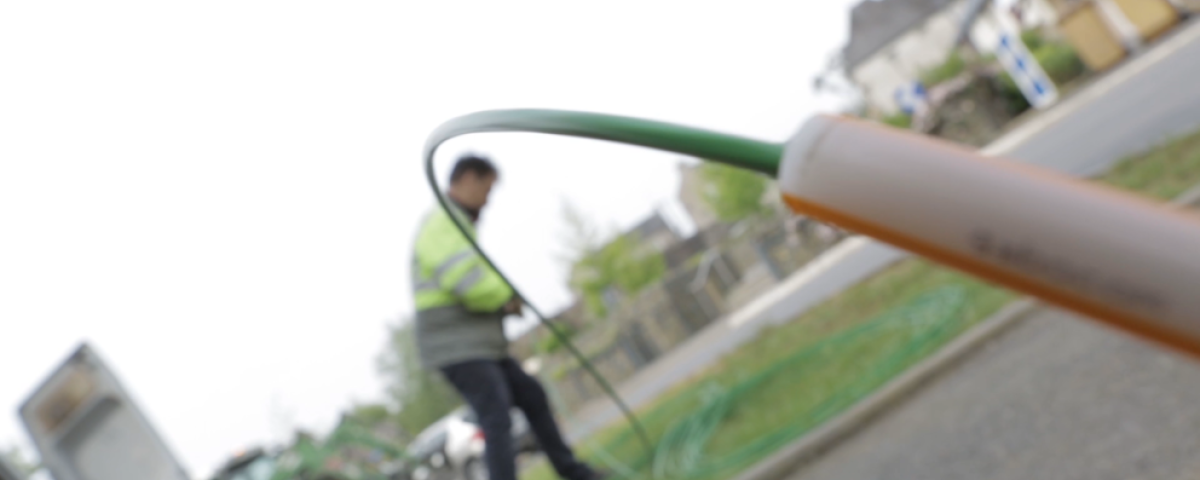

      Glasfaser in speedpipe einblasen.
