    Ideal für die letzte Meile

FDN Muffen mit integrated Routing

FDN IR 59 Port C-Length Closure

Bis zu 864 Spleiße bei Verwendung von SC-B Kassetten in C-Länge.

  • Ideal für FTTH-Netzwerke, insbesondere für die letzte Meile
  • 58 oder 15 runde Ports und 1 ovaler Port (für ungeschnittene Kabel)
  • Geeignet für das direkte Einblasen von Glasfaserkabeln
  • Geeignet für bis zu 36 Single Element - oder 72 Single Circuit Kassetten oder die Kombination beider Varianten
  • Kann mit einem Überlängenspeicher für Loop-Through-Anwendungen konfiguriert werden

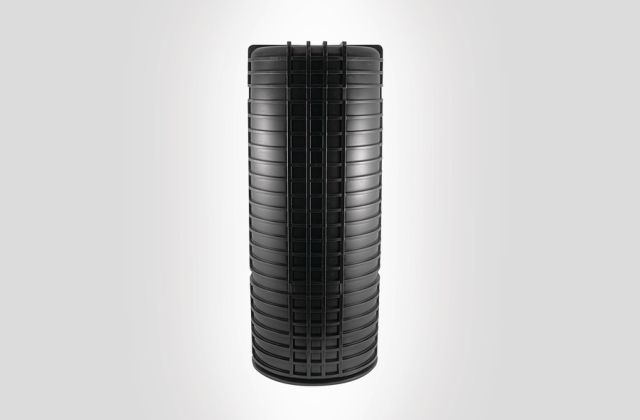

FDN C-Length Closure Cover
  • Erhältlich in 4 verschiedenen Längen
  • Cablelok™-kompatibel
  • Ovale Form zur Verwendung bei begrenztem Platzangebot
  • Schnell lösbare Deckelklemme
  • Für den Einsatz im Schacht, zur direkten Erdverlegung im KVz sowie zur Mastmontage geeignet

Technische Beschreibung:

Die FDN von HellermannTyton ist eine mittelgroße ovale Glasfaser-Spleißmuffe. Mit zwei verschiedenen Basistypen bietet die FDN vielfältige Einsatzmöglichkeiten in unterschiedlichen Anwendungen.

FDN IR 59 Port Base C-Length Closure

Die FDN mit 16 Ports kann mit ihren größeren Ports in FTTx- und Trunk-Anwendungen eingesetzt werden, während die FDN-Muffe mit 59 Ports mit ihrer hohen Drop-Port-Zahl besonders für den Einsatz in FTTH-Zugangsnetzen geeignet ist. Die ovale Form der Haubenmuffe ermöglicht den Einbau in Bereichen mit begrenztem Platzangebot. Die FDN Muffe mit integriertem Routing (IR) hat ein modulares Fasermanagementsystem und ist in einer Reihe von Längen zur Anpassung an die Anzahl der erforderlichen Fasern und Spleiße erhältlich. Das IR-System wurde entwickelt, um ein positives Fasermanagement während der gesamten Montage zu gewährleisten. Die Komponenten stellen sicher, dass ein Biegeradius von 30 mm von der Kabeleinführung bis hinauf zu den Spleißablagen eingehalten werden kann.

  • FDN Integrated Routing Muffen

    BezeichnungBreite D1 (mm)SpleißschutztypAnzahl PortsLänge L (mm)VerfügbarkeitArt der KassetteKorbgrößemax. SpleißkapazitätBreite D2 (mm)KassettenmengeArt.-Nr.
    FDNIR-ABBCWX3123A59561Lager ArtikelIntegrated Routing SE, 250µmAB Länge mit Korb14422212857-00497
    FDNIR-BXXCWX3123A59663Lager ArtikelIntegrated Routing SE, 250µmB Länge28822212857-00500
    FDNIR-BXBCWX3123A59663Lager ArtikelIntegrated Routing SE, 250µmB Länge mit Korb28822224857-00503
    FDNIR-CXXCWX3123A59789Lager ArtikelIntegrated Routing SE, 250µmC Länge43222236857-00506
    FDNIR-CXBCWX3123A59789Lager ArtikelIntegrated Routing SE, 250µmC Länge mit Korb43222236857-00509
    FDNIR-CXBCXN3123A59789Lager ArtikelIntegrated Routing SC-BC Länge mit Korb86422272857-00898
    FDNIR-CXXCXN3123A59789Lager ArtikelIntegrated Routing SC-BC Länge86422272857-00902
    FDNIR-ABBAWX3123A16561Lager ArtikelIntegrated Routing SE, 250µmAB Länge mit Korb14422212857-01000
    FDNIR-ABXAWX3123A16561Lager ArtikelIntegrated Routing SE, 250µmAB Länge14422212857-01004
    FDNIR-AXBAWX3123A16455Lager ArtikelIntegrated Routing SE, 250µmA Länge mit Korb722226857-01008
    FDNIR-AXXAWX3123A16455Lager ArtikelIntegrated Routing SE, 250µmA Länge722226857-01012
    FDNIR-AXXASX3123A16455Lager ArtikelIntegrated Routing SE, 250µmA Länge1442226857-01074
    FDNIR-ABBASX3123A16561Lager ArtikelIntegrated Routing SE, 250µmAB Länge mit Korb28822212857-01156
    FDNIR-AXBASX312ANT16455Lager ArtikelIntegrated Routing SE, 250µmA Länge mit Korb1442226857-02068
    FDNIR-ABXASX312ANT16561Lager ArtikelIntegrated Routing SE, 250µmAB Länge28822212857-02082
    FDNIR-BXXCSX312ANT59663Lager ArtikelIntegrated Routing SE, 250µmB Länge57622224857-02083
    FDNIR-BXBCSX312ANT59663Lager ArtikelIntegrated Routing SE, 250µmB Länge mit Korb57622224857-02084
    FDNIR-CXXCSX312ANT59789Lager ArtikelIntegrated Routing SE, 250µmC Länge86422236857-02085
    FDNIR-CXBCSX312ANT59789Lager ArtikelIntegrated Routing SE, 250µmC Länge mit Korb86422236857-02086
    FDNIR-CXXCXS312ANT59789Lager ArtikelIntegrated Routing SC-BC Länge86422272857-02087
    FDNIR-CXBCXS312ANT59789Lager ArtikelIntegrated Routing SC-BC Länge mit Korb86422272857-02088
  • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
    DownloadbeschreibungKategorieLetzte Aktualisierung
    Broschüre Glasfaser-Management-Systeme23.09.2021
    Flyer Faserspleißmuffen21.04.2022
