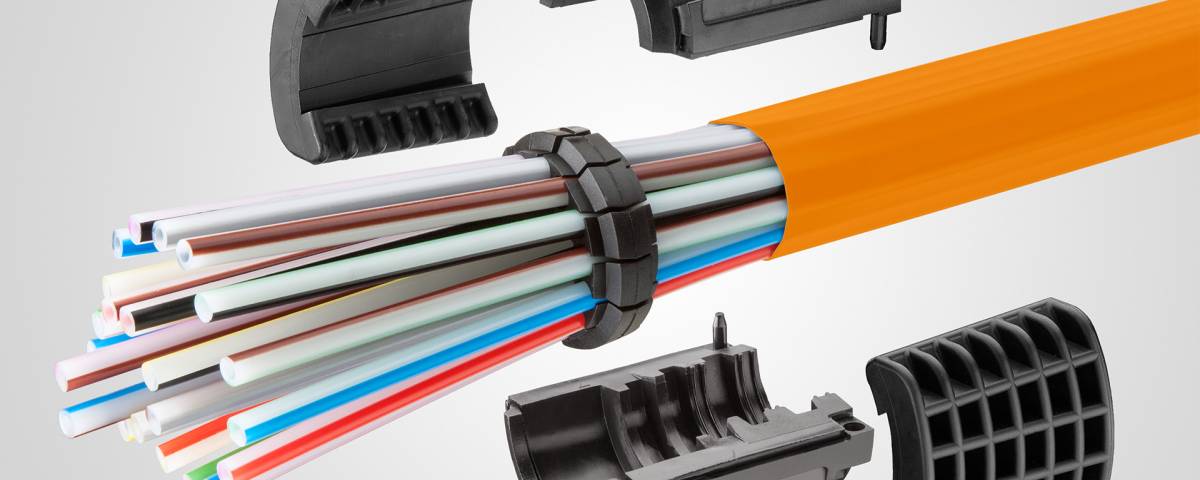

Bewährt und für jedes Gelände geeignet.

speedpipe Rohrverbände ground im offenen Graben verlegen.

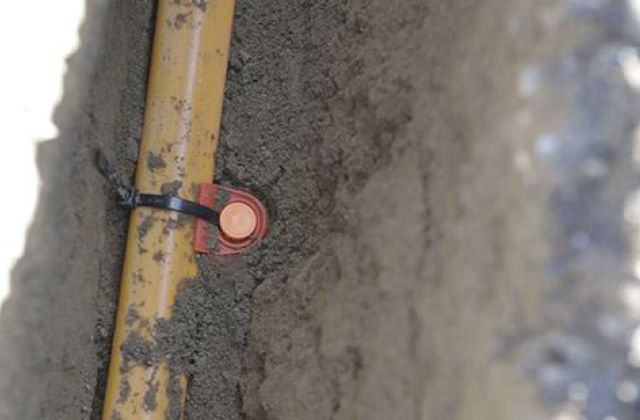

Grabensohle und Rohrbettung

Die Verlegung von SRV-G tc im offenen Rohrgraben ist für jedes Gelände und jeden Abschnitt des Breitbandausbaus geeignet.

Speedpipe Rohrverband Grabensohle Rohrbettung

Aufbau und Struktur der Rohrbettung

In felsigem oder steinigem Untergrund ist die Grabensohle mindestens 0,15 m tiefer auszuheben und der Aushub durch eine steinfreie Schicht (Sand 0-6, mit Größtkorn Ø 6 mm) zu ersetzen. Nach Verlegung ist im gespannten Zustand die Leitungszone bis 10 cm über dem Rohrverbandsscheitel mit Sand zu verfüllen (siehe ZTV-TKNetz 10 / 11 und Verlegeanleitung für erdverlegbare Kabelschutzrohre aus PE-HD.)

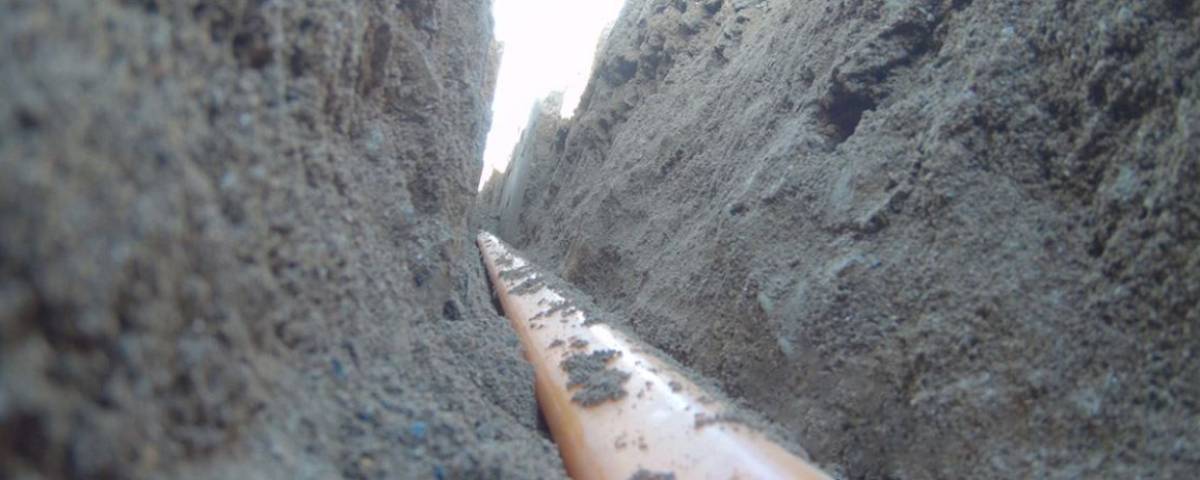

Offener Graben/Grabensohle Rohrbettung speedpipe-ground

Was ist bei offenem Graben zwingend zu beachten?

Zum Schutz der speedpipe für Grabensohle und Rohrbettung darf nur steinfreies, verdichtungsfähiges Material verwendet werden. Die Grabensohle ist vor dem Verlegevorgang mit leichtem Verdichtungsgerät abzurütteln. Dabei ist auf eine gleichmäßige Verdichtung zu achten. Maschinelle Verdichtungsgeräte dürfen
erst nach einer Überdeckung von 30 cm verwendet werden.

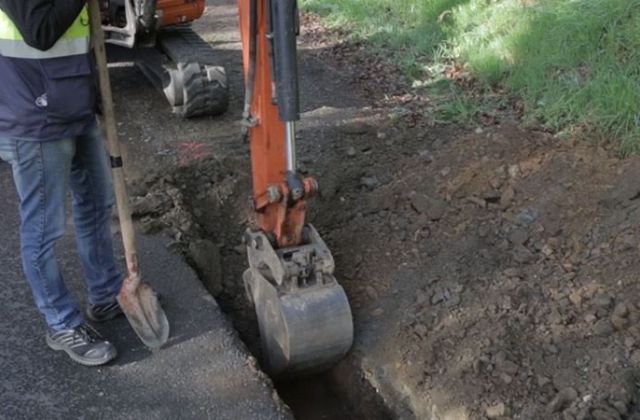

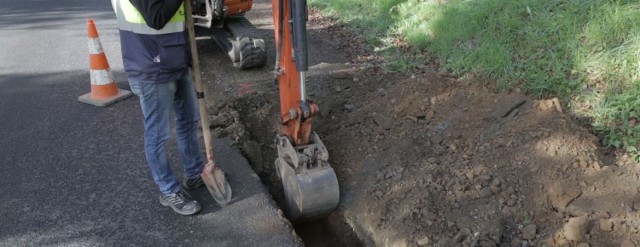

Speedpipe Rohrverband SRV-g tc offener Graben Bagger

Vorteile Offener Graben:

hohe Lebensdauer
i.d.R. keine Einschränkungen hinsichtlich Nennweite, Profilart und Rohwerkstoff
hohe Verfügbarkeit von Rohren und Bauteilen mit definierten Materialeigenschaften

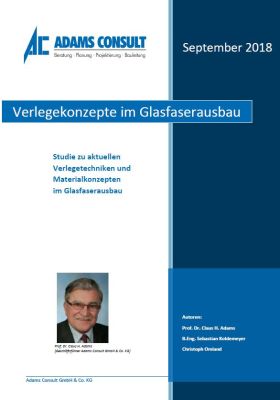

Quelle: Verlegekonzepte im Glasfaserausbau - Adams Consult (Whitepaper)

Eindrücke aus der Praxis

Verlegeanleitung & Whitepaper

Verlegeanleitung

speedpipe Rohrverbände SRV-G / SRV-G tc

Download

Online Ansehen

Whitepaper

Verlegetechniken im Glasfaserausbau

Download

speedpipe Rohrverbände ground

Alle Spalten anzeigen

Bezeichnung	Farbe	Länge (m)	speedpipe Anzahl	Dxs (mm)	Gewicht (kg/m)	Spule (mm)	Gewicht (kg)*	Variante	Art.-Nr.
SRV-G 2 × 7 tc	orange	400	2	7×1,5	ca. 0,08	700×370	ca. 50	DIN	1445
SRV-G 7 × 7 tc	orange	4000	7	7×1,5	ca. 0,25	2400×1200	ca. 1325	DIN	1529
SRV-G 8 × 7 + 1 × 12 tc	orange	4000	8 \| 1	7×1,5 \| 12×2,0	ca. 0,34	2400×1200	ca. 1685	DIN	1850
SRV-G 12 × 7 tc	orange	4000	12	7×1,5	ca. 0,36	2400×1200	ca. 1765	DIN	1767
SRV-G 12 × 7 + 1 × 14 tc	orange	2650	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2400×1200	ca. 1600	DIN	1458
SRV-G 14 × 7 tc	orange	2650	14	7×1,5	ca. 0,45	2400×1200	ca. 1520	DIN	1535
SRV-G 18 × 7 tc	orange	2650	18	7×1,5	ca. 0,55	2400×1200	ca. 1785	gabo	1242
SRV-G 22 × 7 + 1 × 12 tc	orange	1950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2400×1200	ca. 1730	DIN	2902
SRV-G 24 × 7 tc	orange	1950	24	7×1,5	ca. 0,71	2400×1200	ca. 1710	DIN	1541
SRV-G 24 × 7 + 1 × 14 tc	orange	1570	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2400×1200	ca. 1570	DIN	1527
SRV-G 2 × 10 tc	orange	900	2	10×2,0	ca. 0,14	1200×370	ca. 160	DIN	2387
SRV-G 7 × 10 tc	orange	3650	7	10×2,0	ca. 0,41	2400×1200	ca. 1760	DIN	2556
SRV-G 12 × 10 tc	orange	1800	12	10×2,0	ca. 0,67	2400×1200	ca. 1535	DIN	1839
SRV-G 24 × 10 tc	orange	900	24	10×2,0	ca. 1,27	2400×1200	ca. 1470	DIN	2625
SRV-G 3 × 7 tc	orange	4000	3	7×1,5	ca. 0,1	2400×1200	ca. 730	DIN	1744
SRV-G 3 × 7 + 3 × 12 tc	grün	4000	3 \| 3	7×1,5 \| 12×2,0	ca. 0,291	2400×1200	ca. 1490	DIN	3289
SRV-G 4 × 7 tc	orange	4000	4	7×1,5	ca. 0,125	2400×1200	ca. 850	DIN	1746
SRV-G 10 × 7 + 1 × 16 tc	orange	2650	10 \| 1	7×1,5 \| 16×2,0	ca. 0,37	2400×1200	ca. 1306	DIN	2831
SRV-G 12 × 7 + 3 × 14 tc	orange	1570	12 \| 3	7×1,5 \| 14×2,0	ca. 0,57	2400×1200	ca. 1220	DIN	2870
SRV-G 12 × 10 + 1 × 16 tc	grün	1800	12 \| 1	10×2,0 \| 16×2,0	ca. 0,72	2400×1200	ca. 1620	DIN	3315
SRV-G 14 × 10 tc	orange	1800	14	10×2,0	ca. 0,731	2400×1200	ca. 1641	DIN	2814
SRV-G 7 × 7 tc	orange	750	7	7×1,5	ca. 0,25	2000×1200	ca. 400	gabo	1993
SRV-G 12 × 7 tc		1950	12	7×1,5	ca. 0,36	2000×1200	ca. 900	DIN	2385
SRV-G 12 × 7 + 1 × 14 tc	orange	1550	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2000×1200	ca. 910	DIN	2041
SRV-G 14 × 7 tc	orange	1550	14	7×1,5	ca. 0,45	2000×1200	ca. 895	gabo	1946
SRV-G 22 × 7 + 1 × 12 tc	grün	950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2000×1200	ca. 875	DIN	3346
SRV-G 24 × 7 tc	grün	850	24	7×1,5	ca. 0,71	2000×1200	ca. 810	DIN	3399
SRV-G 24 × 7 + 1 × 14 tc	orange	750	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2000×1200	ca. 785	DIN	2043
SRV-G 12 × 10 tc	orange	1000	12	10×2,0	ca. 0,67	2000×1200	ca. 880	DIN	2080
SRV-G 7 × 7 tc	orange	4000	7	7×1,5	ca. 0,25	2400×1200	ca. 1325	gabo	1283
SRV-G 8 × 7 + 1 × 12 tc	orange	4000	8 \| 1	7×1,5 \| 12×2,0	ca. 0,34	2400×1200	ca. 1685	gabo	1289
SRV-G 12 × 7 tc	orange	4000	12	7×1,5	ca. 0,36	2400×1200	ca. 1765	gabo	1238
SRV-G 12 × 7 + 1 × 14 tc	orange	2650	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2400×1200	ca. 1600	gabo	1734
SRV-G 14 × 7 tc	orange	2650	14	7×1,5	ca. 0,45	2400×1200	ca. 1520	gabo	1285
SRV-G 22 × 7 + 1 × 12 tc	orange	1950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2400×1200	ca. 1730	gabo	1291
SRV-G 24 × 7 tc	orange	1950	24	7×1,5	ca. 0,71	2400×1200	ca. 1710	gabo	1287
SRV-G 24 × 7 + 1 × 14 tc	orange	1570	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2400×1200	ca. 1570	gabo	1294
SRV-G 2 × 10 tc	orange	900	2	10×2,0	ca. 0,14	1200×370	ca. 160	gabo	1443
SRV-G 7 × 10 tc	orange	3650	7	10×2,0	ca. 0,41	2400×1200	ca. 1760	gabo	1756
SRV-G 12 × 10 tc	orange	1800	12	10×2,0	ca. 0,67	2400×1200	ca. 1535	gabo	1269
SRV-G 12 × 7 + 1 × 14 tc	orange	1550	12 \| 1	7×1,5 \| 14×2,0	ca. 0,46	2000×1200	ca. 910	gabo	2804
SRV-G 22 × 7 + 1 × 12 tc	orange	950	22 \| 1	7×1,5 \| 12×2,0	ca. 0,72	2000×1200	ca. 875	gabo	2084
SRV-G 24 × 7 tc	orange	850	24	7×1,5	ca. 0,71	2000×1200	ca. 810	gabo	1991
SRV-G 24 × 7 + 1 × 14 tc	orange	750	24 \| 1	7×1,5 \| 14×2,0	ca. 0,79	2000×1200	ca. 785	gabo	1954
