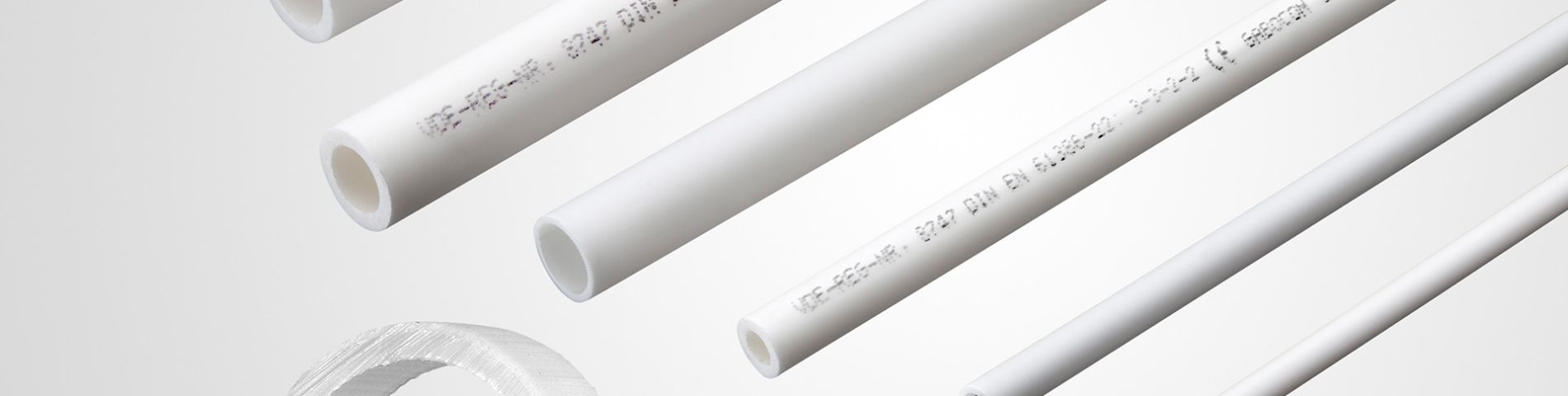

    speedpipe indoor: Brandschutz und sichere Netzwerke im Gebäude.

speedpipe indoor

speedpipe indoor Anforderungen Brandschutz

Gemäß EU-Niederspannungsrichtlinie 2014/35/EU ist das speedpipe indoor System vollumfänglich nach EN 61386-22 geprüft, z.B.

  • Brandprüfungen entsprechend der gesetzlichen Sicherheitsziele
  • Installations- und Verlegeregelungen
  • Kompatibilität mit Brandschott
CE geprüfte speedpipe indoor

Die zentrale Norm

Elektroinstallationsrohrsysteme für elektrische Energie und für Informationen – Teil 22: Besondere Anforderungen für biegsame Elektroinstallationsrohrsysteme (IEC 61386-22:2002). Alle speedpipe indoor Dimensionen wurden geprüft und erhielten über die DIN EN 61386-22 ihren Klassifizierungscode. Somit kann die Verlegung nach DIN VDE 0100-520 aufgeschlüsselt werden. Die speedpipe indoor erhalten ein VDE-Prüfzeichen sowie eine CE-Kennzeichnung.

Kompatibilität mit Brandschotts gemäß EN 61386-22

Kompatibilität mit Brandschotts gemäß EN 61386-22

Die verschiedenen speedpipe indoor Dimensionen und Komponenten sind geeignet für die Verlegung in Brandschotts für Wand- und Mauerdurchführungen.

Bitte beachten Sie:
Das in Kombination mit speedpipe indoor verwendete Brandschott muss in seiner Allgemeinen Bauaufsichtlichen Zulassung (ABZ) oder seinem European Technical Assessment (ETA) über eine entsprechende Anwendungsmöglichkeit für „biegsame Elektroinstallationsrohre nach EN 61386-22“ oder den direkten Verweis auf speedpipe indoor verfügen.

speedpipe indoor Zertifikate

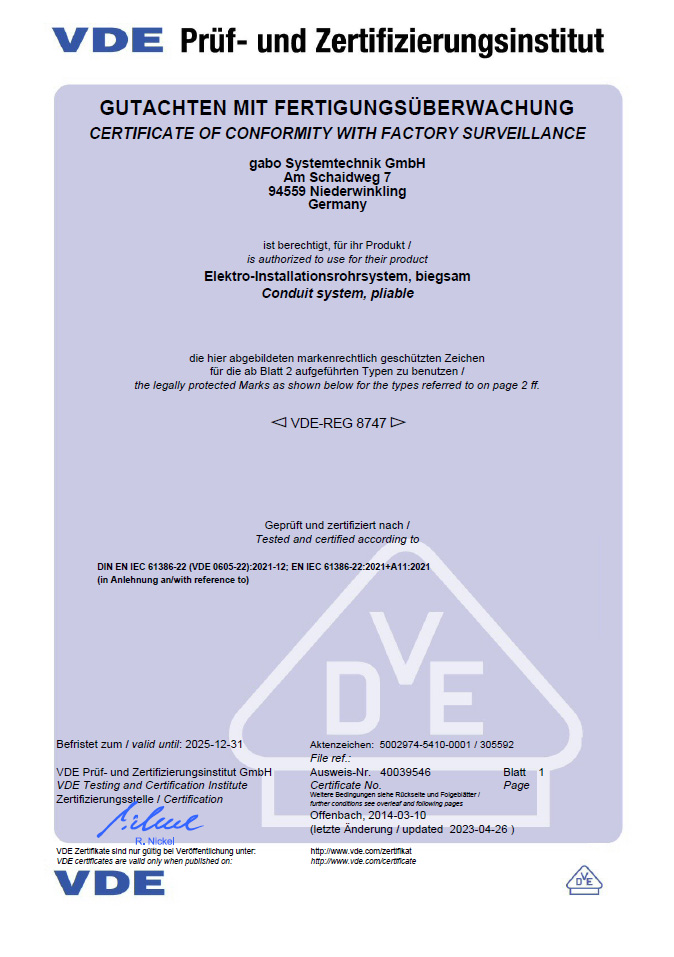

  • pruef-_und_zertifizierungsbericht_speedpipe-indoor_-_din_en_61386-22_seite_1.jpg

    EN 61386-22 (VDE 0605)

    Anforderungen an Elektroinstallationsrohrsysteme

    Gutachten mit Fertigungsüberwachung

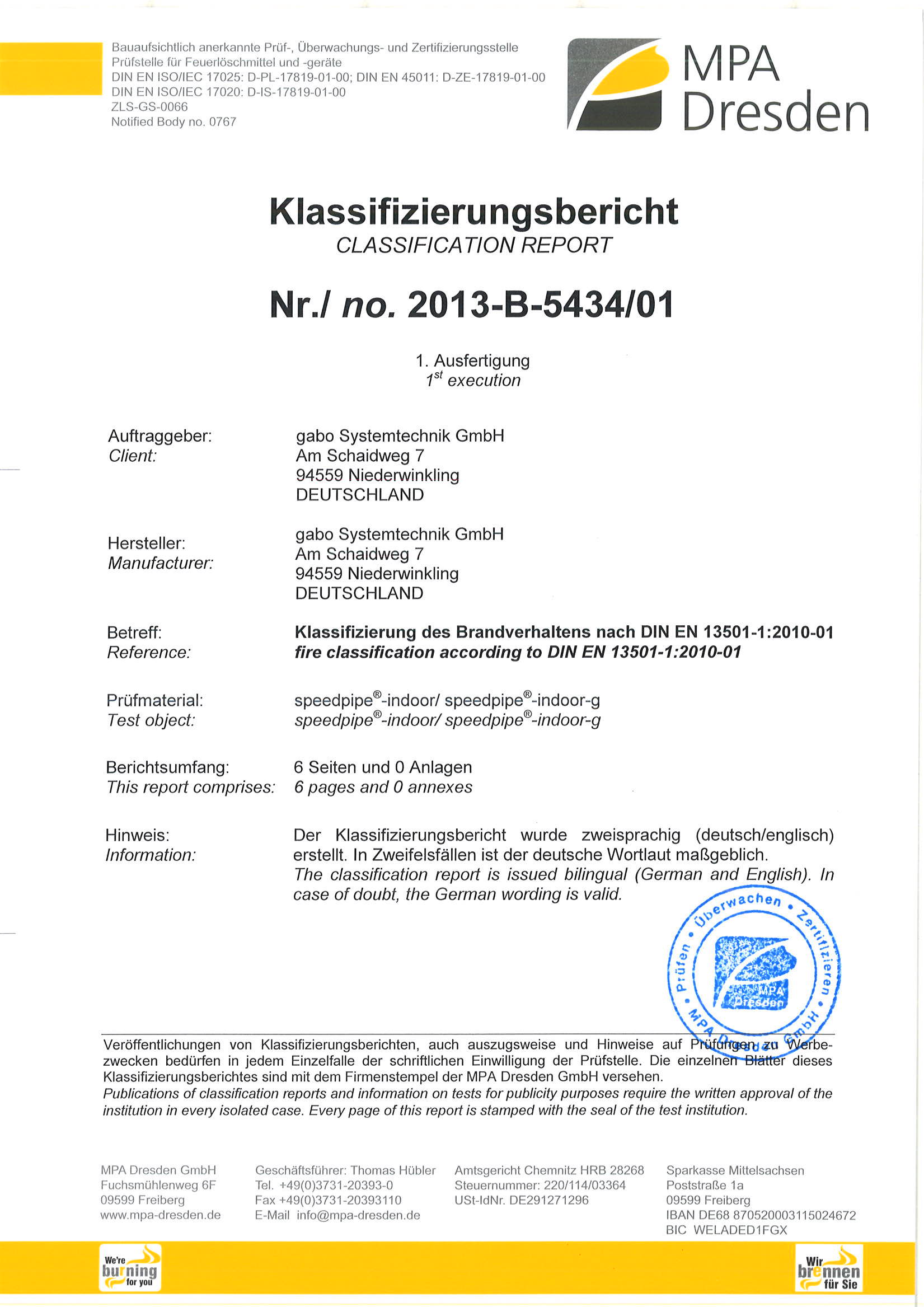

  • klassifizierungsbericht_-_speedpipe-indoor_und_speedpipe-indoor-g_-_din_en_13501-1_seite_1.jpg

    DIN EN 13501-1

    Bauprodukte

    Klassifizierungsbericht: speedpipe indoor und speedpipe indoor ground

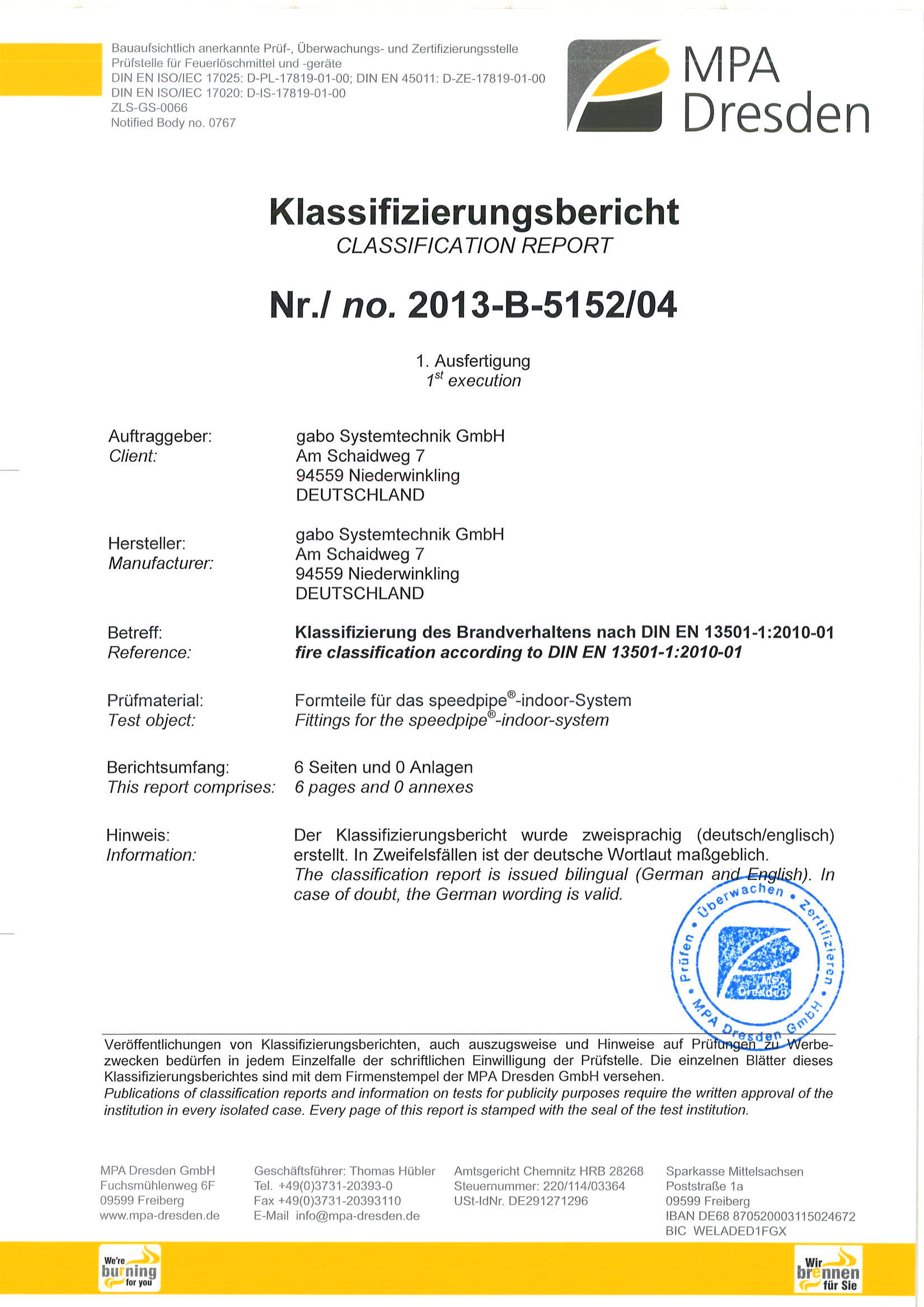

  • klassifizierungsbericht_-_formteile_fuer_das_speedpipe-indoor-system_-_din_en_13501-1_seite_1.jpg

    DIN EN 13501-1

    Bauprodukte

    Klassifizierungsbericht: Formteile für das speedpipe indoor System

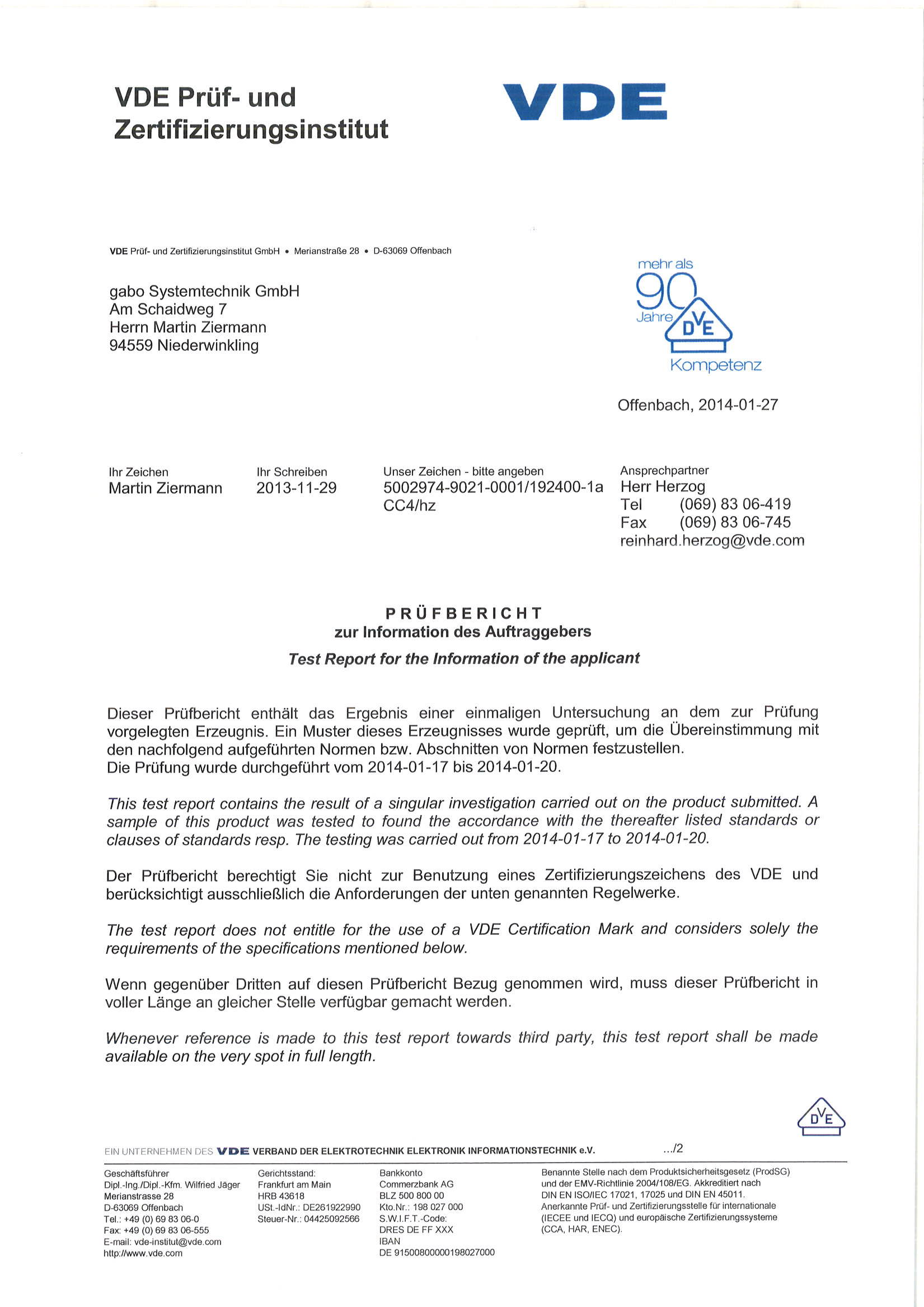

  • pruefbericht_speedpipe-indoor_nach_din_en_60684-2_seite_1.jpg

    EN 60684-2

    Halogenfreiheit

    Prüfbericht: speedpipe indoor System

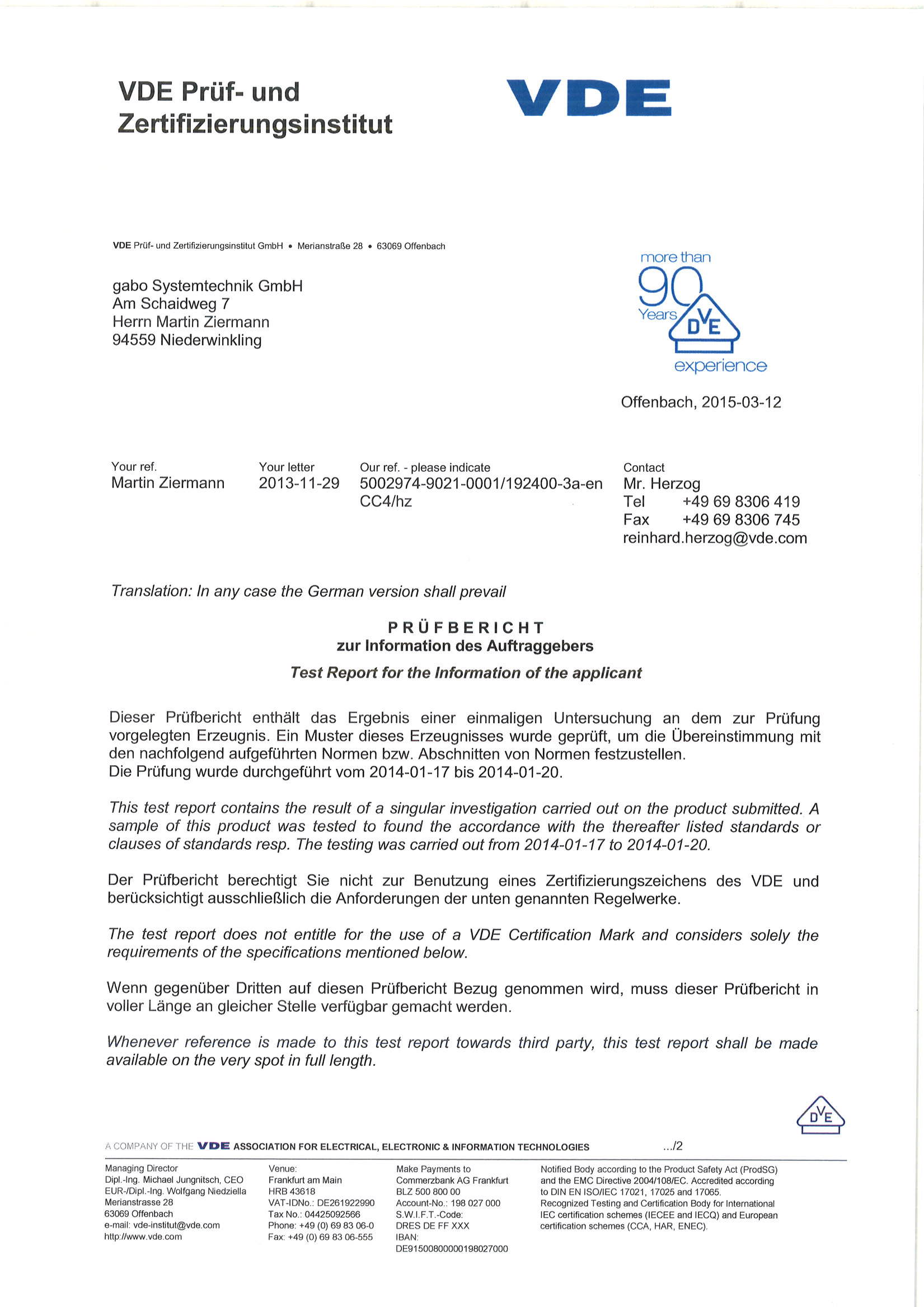

  • test_report_for_indoor_fittings_-_part_2_-_zero_halogen_according_en_60684-2_seite_1.jpg

    EN 60684-2

    Halogenfreiheit

    Prüfbericht: Formteile für das speedpipe indoor System

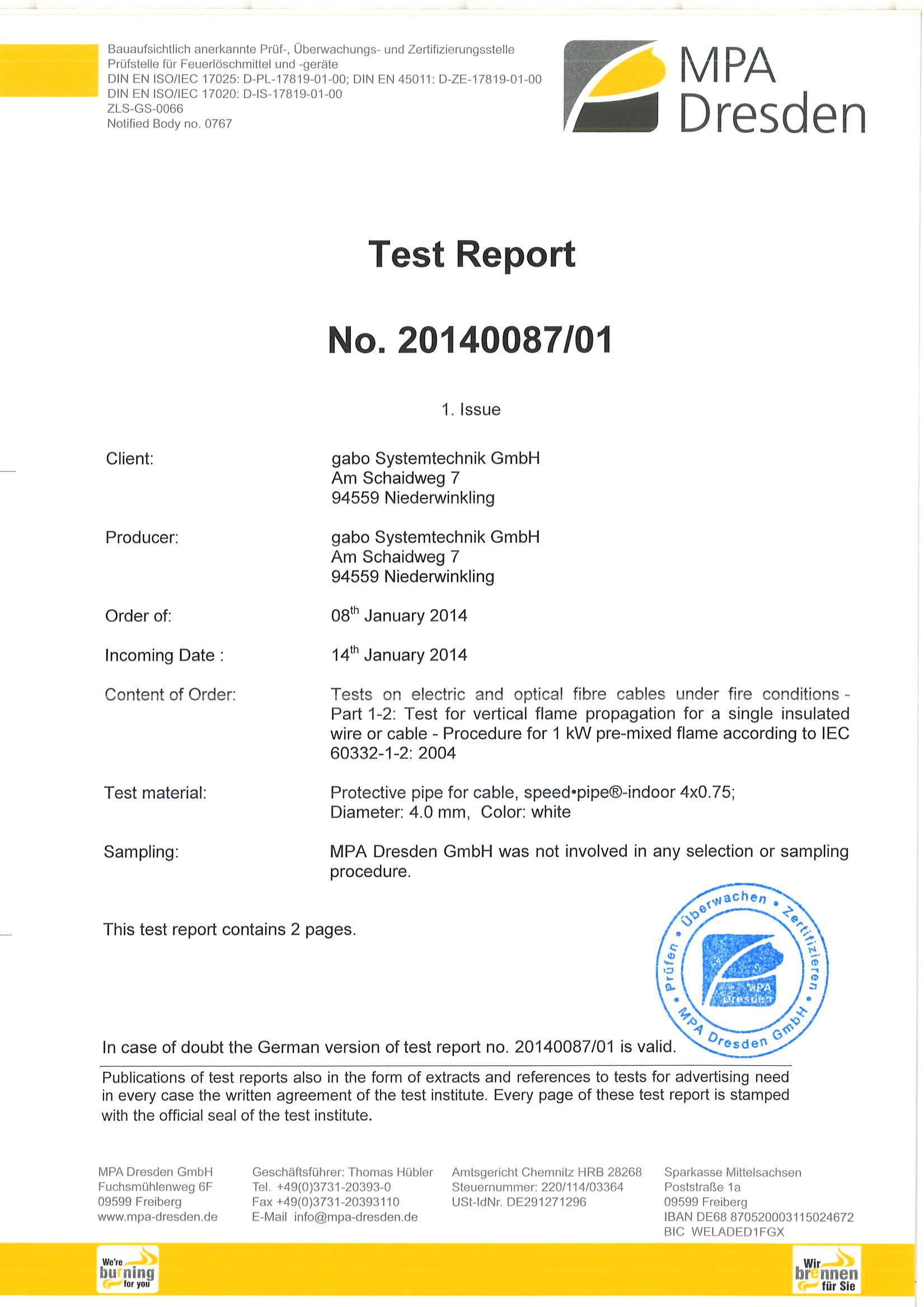

  • test_report_for_speedpipe-indoor_4x0_75_according_iec_60332-1-2_seite_1.jpg

    EN 60332-1-2 (IEC)

    Kabelprüfnorm

    Prüfbericht

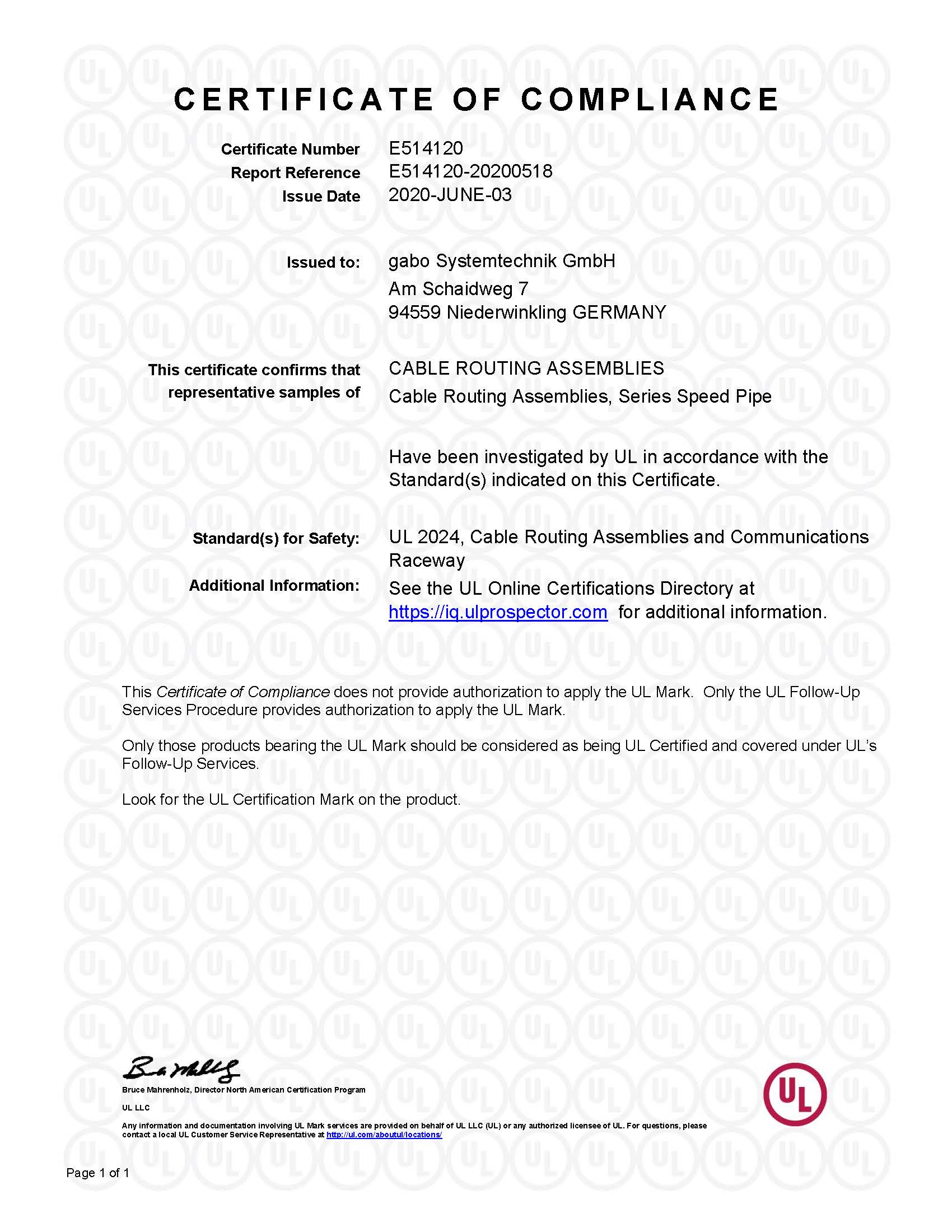

  • e514120-20200518-certificateofcompliance.jpg

    E514120

    Baugruppen zur Kabelführung

    Prüfbericht: speedpipe indoor System

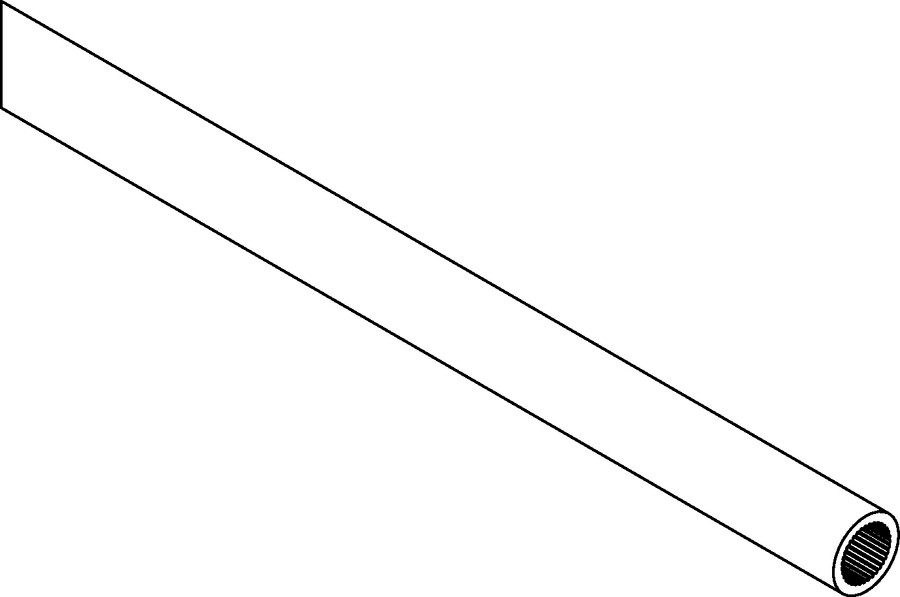

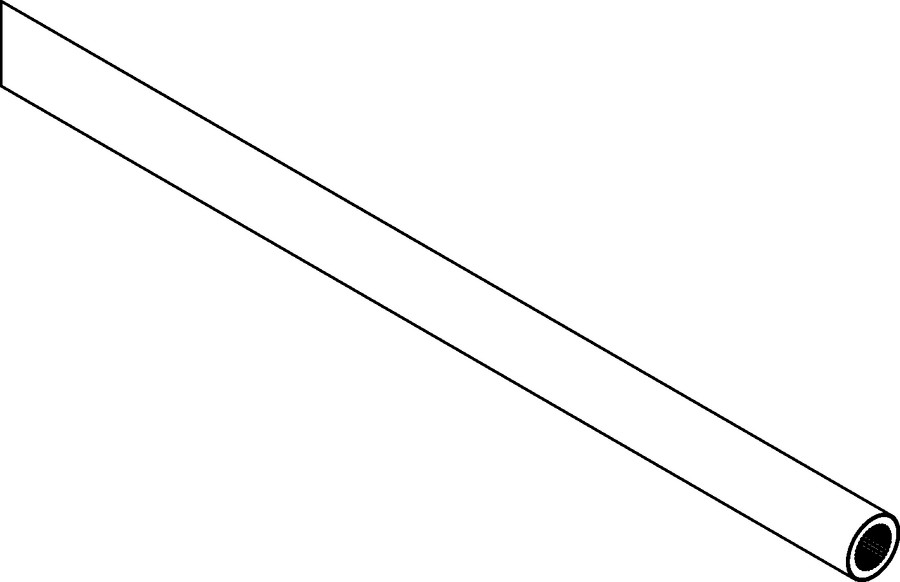

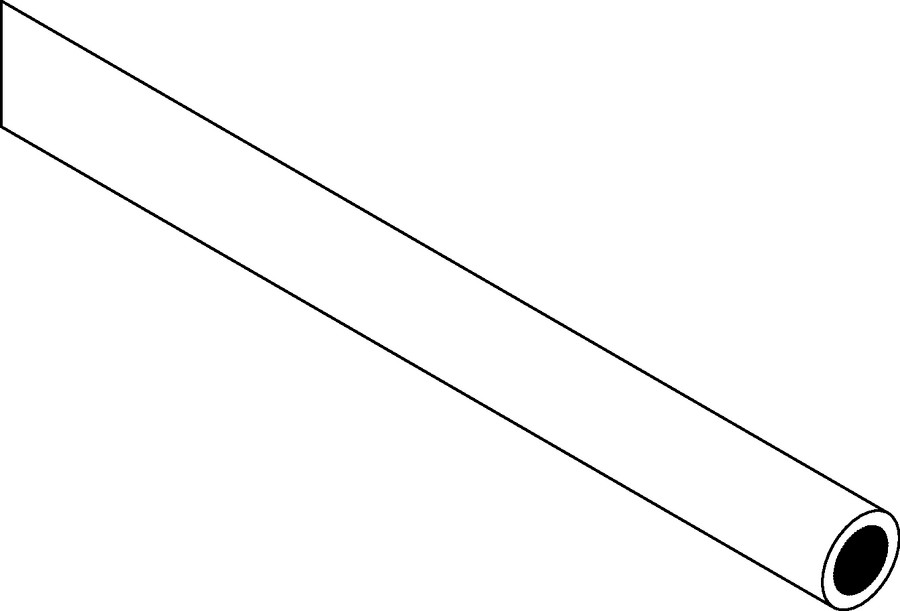

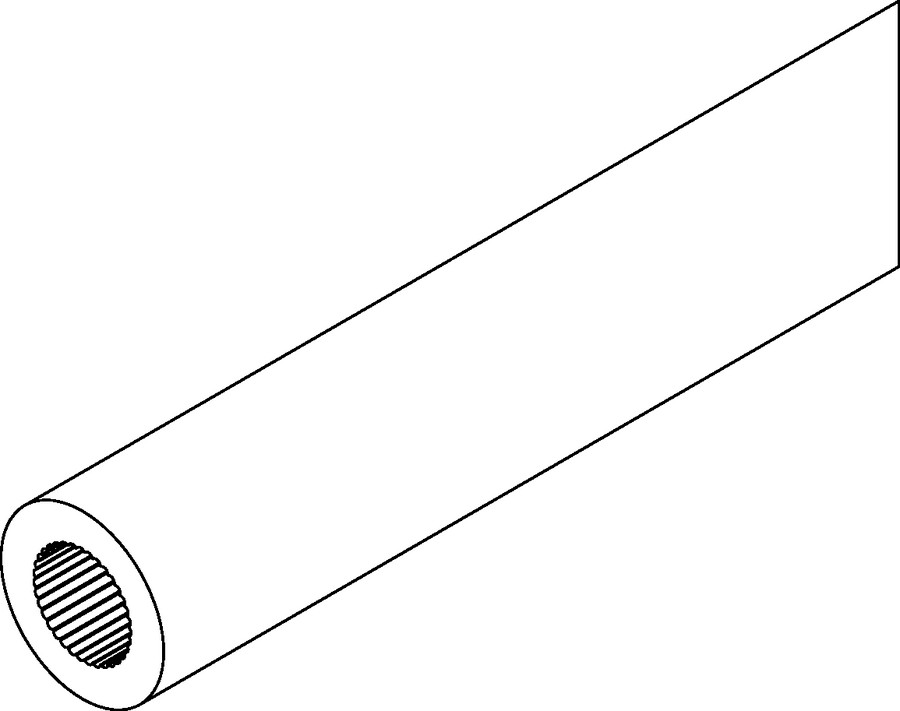

  • BezeichnungDxs (mm)kg / mSpule Dxs (mm)DruckstufeG (kg)*L (m)Art.-Nr.
    sp indoor 4 × 0,754×0,75ca. 0,008340×340×340 (Karton)PN 16ca. 96003510
    sp indoor 4 × 0,754×0,75ca. 0,008600×360PN 16ca. 1916003500
    sp indoor 5 × 0,755×0,75ca. 0,011340×340×340 (Karton)PN 16ca. 84003511
    sp indoor 5 × 0,755×0,75ca. 0,011600×360PN 16ca. 1710003501
    sp indoor 7 × 1,57×1,5ca. 0,030340×340×340 (Karton)PN 16ca. 122503513
    sp indoor 7 × 1,57×1,5ca. 0,030600×360PN 16ca. 215003502
    sp indoor 7 × 1,57×1,5ca. 0,030700×370PN 16ca. 5112503503
    sp indoor 10 × 1,010×1,0ca. 0,030700×370PN 10ca. 285003504
    sp indoor 10 × 1,010×1,0ca. 0,0301200×370PN 10ca. 10325003505
    sp indoor 10 × 2,010×2,0ca. 0,053700×370PN 16ca. 405003526
    sp indoor 10 × 2,010×2,0ca. 0,0531200×370PN 16ca. 16525003525
    sp indoor 12 × 2,012×2,0ca. 0,066700×370PN 16ca. 363503506
    sp indoor 12 × 2,012×2,0ca. 0,0661200×370PN 16ca. 16020003507
    sp indoor 14 × 2,014×2,0ca. 0,076700×370PN 16ca. 322503508
    sp indoor 14 × 2,014×2,0ca. 0,0761200×370PN 16ca. 14215003509

    * Gesamtgewicht inkl. Spule

    Weitere Dimensionen auf Anfrage

    Farbe: weiß
