  • speedpipe-rohrverband-ground-srv-g.jpg

    speedpipe Rohrverbände ground: Durchmesser von mehr als 80 Millimeter von Kabelkanälen und Rohranlagen für Glasfaser nutzen.

dickwandige speedpipe ground
Einzelröhrchen im Verbund: SRV-G

Mit einem Kabelziehstrumpf direkt auf dem flexiblen Mantelrohr werden
die speedpipe Rohrverbände SRV-G in Kabelkanalrohre eingezogen.

  • Montagezeiten reduzieren und gleichzeitig die Installation vereinfachen: Durch die dickwandigen, innenliegenden speedpipe ground ist eine höhere Zugkraft am Rohrverband zulässig.
  • Für höhere Reichweiten empfehlen sich der Einsatz von Gleitmittel und das Mitdrehen der Spule. - für alle FTTx-Abschnitte geeignet: FTTN, FTTC, FTTB, FTTH

Hauptsächlicher Praxiseinsatz der Mikrorohre zum Glasfaser einblasen: Verteilerebene FTTN und FTTC und Kundenanschlüsse mit Glasfaser bis zum Haus (FTTB und FTTH)

Hinweis:

Jedes Rohr-in-Rohr System ist nur so gut wie seine Beständigkeit!

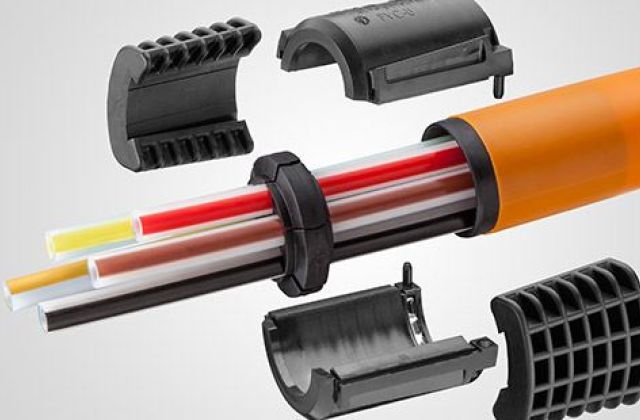

Für eine lange Nutzbarkeit und zum Schutz Ihrer aktiven Netztechnik sind gas-, schmutz- und wasserdichte Abdicht- und Fixierelemente essentiell.

  • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
    DownloadbeschreibungKategorieLetzte Aktualisierung
    Verlegenanleitung SRV-G / SRV-G tcVerlegeanleitungen22.07.2020
    SRV-G 40 / 3 x 14
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 50 / 10 x 7
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 50 / 4 x 14
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 50 / 4 x 16
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 50 / 5 x 14
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 50 / 5 x 12
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 32 / 6 x 7
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 40 / 5 x 10
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 32 / 4 x 10
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 40 / 3 x 16
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 50 / 7 x 10
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 40 / 8 x 7
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 40 / 4 x 12
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    SRV-G 32 / 3 x 12
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter19.01.2021
    kontaktieren. Es erfolgt keine Weitergabe an Dritte. Weitere Informationen zum Datenschutz finden Sie in der Datenschutzerklärung. Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de.
    * Pflichtfelder

    Schon registriert?
    Hier können Sie sich einloggen

  • FTTH/FTTB

    Bezeichnungkg / mG (kg)*AnzahlMantelrohr (orange) Dxs (mm)speedpipe Dxs (mm)L (m)Art.-Nr.
    SRV-G 32 / 6×7**ca. 0,20ca. 1100632×0,57×1,5350003068
    SRV-G 40 / 8×7ca. 0,26ca. 1300840×0,57×1,5350010326
    SRV-G 50 / 10×7ca. 0,35ca. 16001050×0,57×1,5350003419
    SRV-G 32 / 4×10ca. 0,25ca. 140432×0,510×2,045006129
    SRV-G 40 / 5×10**ca. 0,30ca. 1450540×0,510×2,0365005007
    SRV-G 50 / 7×10ca. 0,40ca. 1800750×0,510×2,0350005004

    Lieferung auf einer Holz-Einwegspule: 2400 x 1200mm; SRV-G 32 / 4x10 auf einer Holz-Einwegspule: 1200 x 370mm

    * Gesamtgewicht inklusive Spule

    ** nach technischer Klärung

    FTTN/FTTC

    BezeichnungL (mm)kg / mG (kg)*AnzahlMantelrohr (orange) Dxs (mm)speedpipe Dxs (mm)Art.-Nr.
    SRV-G 32 / 3×12400ca. 0,25ca. 130332 × 0,512×2,001203
    SRV-G 40 / 4×122700ca. 0,30ca. 1200440 × 0,512×2,010546
    SRV-G 50 / 5×122700ca. 0,40ca. 1450550 × 0,512×2,005001
    SRV-G 40 / 3×143400ca. 0,30ca. 1400340 × 0,514×2,008001
    SRV-G 50 / 4×141700ca. 0,36ca. 1000450 × 0,514×2,005100
    SRV-G 50 / 5×141700ca. 0,45ca. 1150550 × 0,514×2,008003
    SRV-G 40 / 3×162100ca. 0,34ca. 1100340 × 0,516×2,042312
    SRV-G 50 / 4×162100ca. 0,44ca. 1300450 × 0,516×2,042308
    SRV-G 40 / 14×73500ca. 0,40ca. 18001440×0,57×1,503067
    SRV-G 50 / 18×71800ca. 0,55ca. 14001850×0,57×1,502068
    SRV-G 50 / 24×71800ca. 0,70ca. 16502450×0,57×1,501672

    Lieferung auf einer Holz-Einwegspule: 2400×1200mm; 1200×370mm (SRV-G 32 / 3×12)

    * Gesamtgewicht inklusive Spule
