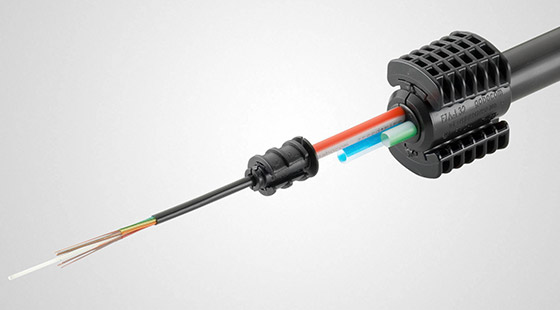

  • pe-rohr32-mit-speedpipe-eza-t.jpg

    speedpipe Rohrverbände Rohr-in-Rohr und Erdverlegung abdichten.

Einzelzugabdichtungen teilbar für Rohr-in-Rohr
Belegung, SRV-G und SRV-G tc

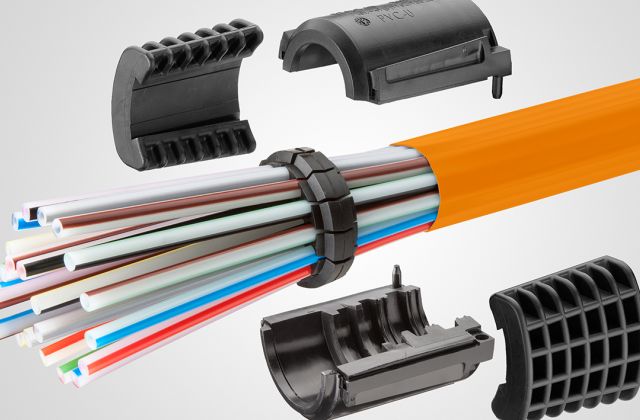

Einzelzugabdichtung teilbar speedipe

Mit der teilbaren Einzelzugabdichtung speedpipe Rohrverbände im Erdreich abdichten: Freie Wahl für alle Produktvarianten.

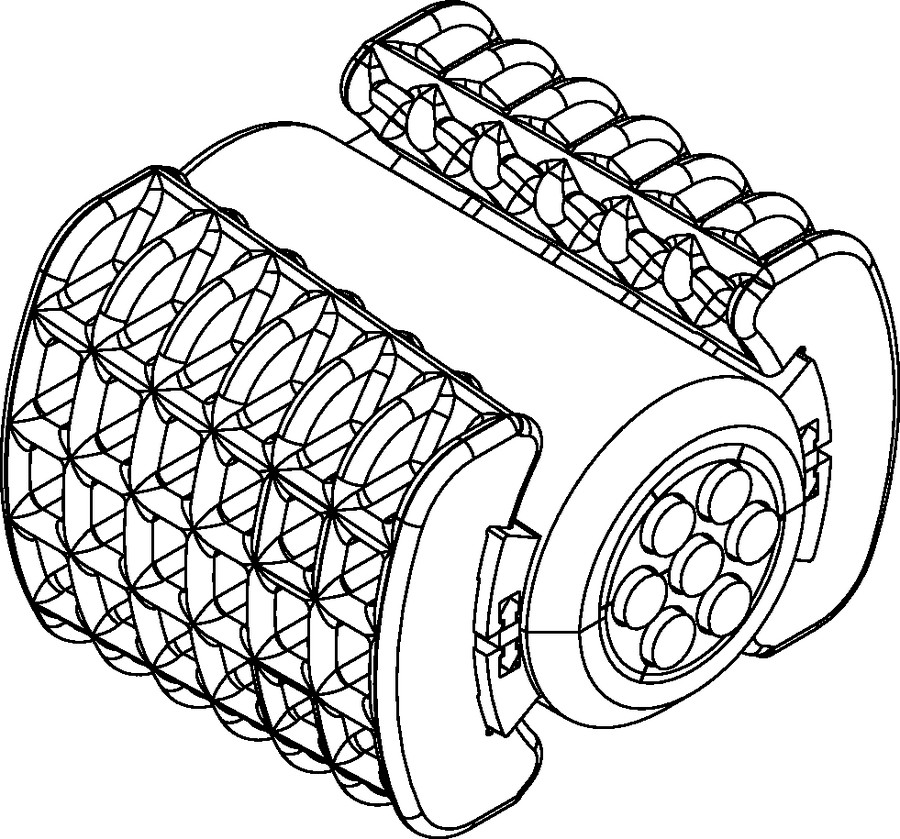

Abgestimmt auf alle SRV-G tc und Belegungsvarianten von PE-HD Rohren: Mit den variablen Dichtscheiben bleiben Rohrverbände sowie leere oder mit speedpipe / Kabel belegte Schutzrohre über Jahrzehnte sauber, trocken und einsatzbereit.

Selbst bis 0,5 bar gas- und wasserdicht, fixieren die teilbaren Elemente speedpipe in Rohr-in-Rohr Lösungen gegen temperaturbedingte Längenänderungen.

Montage

Einzelzugabdichtung EZA-t 32-63

In diesem Video zeigen wir Ihnen die schnelle und einfache Montage der gabocom EZA-t 32-63.

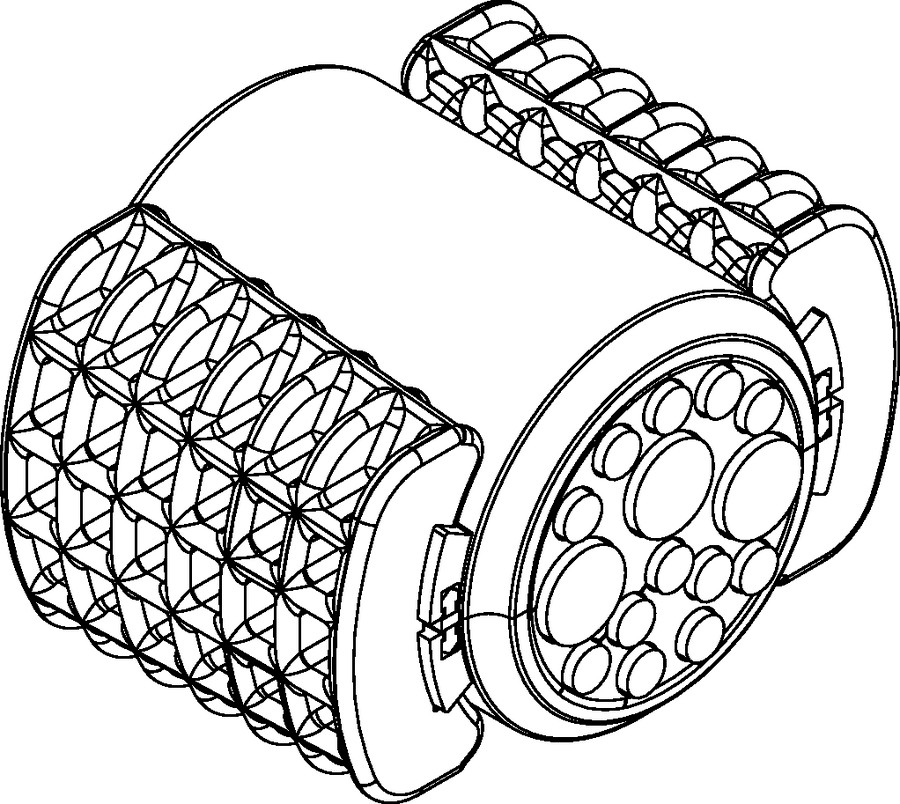

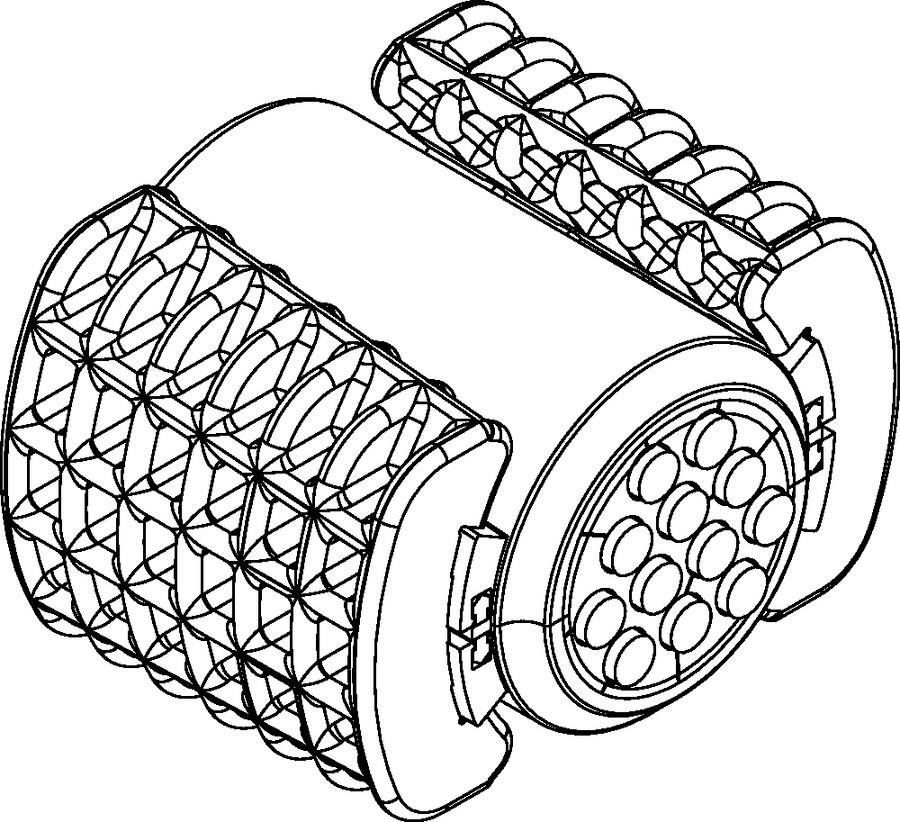

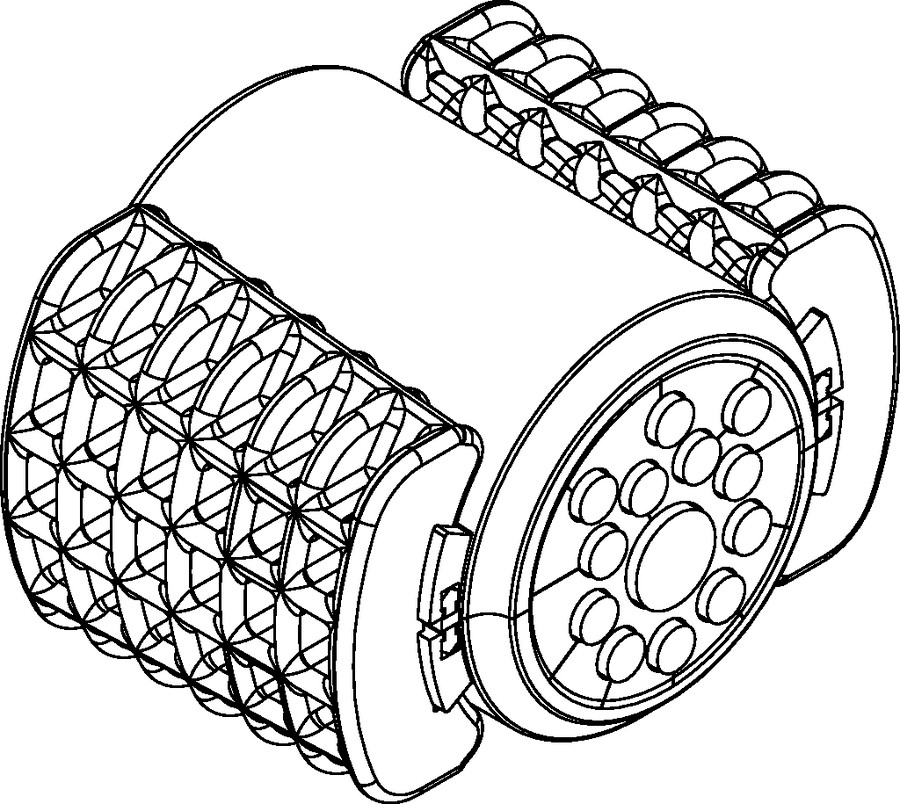

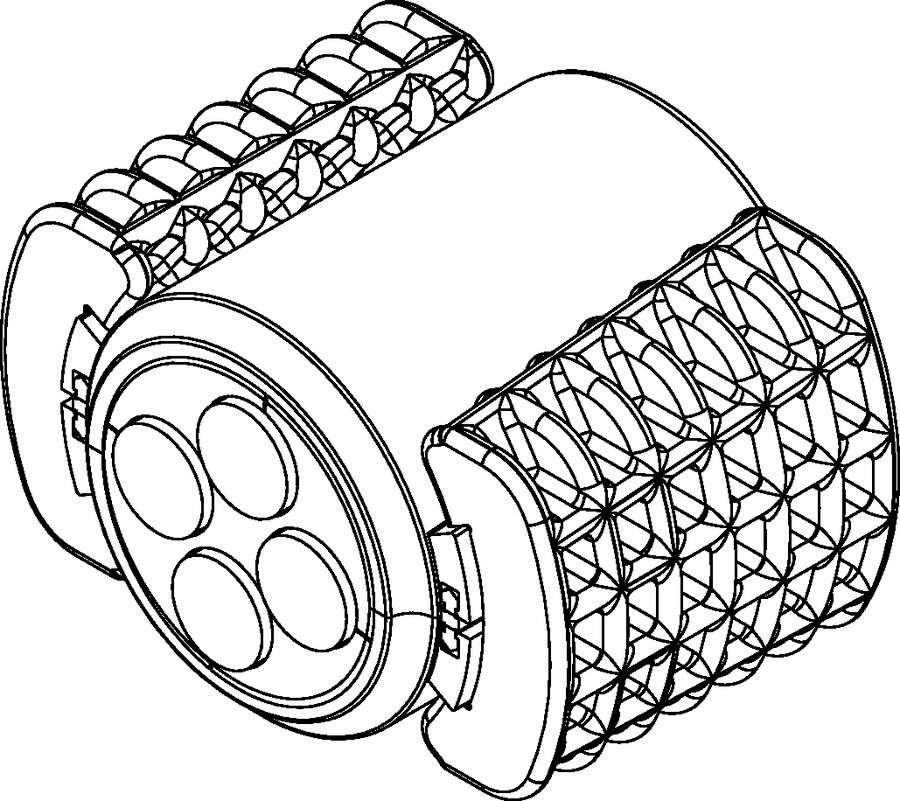

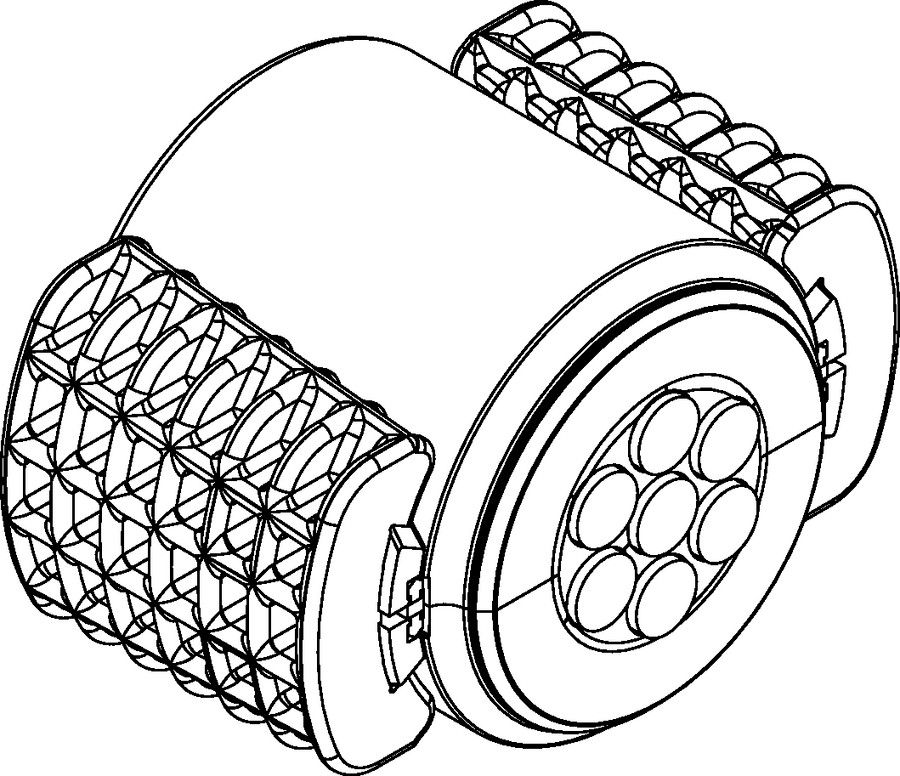

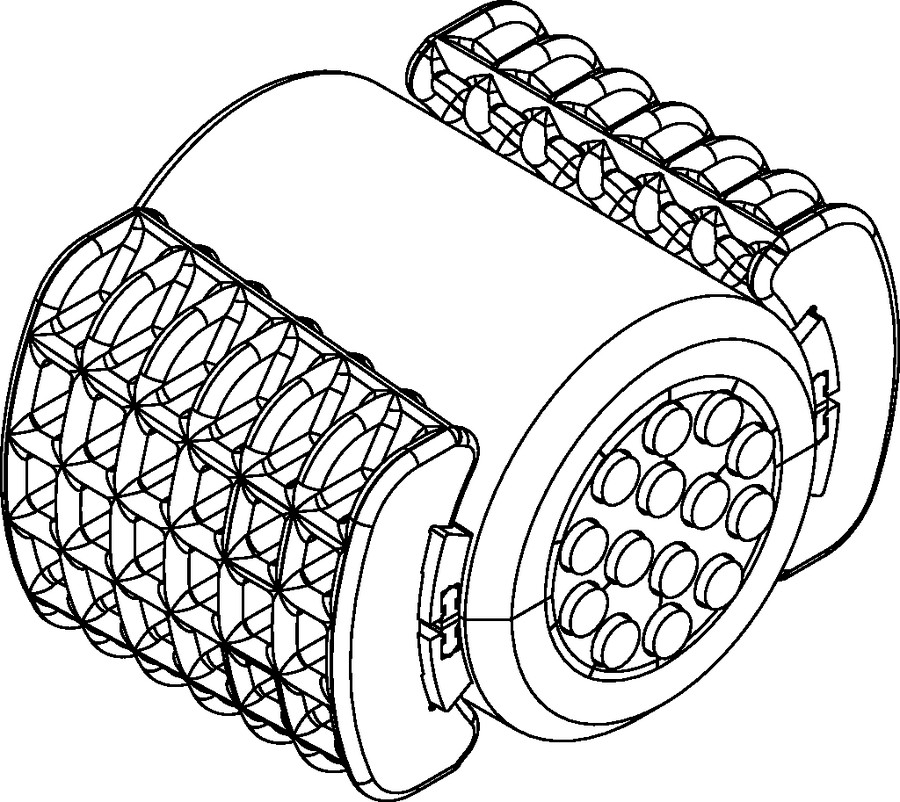

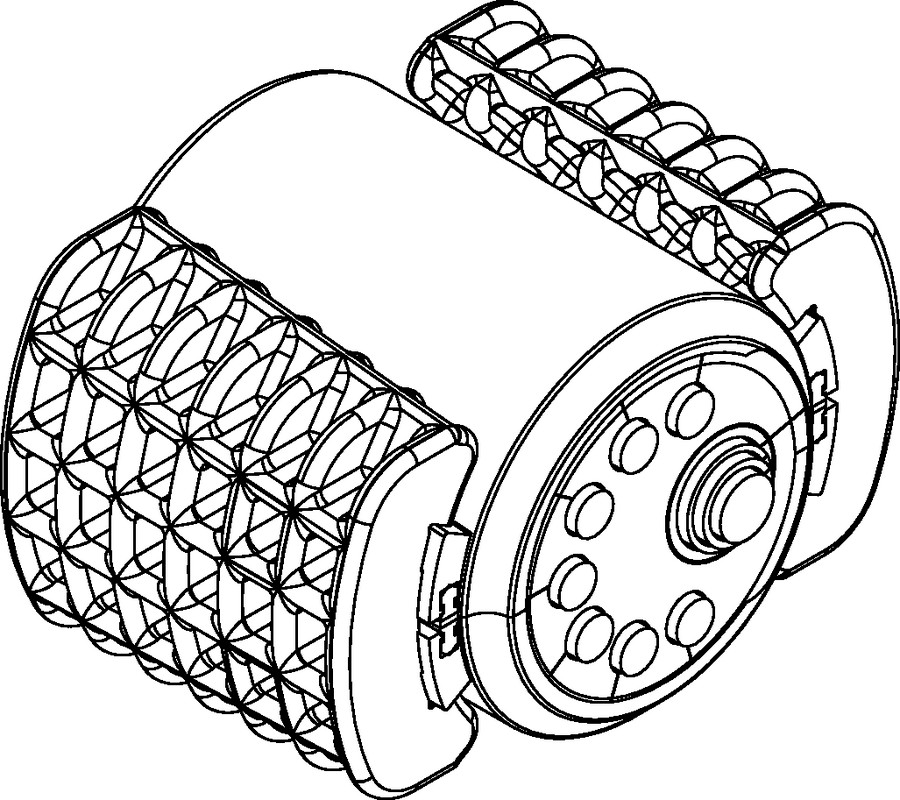

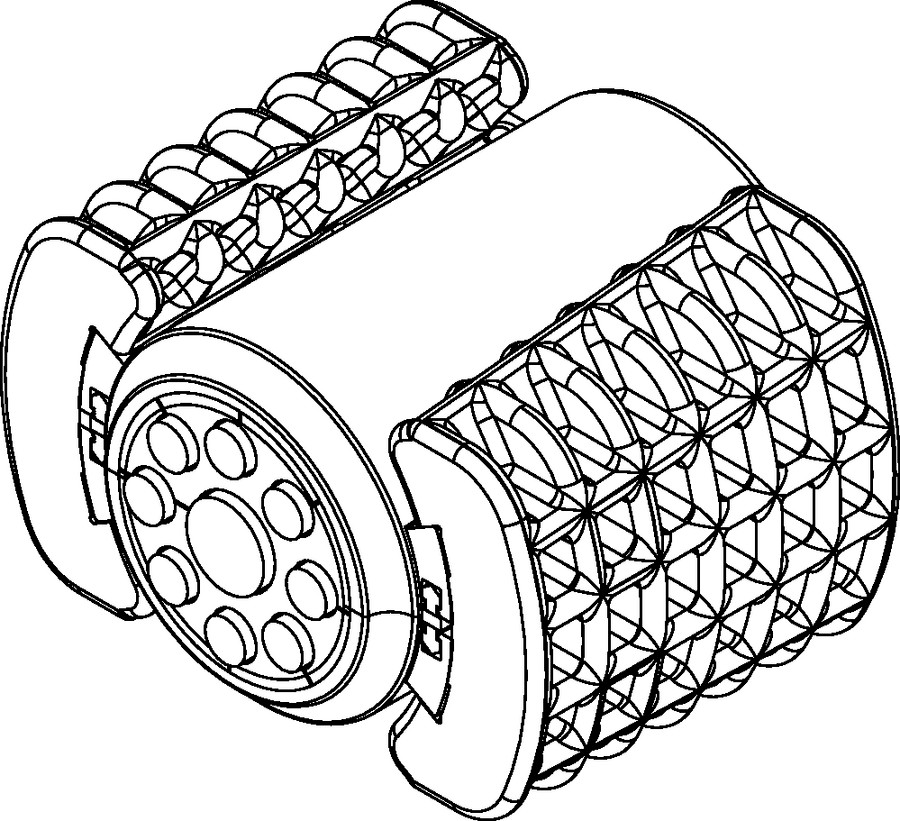

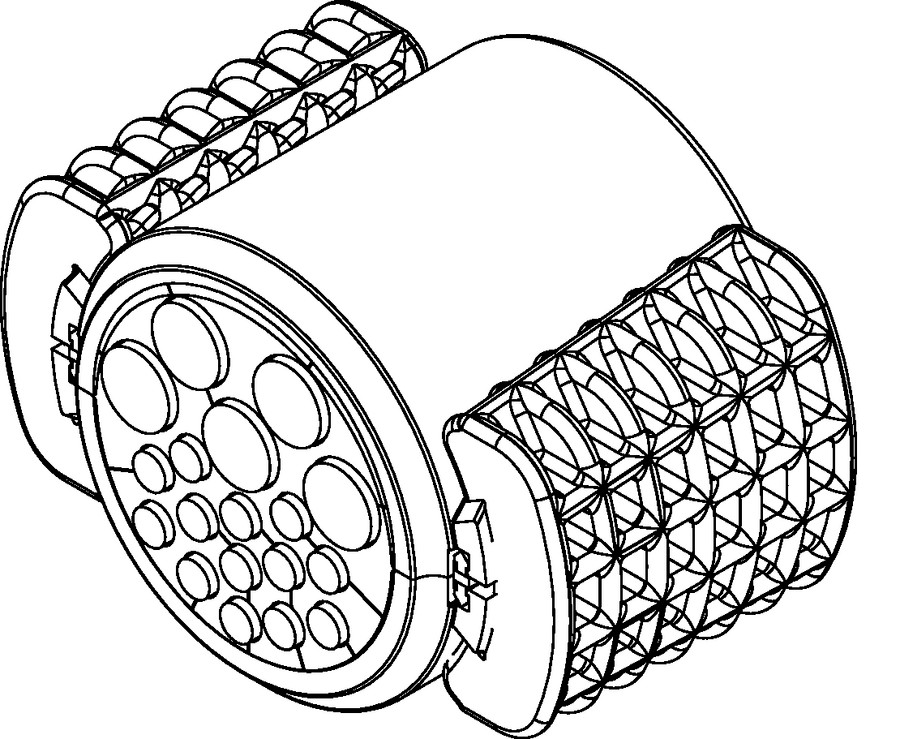

  • Einzelzugabdichtungen teilbar für Rohr-in-Rohr Belegung, SRV und SRV-G

    BezeichnungKabeldurchmesser min (mm)D (mm)speedpipe AnzahlEignung für speedpipe ground (mm)St. / VEKabeldurchmesser max (mm)Art.-Nr.

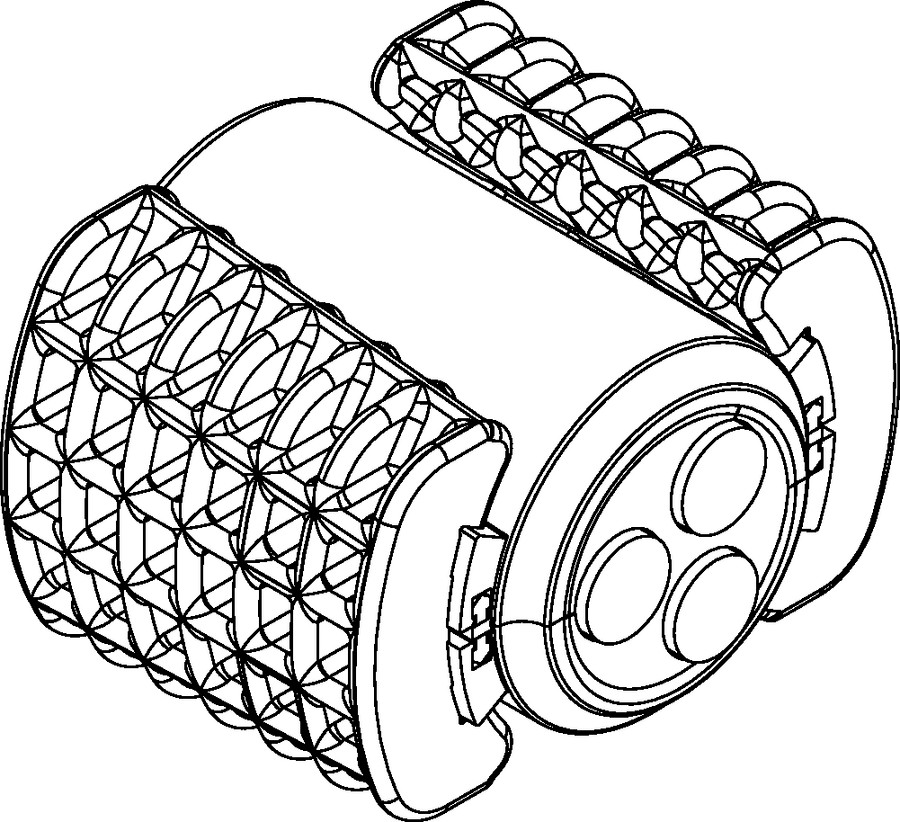

    EZA-t 32 / 3 × 10320-3101218,5506

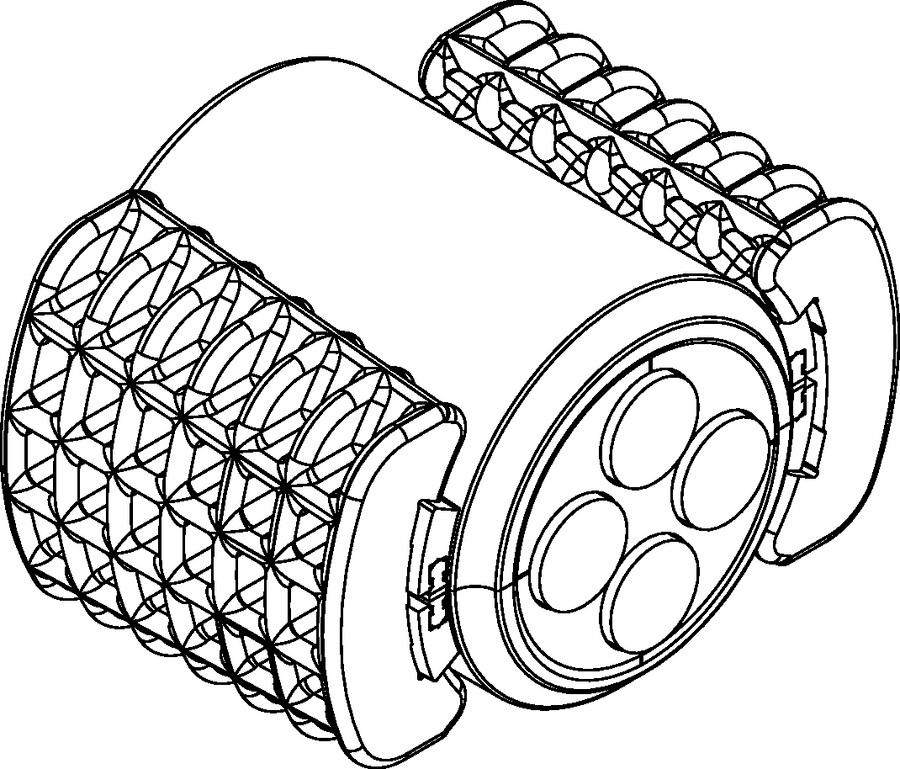

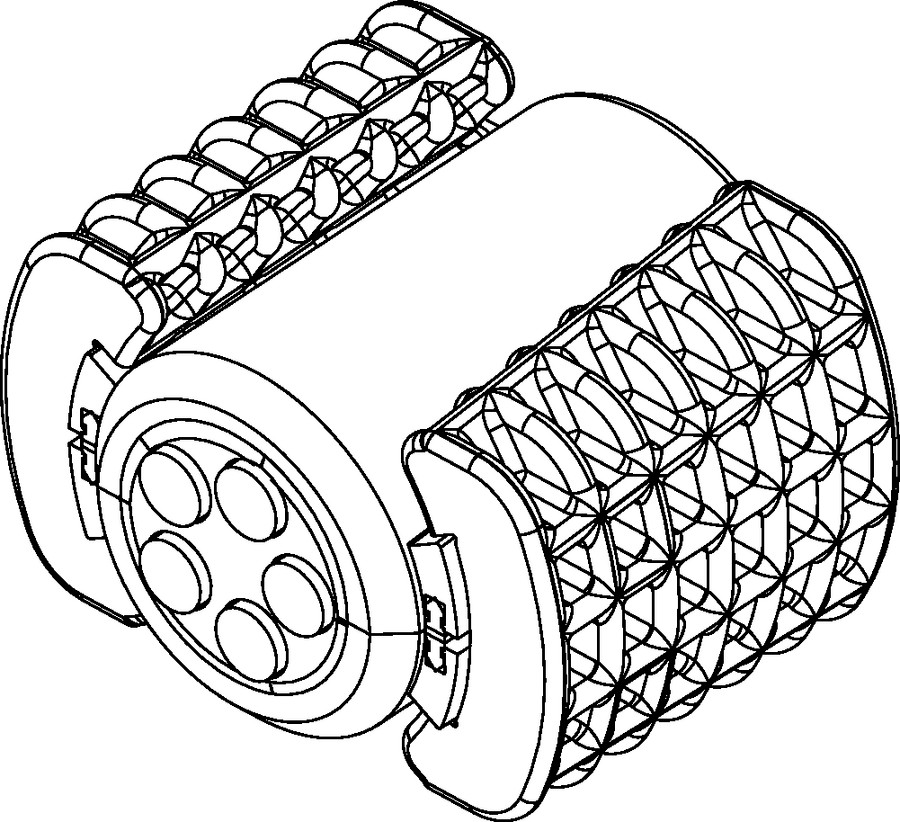

    EZA-t 32 / 4 × 10320-410124099

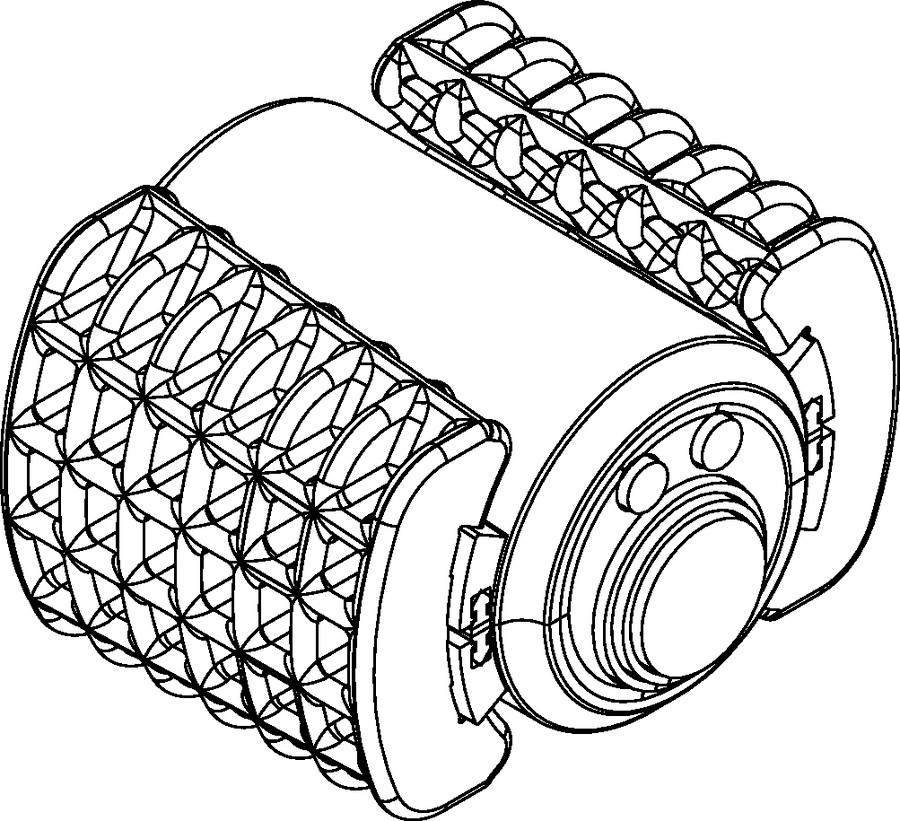

    EZA-t 32 / K + 2 × 108320-2101213,53551
    EZA-t 32 / 3 × 12320-3121218,54078

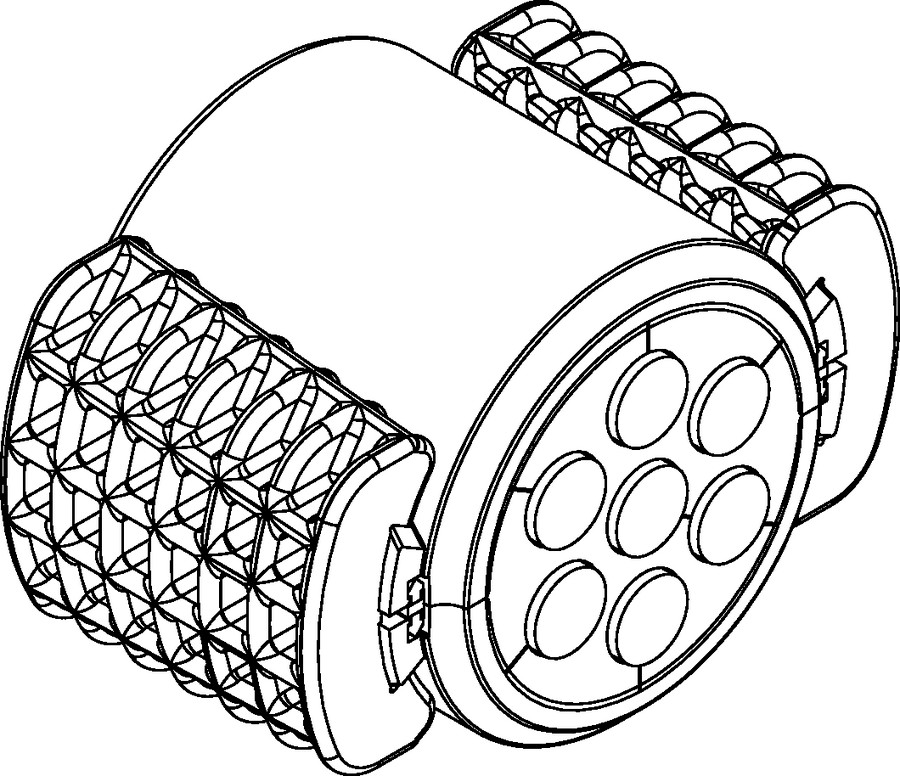

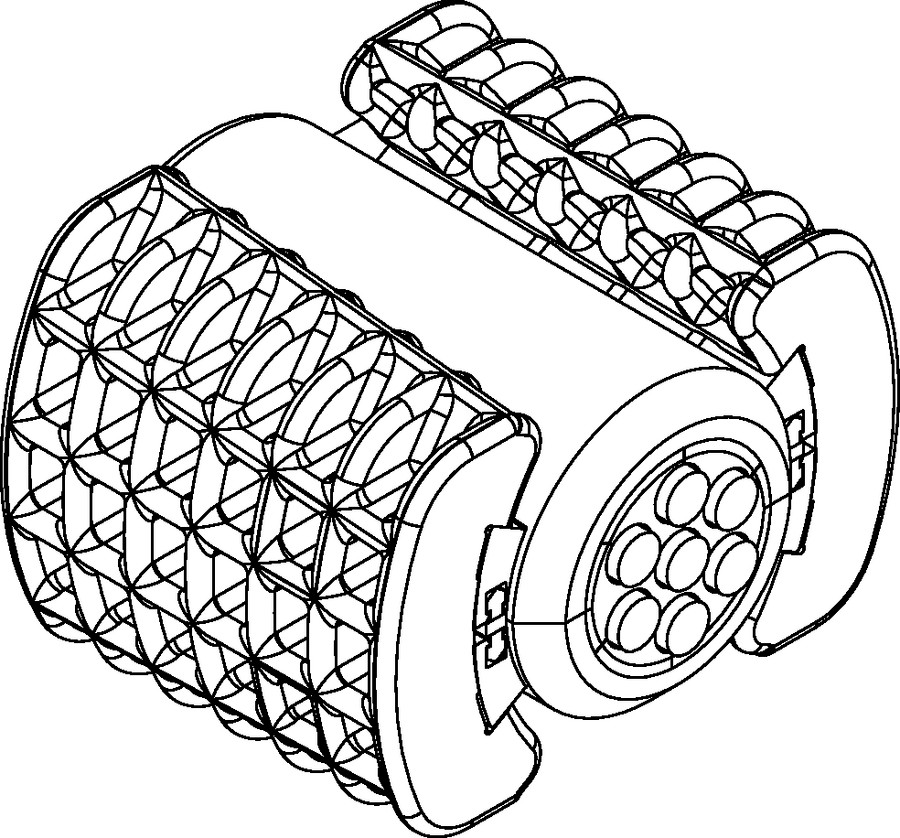

    EZA-t 32 / 7 × 7320-771212,52355
    EZA-t 40 / 5 × 10400-51012507
    EZA-t 40 / 7 × 10400-710124097
    EZA-t 40 / K + 3 × 108400-3101218,5947

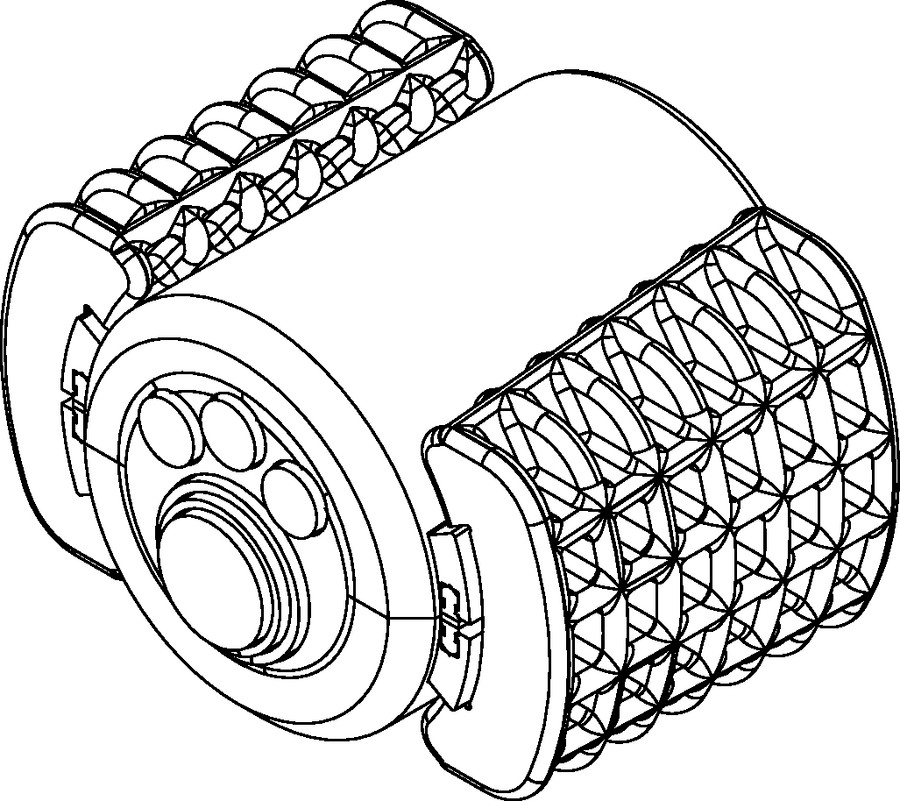

    EZA-t 40 / 5 × 12400-512121640
    EZA-t 40 / 4 × 12400-412124083
    EZA-t 40 / 3 × 14400-3141218,54101
    EZA-t 40 / 3 × 16400-3161242328
    EZA-t 40 / 10 × 7400-10712526
    EZA-t 40 / 14 × 7400-147124821
    EZA-t 40 / K + 2 × 718,540271227,51378

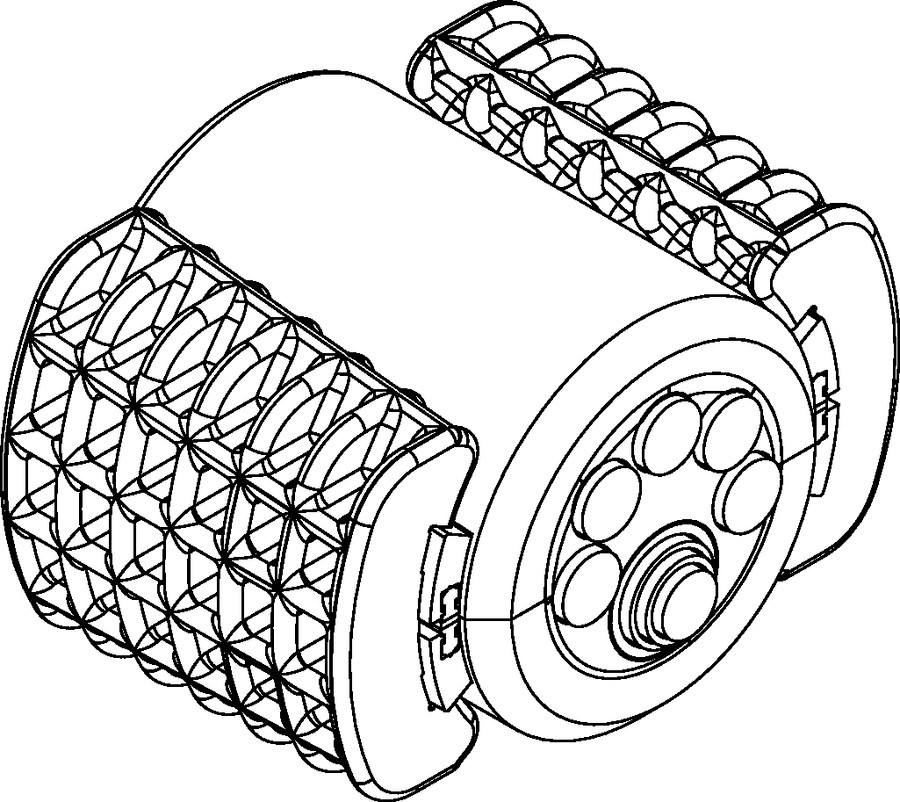

    EZA-t 40 / K + 5 × 78400-571218,542527
    EZA-t 40 / 8 × 7 + 12 - 14400-8 | 0-17 | 12/141242329
    EZA-t 50 / 8 × 10500-810125698
    EZA-t 50 / 12 × 10500-1210125085
    EZA-t 50 / K + 3 × 1016500-3101225,53550
    EZA-t 50 / K + 5 × 108500-5101218,53545
    EZA-t 50 / 7 × 12500-712124090
    EZA-t 50 / K + 5 × 128500-5121218,53553
    EZA-t 50 / 9 × 12500-912125091
    EZA-t 50 / 5 × 14500-514121101
    EZA-t 50 / 4 × 16500-4161242330
    EZA-t 50 / 3 × 20500-320121407
    EZA-t 50 / 14 × 7500-14712497
    EZA-t 50 / 18 × 7500-1871242200
    EZA-t 50 / 24 × 7500-247125080
    EZA-t 50 / K + 2 × 718,550271227,51379
    EZA-t 50 / K + 7 × 78500-771218,542125

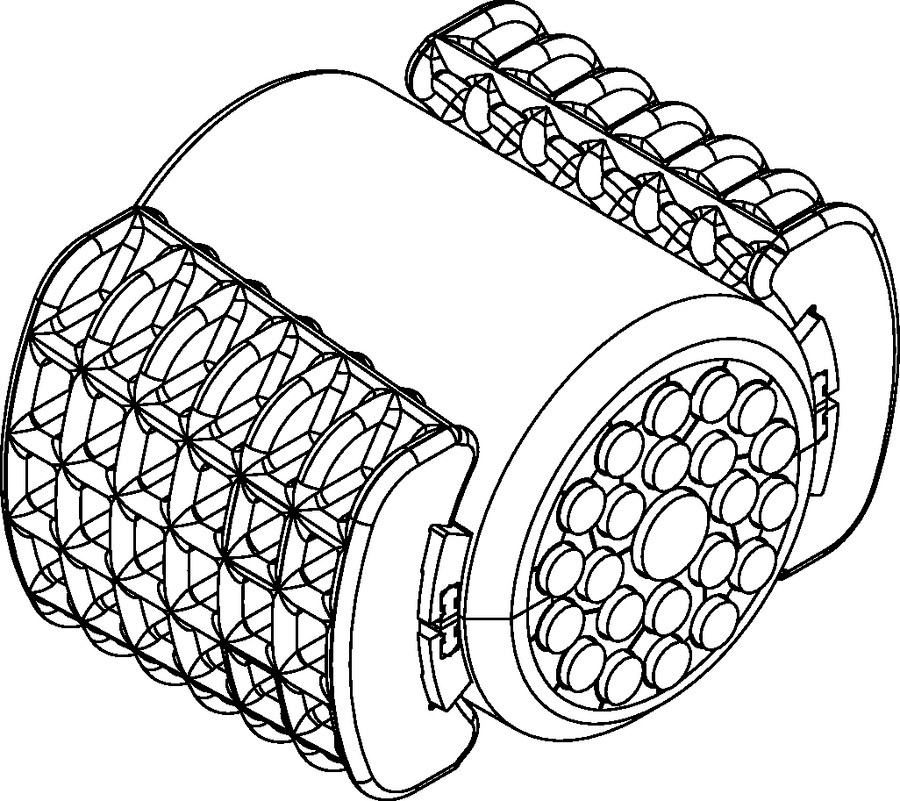

    EZA-t 50 / 22 × 7 + 1 × 12500-22 | 0-17 | 121242331
    EZA-t 50 / 16 × 7 + 3 × 12500-7 | 0-37 | 12122195
    EZA-t 50 / 10 × 7 + 12 - 14500-10 | 0-17 | 12/14123552
    EZA-t 63 / 7 × 12630-712121965
    EZA-t 63 / 7 × 14630-714121072
    EZA-t 63 / 7 × 16630-716121199
    EZA-t 63 / 4 × 20630-420121408
    EZA-t 63 / 24 × 7 + 14 - 16630-24 | 0-17 | 14/16121071

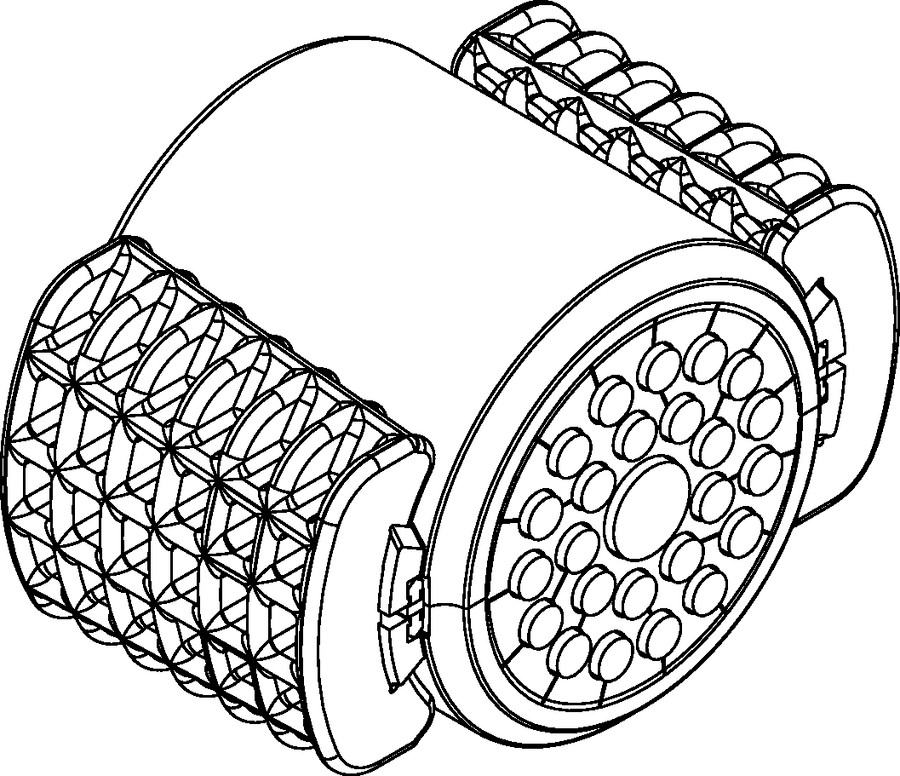

    Einzelzugabdichtungen teilbar für SRV-G tc für die direkte Erdverlegung

    Bezeichnungspeedpipe AnzahlEignung für speedpipe ground (mm)St. / VEArt.-Nr.
    EZA-t 7 × 10710121268

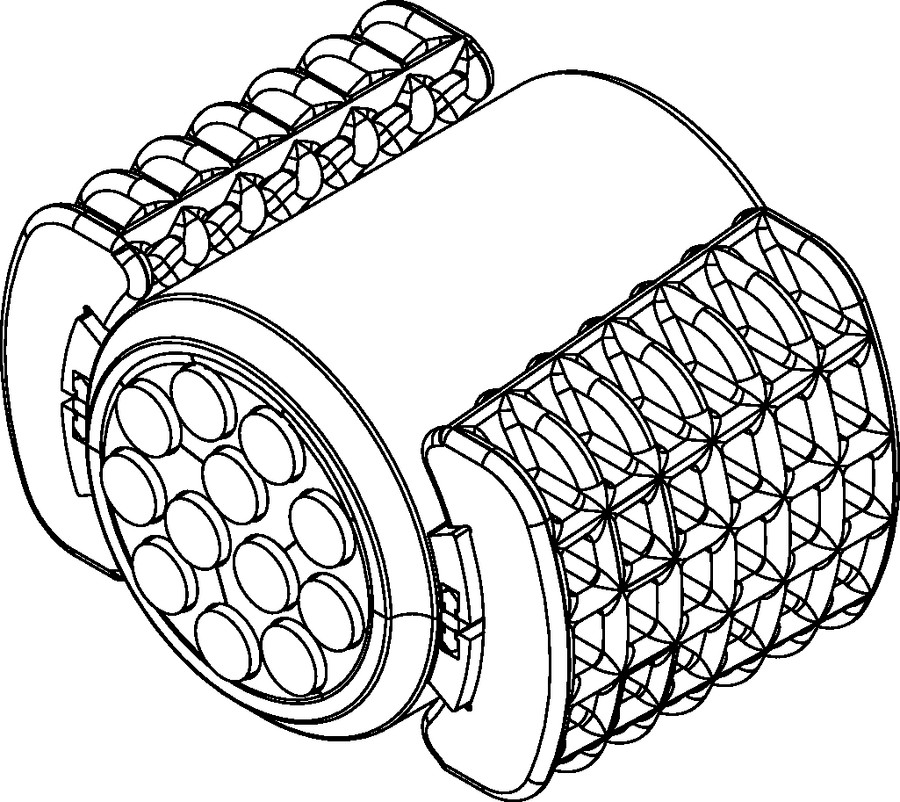

    EZA-t 12 × 101210121276
    EZA-t 12 × 121212122429
    EZA-t 3 × 12312121237
    EZA-t 7 × 12712121591
    EZA-t 4 × 14414121857
    EZA-t 3 × 14314121273
    EZA-t 5 × 14514121277
    EZA-t 7 × 14714121280
    EZA-t 3 × 16316121905
    EZA-t 4 × 16416121278
    EZA-t 7 × 16716121281
    EZA-t 3 × 20320121906
    EZA-t 4 × 20420121282
    EZA-t 12 × 7127121904

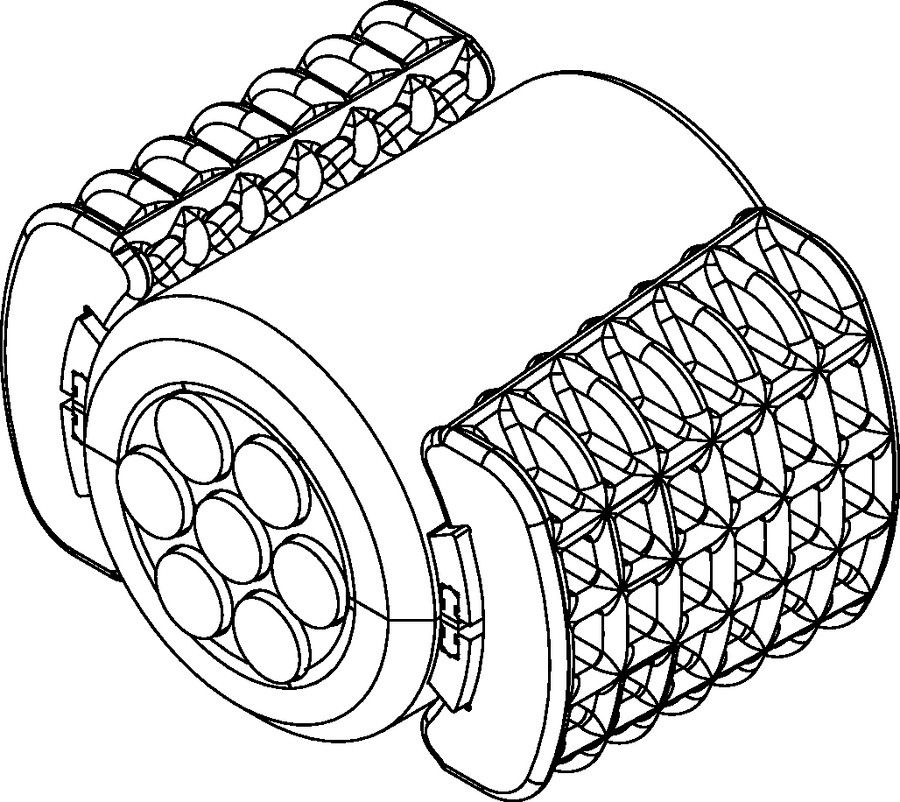

    EZA-t 7 × 777121236
    EZA-t 14 × 7147121267
    EZA-t 18 × 7187121274
    EZA-t 24 × 7247121275
    EZA-t 8 × 7 + 1 × 128 | 17 | 12121589
    EZA-t 22 × 7 × 1 × 1222 | 17 | 12121590
    EZA-t 16 × 7 + 3 × 1216 | 37 | 12123548
    EZA-t 12 × 7 + 1 × 1412 | 17 | 14122514
    EZA-t 24 × 7 + 1 × 1424 | 17 | 14121279
    EZA-t 12 × 7 + 3 × 1412 | 37 | 14122801

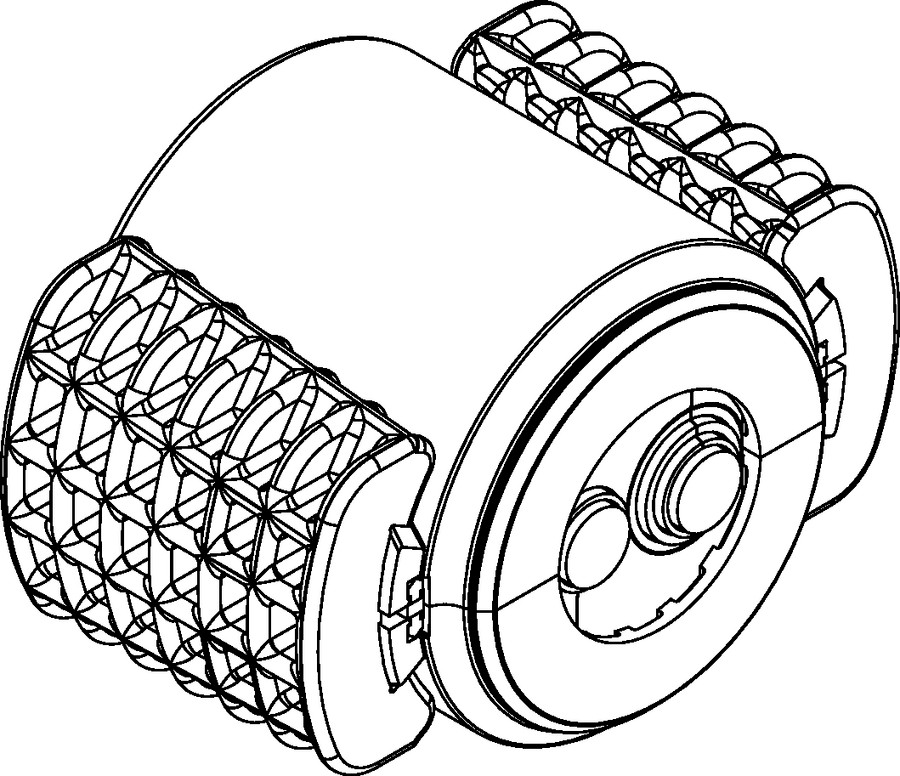

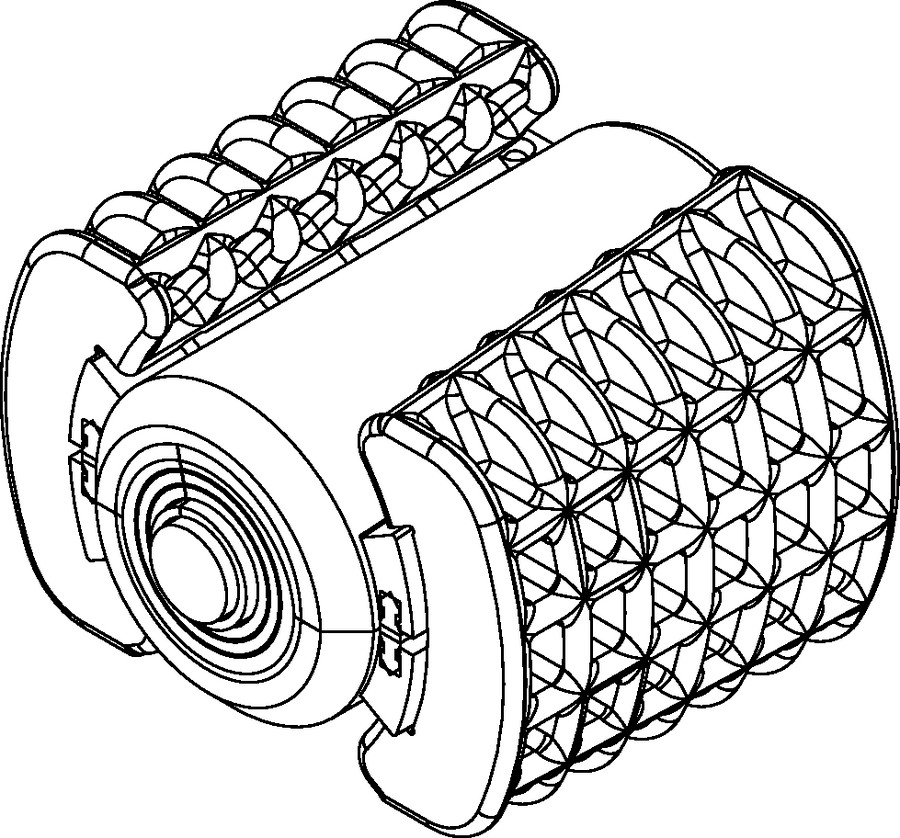

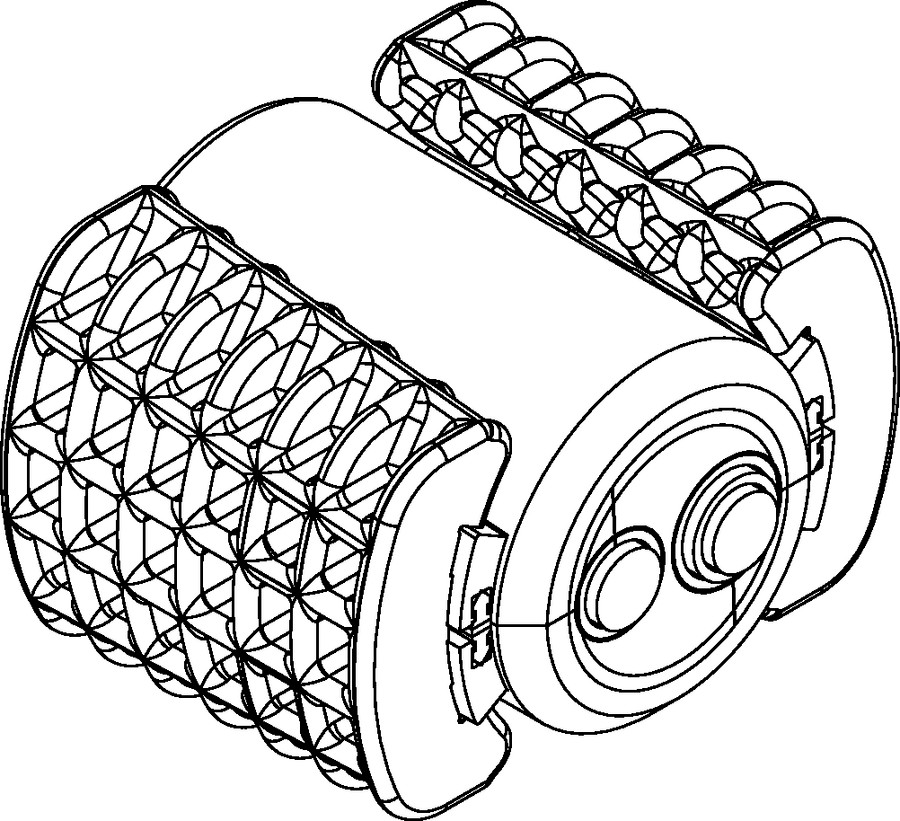

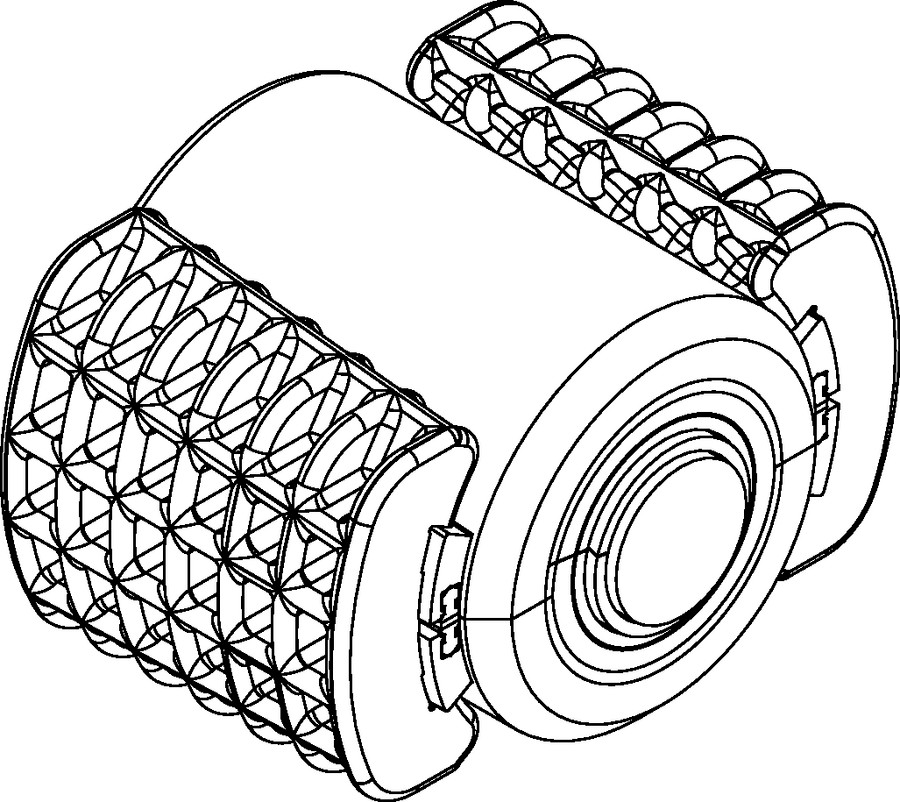

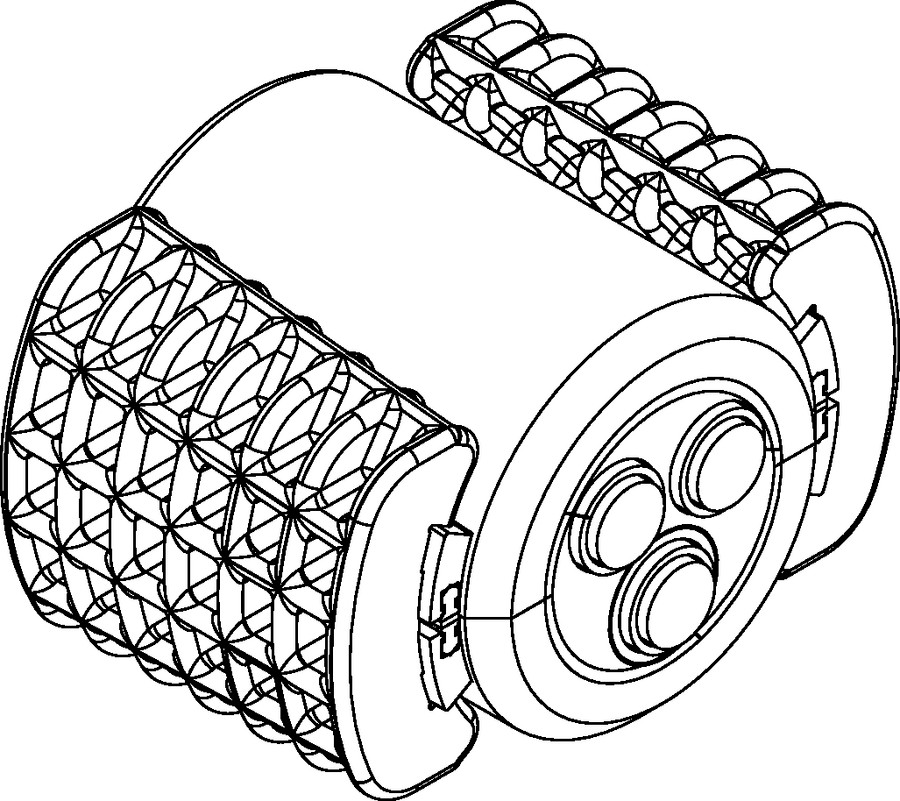

    Einzelzugabdichtungen teilbar für Rohr-in-Rohr Belegung

    BezeichnungKabeldurchmesser min (mm)D (mm)St. / VEKabeldurchmesser max (mm)Art.-Nr.
    EZA-t 32 / K10,5321221,5 (1 Kabel)271
    EZA-t 40 / K10,5401225,5 (1 Kabel)272
    EZA-t 40 / 2K10,5 - 16 (1 Kabel)401210,5 - 18,5 (1 Kabel)527
    EZA-t 50 / K21,5501234 (1 Kabel)4344
    EZA-t 50 / 2K10,5 - 16 (1 Kabel)501210,5 - 25,5 (1 Kabel)*274
    EZA-t 50 / 3K10,5 - 16 (2 Kabel)501210,5 - 18,5 (1 Kabel)277
    EZA-t 63 / K21,3631234 (1 Kabel)1846
    EZA-t 63 / 2K10,5 - 16 (1 Kabel)631210,5 - 25,5 (1 Kabel)*1797
    EZA-t 63 / 3K10,5 - 16 (2 Kabel)631210,5 - 18,5 (1 Kabel)1817

    *bei Belegung mit 2 Kabeln: Summe beider Kabeldurchmesser ≤ 30,0 mm
