    Flexibel und druckdicht

Kabelkanal-Gelenkbögen

Die Kabelkanal-Gelenkbögen KKGB und der geteilte Kabelkanal-Gelenkbogen KKGB-t kommen bei einer Vielzahl von Anwendungsmöglichkeiten zum Einsatz:

Kabelkanal Gelenkboegen
  • beim Ausweichen der Rohrtrasse im Fall von Hindernissen oder Fremdanlagen wie Gas- und Fernheizleitungen
  • bei Höhen- und Seitenversatz der Rohrtrassen
  • bei Änderungen im Trassenniveau infolge von Böschungen oder Absenkungen beim Kreuzen der Straße
  • zum Überspringen von Hindernissen innerhalb eines Bogenbereichs
  • beim Abzweigen und Wiedereinschlaufen von Rohrzügen in die Trasse
  • bei örtlicher Enge an Abzweigkästen, Kabelschächten oder Verteilerstationen
  • bei Anschlussbereichen, die nicht fluten
  • ganz allgemein im unwegsamen Gelände

Produktmerkmale:

Die flexiblen Gelenkbögen mit Muffe und Einsteckende verfügen über eine kleinstmögliche Biegeradiusbegrenzung.
Außerdem sind sie 0,5 bar druckdicht gegen Gas- und Wasser.

  • Nach Eingabe Ihrer persönlichen Daten erhalten Sie Zugangsdaten zu unserem Download-Modul an die von Ihnen angegebene E-Mail Adresse. Im Anschluss daran können Sie die gewünschten Dokumente zu diesem Produkt downloaden. Bitte wählen Sie die entsprechenden Dokumente über dem Formular.
    DownloadbeschreibungKategorieLetzte Aktualisierung
    KKGB 50 / 110
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.06.2020
    KKGB 110 / 8°
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.06.2020
    KKGB-t 110 / 8°
    Für Download des Dokuments - hier anmelden.
    Technische Datenblätter29.06.2020
    kontaktieren. Es erfolgt keine Weitergabe an Dritte. Weitere Informationen zum Datenschutz finden Sie in der Datenschutzerklärung. Meine Einwilligung kann ich jederzeit gegenüber der gabo Systemtechnik GmbH widerrufen datenschutzbeauftragter@gabosys.de.
    * Pflichtfelder

    Schon registriert?
    Hier können Sie sich einloggen

  • BezeichnungSt. / VEL (mm)Gas- und wasserdicht bisD (mm)R min (m)Art.-Nr.
    KKGB 50 / 1,0m / 90°316500,5 bar501,0540

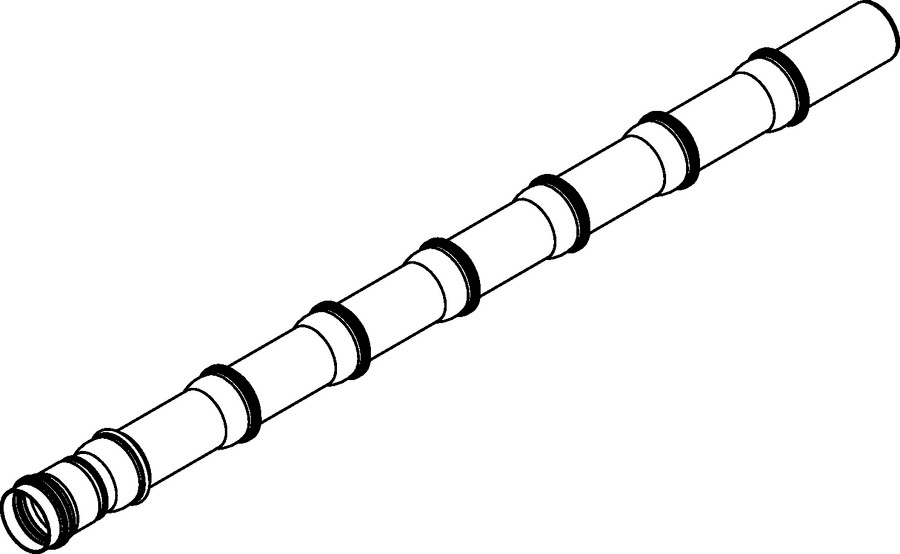

    KKGB 110 / 1,0m / 90°315600,5 bar1101,03328
    KKGB 110 / 2,5m / 45°319500,5 bar1102,53228

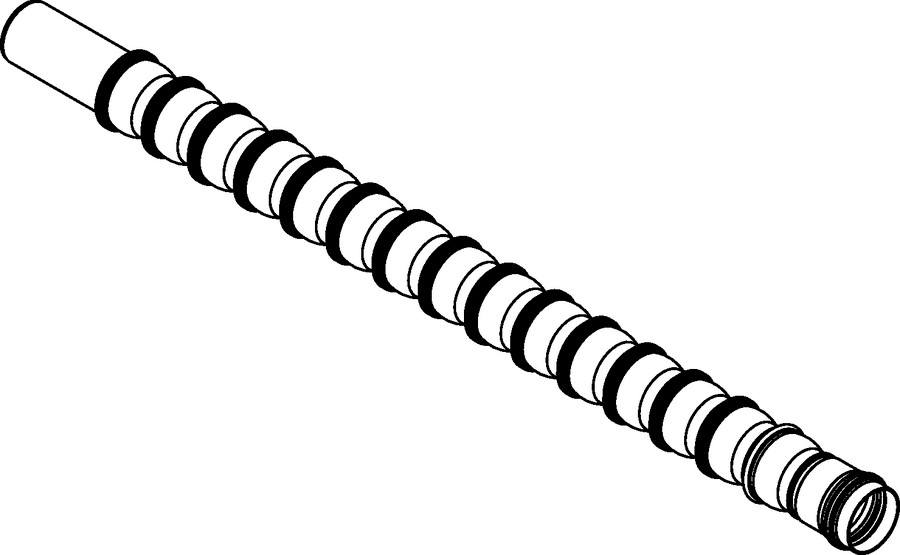

    KKGB 110 / 8°180,5 bar1103992

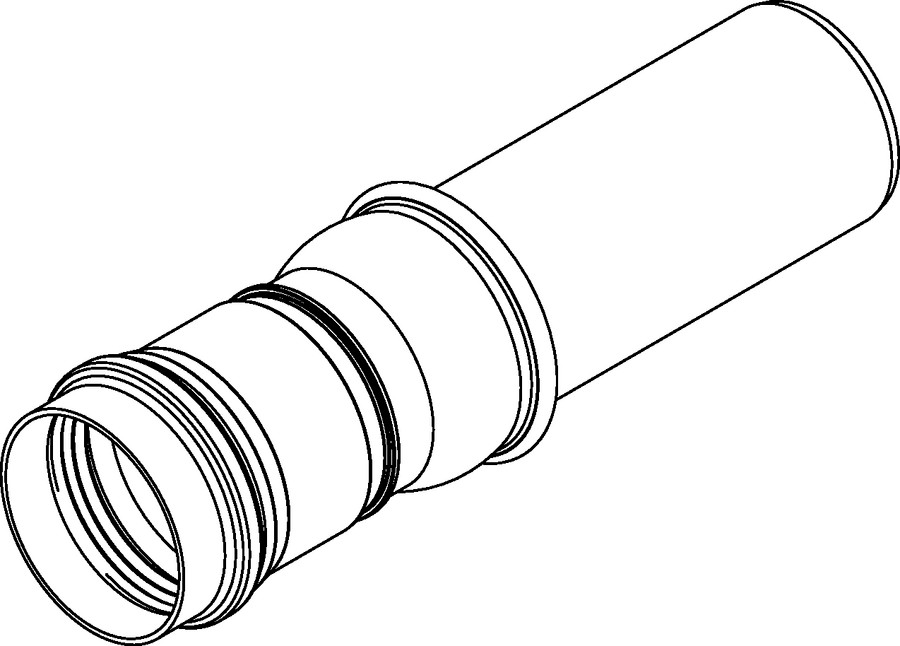

    KKGB-t 110 / 8°40,5 bar1103968
