CFN Haubenmuffe

Technische Beschreibung

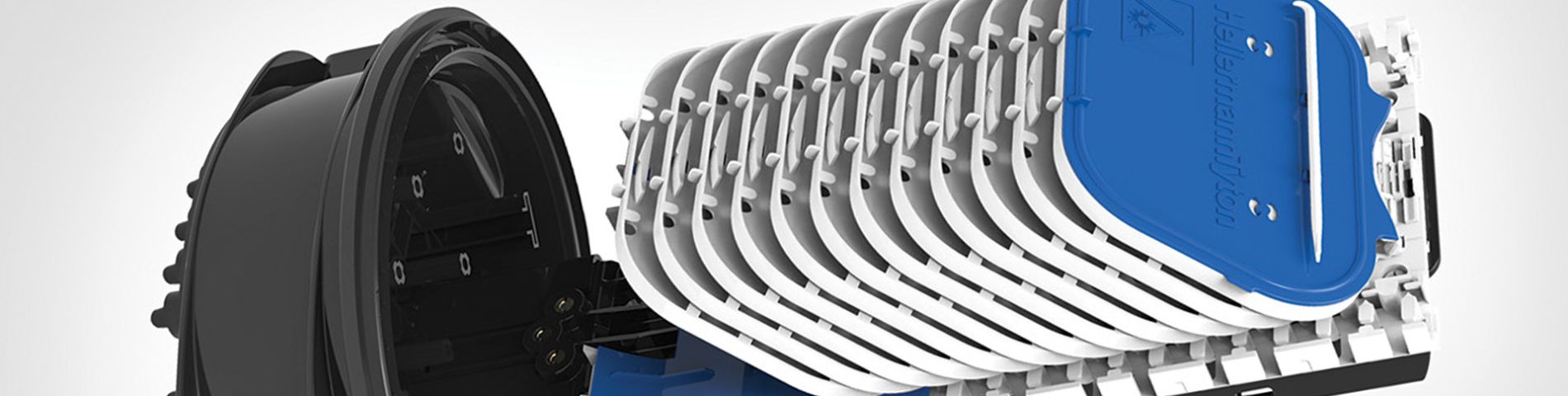

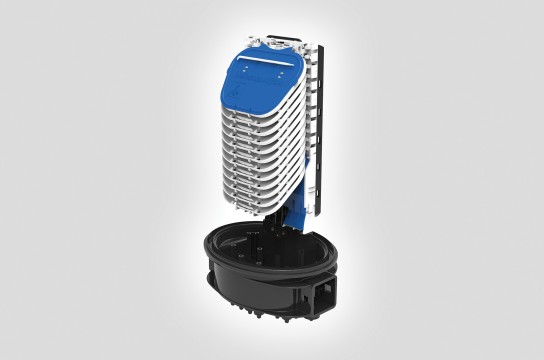

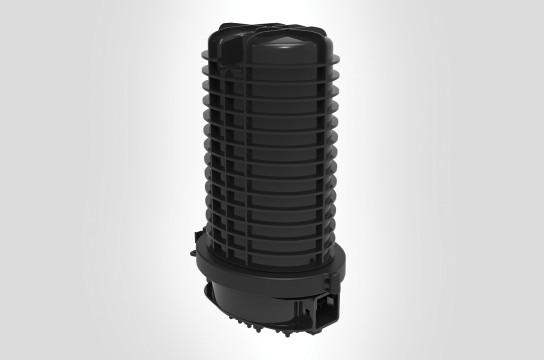

Der Grundkörper der CFN Haubenmuffe mit integriertem Fasermanagement (optional mit Überlängenspeicher für ungeschnittene Faserbündel) besteht aus Polypropylen.

Die Muffenbodenkonfigurationen mit 19 oder 27 Einführungen deckeneinen Kabeldurchmesserbereich von 1,7 – 16,5 mm ab. Vorgesehene Befestigungspunkte ermöglichen ein optionales Anbringen externer Kabelführungssysteme. Das Befestigungssystem wird aus
hochwertigem Edelstahl der Güteklasse 304 hergestellt, die Modulrückwand besteht aus stranggepresstem Aluminium, welche das integrierte Fasermanagementsystem hält. Dieses wiederum ist mit bis zu 12 SE-Compact bzw. 24 SC-B Compact Kassetten bestückbar.

Die Position und Beschaffenheit der Module ermöglicht eine leichte Verlegung der Fasern im Fasermanagementsystem. Die Anordnung der Module und des optionalen Überlängenspeichers ermöglichen eine spannungsfreie und gleitende Verlegung der ungeschnittenen Bündel. Die Module sind zur besseren Sichtbarkeit der einzelnen Fasern in weiß ausgeführt.
Die vorgestanzten Schaumstoffhalteblöcke sitzen auf rot gefärbten, fixierbaren Kunststoffträgern am Moduleingang und ermöglichen neben einer flexiblen Anpassung an das verwendete Kabel einen Schutz der Bündel, sowie einen optimalen Sitz. Die in blau gehaltene Abdeckplatte für die Spleißkassette, schützt nach der Montage die einzelnen Fasern im Modul, vor eventuellen unbeabsichtigten Beschädigungen.

Merkmale und Vorteile

• Maximale Faserkapazität von 288 Fasern

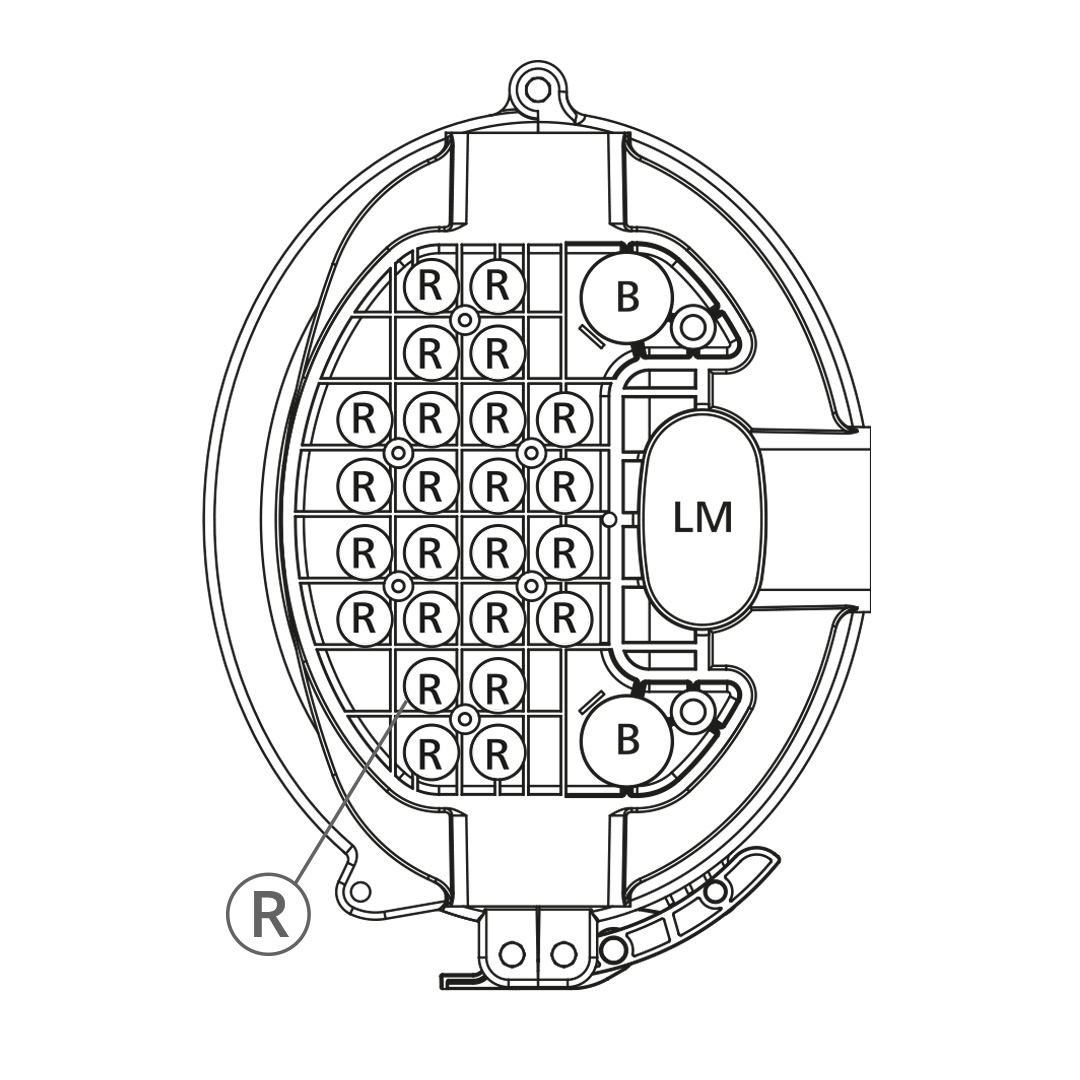

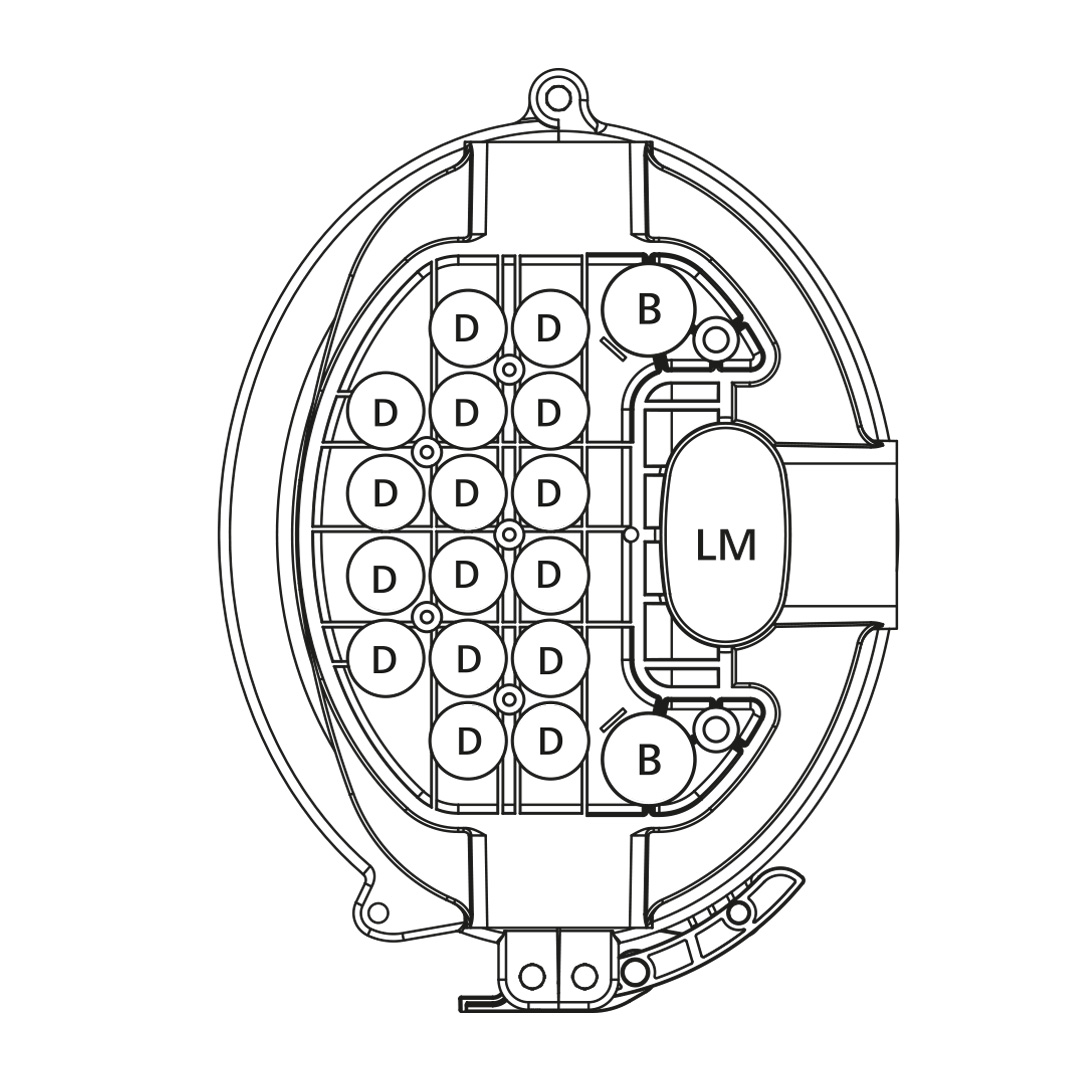

• 18 runde / 1 ovale oder 26 runde / 1 ovale Einführung
• Befestigungspunkte für ein externes Kabelbefestigungssystem
• Integriertes, durchgängiges Fasermanagement zur Gewährleistung eines konstanten 30 mm Biegeradius
• Optionaler Überlängenspeicher für ungeschnittene Faserbündel
• Bidirektionale Faserführung
• Geeignet für SE- und SC-B Compact Kassetten
• Maximal 24 Spleiße pro Kassette (SE, Crimp)
• Möglichkeit zur Splittermontage
• Cablelok-kompatibel für alle Anschlussgrößen
• Schnell abnehmbarer Deckel
• Deckel mit O-Ring und Schnellverschluss
• Möglichkeit zum Versperren oder Plombieren
• Optionales Druckablassventil
