FDN Haubenmuffe

Technische Beschreibung

Der Grundkörper der FDN Haubenmuffe mit integriertem Fasermanagement (optional mit Überlängenspeicher für ungeschnittene Faserbündel) besteht aus Polypropylen bei Verwendung des patentierten Cablelok-Systems oder flammhemmendem Polypropylen bei Verwendung
von Schrumpfeinführungen.

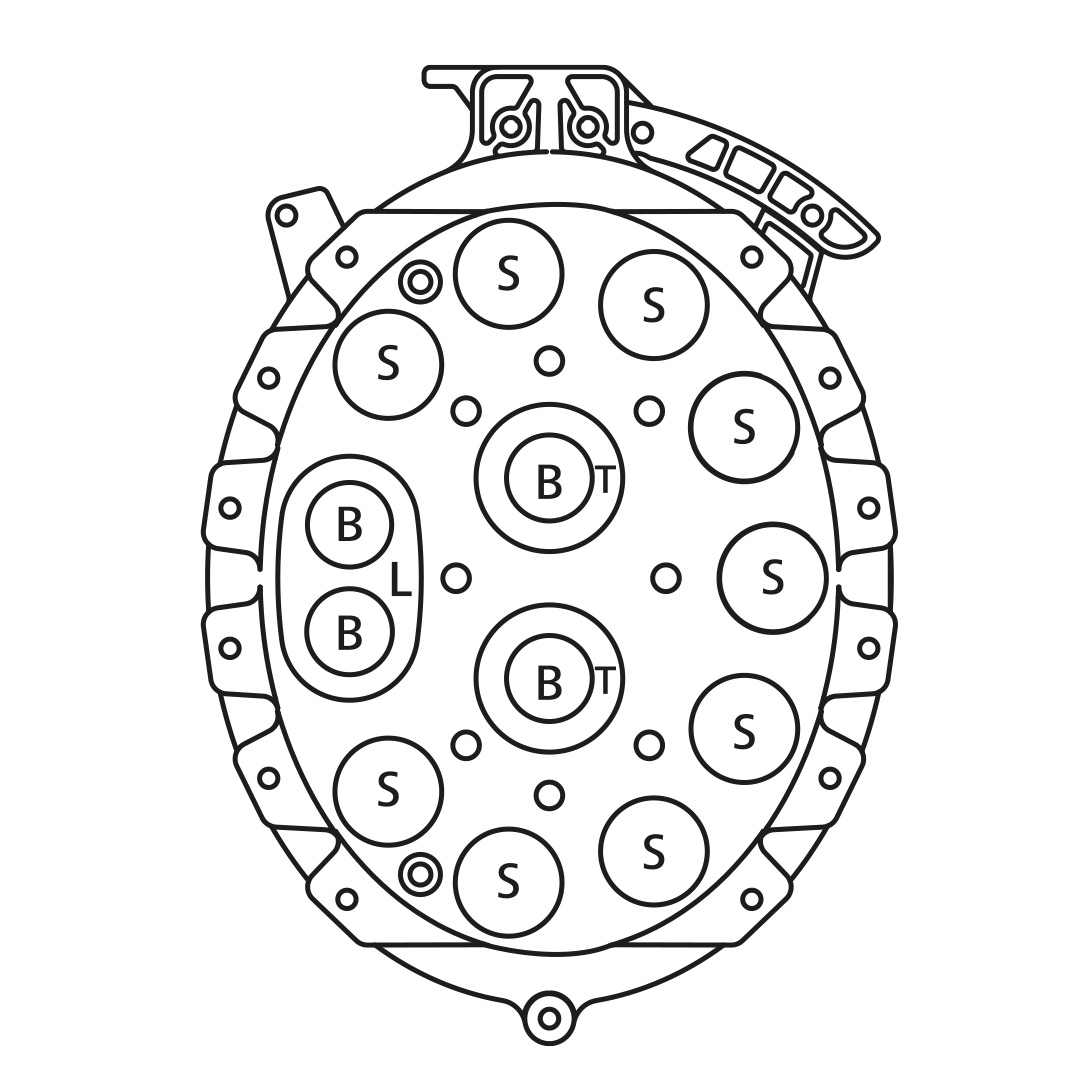

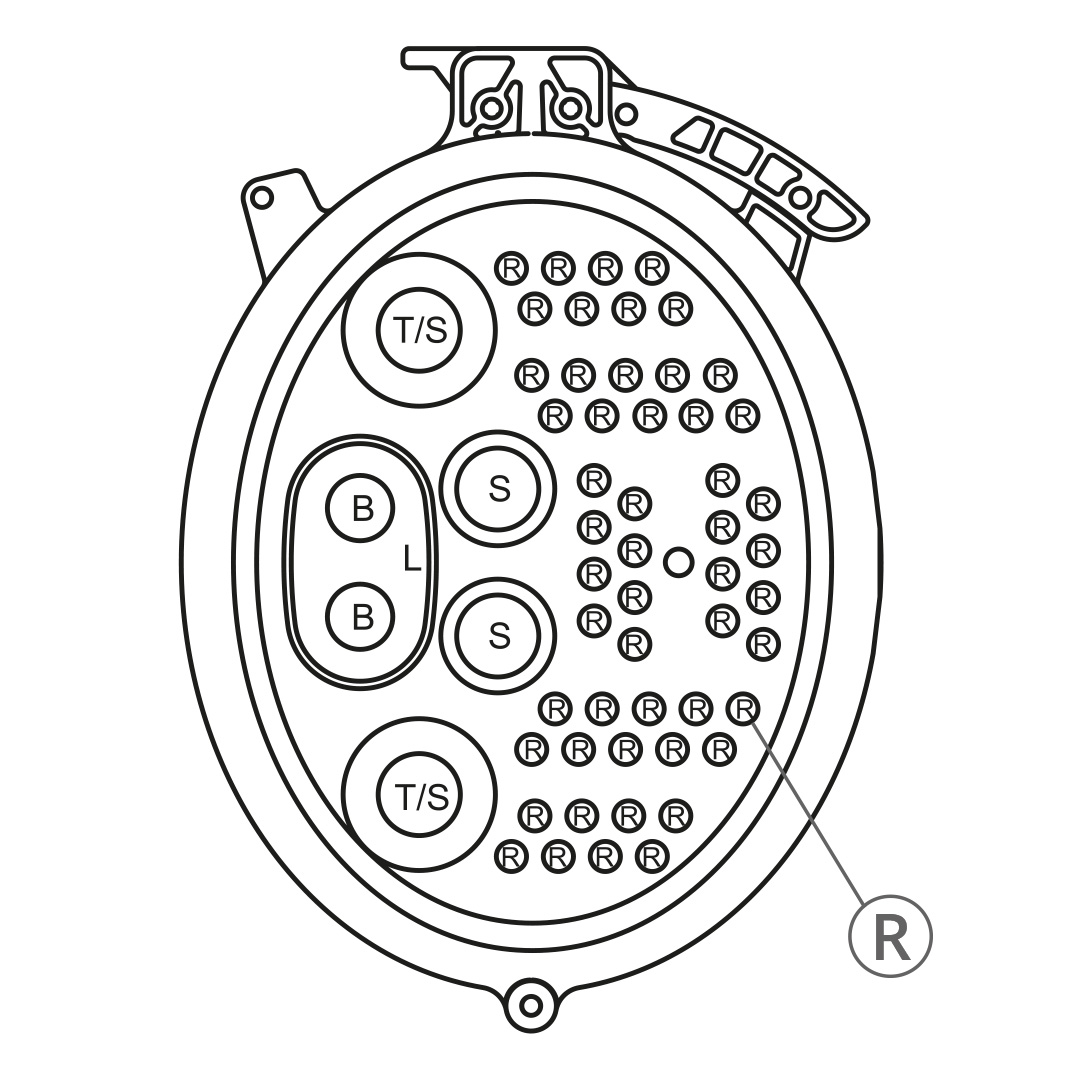

Die Muffenbodenkonfigurationen mit 13 oder 58 Einführungen deckeneinen Kabeldurchmesserbereich von 1,7 – 29 mm bei Verwendung des Cablelok-Systems und 6 – 35 mm bei Verwendung der Schrumpfeinführung ab.
Vorgesehene Befestigungspunkte ermöglichen ein optionales Anbringen externer Kabelführungssysteme. Das Befestigungssystem wird aus hochwertigem Edelstahl der Güteklasse 304 hergestellt, die Modulrückwand besteht aus stranggepresstem Aluminium, welche das
integrierte Fasermanagementsystem hält. Dieses wiederum ist mit bis zu 36 SE bzw. 72 SC-B Kassetten bestückbar.
Die Position und Beschaffenheit der Module ermöglicht eine leichte Verlegung der Fasern im Fasermanagementsystem. Die Anordnung der Module und des optionalen Überlängenspeichers ermöglichen eine spannungsfreie und gleitende Verlegung der ungeschnittenen Bündel.
Die Module sind zur besseren Sichtbarkeit der einzelnen Fasern in weiß ausgeführt.
Die vorgestanzten Schaumstoffhalteblöcke sitzen auf rot gefärbten, fixierbaren Kunststoffträgern am Moduleingang und ermöglichen neben einer flexiblen Anpassung an das verwendete Kabel einen Schutz der Bündel, sowie einen optimalen Sitz. Die in blau gehaltene Abdeckplatte für die Spleißkassette, schützt nach der Montage die einzelnen Fasern im Modul, vor eventuellen unbeabsichtigten Beschädigungen.

Merkmale und Vorteile

• Maximale Faserkapazität von 864 Fasern
• 13 runde oder 11 runde / 1 ovale Einführung bzw. 58 runde oder 56 runde / 1 ovale Einführung
• Geformte Stützen ermöglichen ein leicht zugängliches Arbeiten
• Integriertes, durchgängiges Fasermanagement zur Gewährleistung eines konstanten 30 mm Biegeradius
• Optionaler Überlängenspeicher für ungeschnittene Faserbündel
• Bidirektionale Faserführung
• Geeignet für SC-B und SE-Kassetten
• Maximal 24 Spleiße pro Kassette (SE, Crimp)
• Möglichkeit zur Splittermontage
• Cablelok-kompatibel für alle Anschlussgrößen
• Deckel mit O-Ring und Schnellverschluss
• Möglichkeit zum Versperren oder Plombieren
• Optionales Druckablassventil
