Glasfaser-Spleißmuffen in der Praxis: Anwendungen von FTTH bis Backbone
Glasfaser-Muffen übernehmen eine zentrale Aufgabe beim Aufbau moderner Telekommunikationsnetze. Sie schützen Spleißverbindungen dauerhaft vor Feuchtigkeit, Schmutz und mechanischen Einflüssen und ermöglichen gleichzeitig einen sicheren Zugang für Wartungs- und Erweiterungsarbeiten.
Je nach Ausbauprojekt kommen Spleißmuffen in unterschiedlichen Umgebungen zum Einsatz. Ob im Kabelschacht, direkt in der Erde oder an besonderen Standorten wie Hochbehältern von Wasserwerken – die Anforderungen an Dichtigkeit, Kapazität und Montage unterscheiden sich deutlich.
Bei gabocom finden Netzbetreiber, Stadtwerke, Tiefbauunternehmen und Ausbaupartner passende Glasfaser-Muffen für alle Netzebenen vom Backbone über FTTC bis hin zu FTTB- und FTTH-Netzen.
Welche Arten von Spleißmuffen und Haubenmuffen gibt es?
Haubenmuffen zählen zu den am häufigsten eingesetzten Bauformen von Glasfaser-Spleißmuffen. Je nach Netzebene, Faserkapazität und Anwendungsbereich kommen unterschiedliche Haubenmuffen zum Einsatz. Dabei stehen verschiedene Muffengrößen und Fasermanagementsysteme zur Verfügung.
Glasfaser-Muffen für alle Bereiche des Netzausbaus
Nicht jede Muffe ist für jede Anwendung geeignet. Die Auswahl hängt von Faktoren wie Faserkapazität, Kabelanzahl, Platzverhältnissen und zukünftigen Ausbaureserven ab.
Unsere Haubenmuffen decken sämtliche Bereiche des modernen Glasfaserausbaus ab und bieten Lösungen für kleine Verteilerpunkte ebenso wie für hochkapazitive Backbone-Anwendungen.

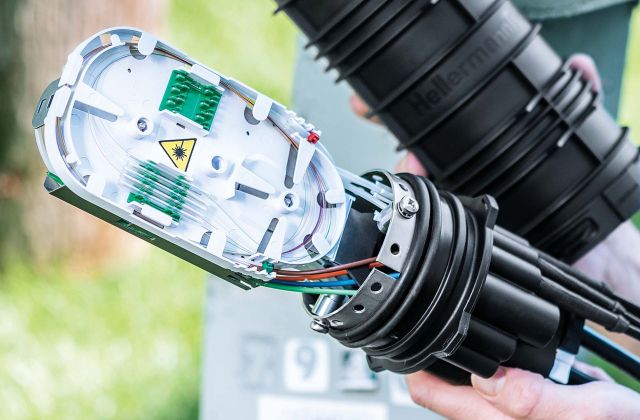

Kompakte FTTH-Spleißmuffen
Für Hausanschlüsse und kleinere Verteilpunkte werden kompakte Spleißmuffen mit geringerem Platzbedarf eingesetzt. Sie bieten ausreichend Kapazität für Teilnehmeranschlüsse und ermöglichen eine wirtschaftliche Installation in FTTH-Netzen. Die FST-Haubenmuffe unterstützt bis zu 72 Fasern und eignet sich besonders für kleinere Ausbauprojekte und lokale Verteilpunkte.
Spleißmuffen für Verteilnetze
In regionalen Verteilnetzen steigen die Anforderungen an Faserkapazität, Kabelführung und Erweiterbarkeit. Hier kommen Lösungen mit integriertem Fasermanagement zum Einsatz. Die CFN-Haubenmuffe bietet Kapazitäten von bis zu 288 Fasern und eignet sich für mittlere FTTx-Anwendungen. Für größere Netzverteiler stehen Systeme wie die FDN-Haubenmuffe mit bis zu 864 Fasern zur Verfügung.
Backbone-Spleißmuffen
In Backbone-Netzen müssen große Faserbündel sicher organisiert und langfristig geschützt werden. Backbone-Muffen verfügen deshalb über besonders hohe Kapazitäten sowie umfangreiche Möglichkeiten zur Faserführung und Erweiterung. Die UFC-Haubenmuffe unterstützt bis zu 1.440 Fasern und wurde für hochkapazitive Netzstrukturen entwickelt.
Spleißmuffen mit integriertem Fasermanagement
Moderne Glasfasernetze stellen hohe Anforderungen an die Organisation und den Schutz der Fasern. Deshalb verfügen viele professionelle Haubenmuffen über integrierte Fasermanagementsysteme mit definierten Biegeradien und strukturierten Kassettenmodulen. Dies erleichtert nicht nur die Installation, sondern reduziert auch das Risiko optischer Verluste bei Wartungs- oder Erweiterungsarbeiten. Die CFN-, FDN- und UFC-Haubenmuffen verfügen über solche integrierten Routing- und Fasermanagementkonzepte.
Warum die richtige Spleißmuffe entscheidend ist
Die Leistungsfähigkeit eines Glasfasernetzes hängt nicht allein von Kabeln und aktiver Technik ab. Auch die eingesetzten Spleißmuffen beeinflussen Betriebssicherheit, Wartungsaufwand und Erweiterbarkeit eines Netzes.
Bei der Auswahl sollten insbesondere folgende Faktoren berücksichtigt werden:
- Anzahl der Fasern
- Kabeldurchmesser
- Ausbaureserve
- Montageort
- Zugänglichkeit
- Umweltbedingungen
Eine korrekt dimensionierte Muffe schafft die Grundlage für einen langfristig sicheren Netzbetrieb.
Wie wird eine Spleißmuffe ausgewählt?
Die Auswahl einer Glasfaser-Spleißmuffe hängt von mehreren technischen und betrieblichen Anforderungen ab. Entscheidend sind unter anderem die Anzahl der zu spleißenden Fasern, die Anzahl der Kabeleinführungen, die Einbausituation sowie mögliche Ausbaureserven für zukünftige Netzertüchtigungen.
Für kleinere FTTH-Verteilpunkte und Hausanschlüsse reichen häufig kompakte Haubenmuffen mit Kapazitäten von bis zu 72 Fasern aus. In größeren Verteilnetzen werden Lösungen mit integrierten Fasermanagementsystemen und deutlich höheren Faserkapazitäten benötigt. Moderne Haubenmuffen decken je nach Ausführung Kapazitäten von 12 bis 1.440 Fasern ab.
Neben der Kapazität spielen auch Faktoren wie Wartungszugang, Kabelführung, Spleißkassettenkonzept, Splitterintegration und die Anforderungen an Erweiterungen eine wichtige Rolle. Für Backbone-Netze und zentrale Netzknoten werden Muffen mit integriertem Fasermanagement und definierten Biegeradien eingesetzt, um auch große Faserbestände übersichtlich verwalten zu können.
Anforderungen an moderne Glasfaser-Muffen
Glasfaser-Muffen müssen dauerhaft zuverlässig funktionieren, obwohl sie oftmals über Jahrzehnte hinweg widrigen Umgebungsbedingungen ausgesetzt sind. Deshalb werden moderne Haubenmuffen umfangreichen mechanischen und klimatischen Prüfungen unterzogen.
Zu den wichtigsten Anforderungen zählen eine dauerhafte Dichtheit gegen Feuchtigkeit und Schmutz, eine hohe mechanische Belastbarkeit sowie eine sichere Führung und Organisation der Fasern innerhalb der Muffe. Zusätzlich müssen die Systeme Kabelzug-, Biege- und Torsionsbelastungen standhalten und auch nach wiederholten Montage- und Wartungsvorgängen zuverlässig abdichten.
Für den Einsatz in Glasfasernetzen werden Haubenmuffen außerdem umfangreichen Temperaturwechselprüfungen unterzogen. Dabei werden Belastungen zwischen −40 °C und +65 °C simuliert. Zusätzlich werden Vibrations-, Schlag-, Druck- und Tauchtests durchgeführt, um die Betriebssicherheit unter realen Einsatzbedingungen sicherzustellen.
Ebenso wichtig ist das Fasermanagement. In modernen Glasfasermuffen sorgen integrierte Führungssysteme für eine übersichtliche Faserorganisation sowie die Einhaltung definierter Biegeradien. Dadurch werden optische Verluste minimiert und spätere Erweiterungen oder Wartungsarbeiten erleichtert.
Mit unserem Produktfinder die richtige Spleißmuffe finden
Mit dem gabocom Produktfinder gelangen Sie schnell und unkompliziert zur passenden Lösung für Ihren Anwendungsfall. Durch einfache Filter- und Auswahlmöglichkeiten unterstützen wir Sie dabei, Spleißmuffen für den Glasfaser- und Breitbandausbau effizient auszuwählen.

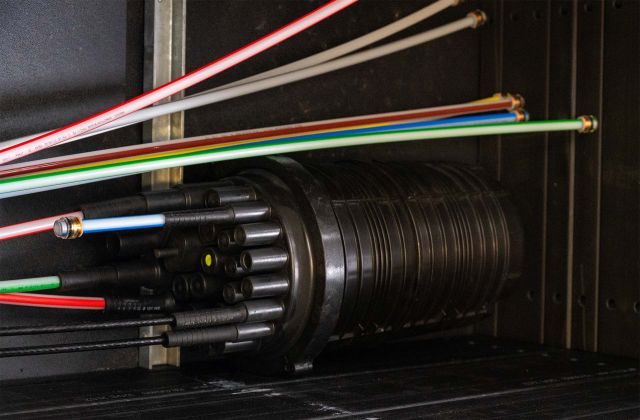

Spleißmuffen im Schacht
Kabelschächte zählen zu den häufigsten Einsatzorten für Glasfaser-Muffen.
Hier ermöglichen Spleißmuffen den Übergang zwischen verschiedenen Netzabschnitten sowie die Verteilung von Glasfaserkabeln innerhalb des Netzes. Da Schachtanlagen regelmäßig für Wartungen geöffnet werden, sind robuste Verschlusssysteme und ein einfacher Zugang zu den Fasermanagementsystemen besonders wichtig.
Vorteile der Verlegung im Schacht:
- Gute Zugänglichkeit
- Einfaches Nachrüsten zusätzlicher Fasern
- Hohe Flexibilität bei Erweiterungen
- Schneller Servicezugang
Spleißmuffen in der Erde
Bei vielen Ausbauprojekten werden Glasfaser-Muffen direkt im Erdreich installiert.
In diesen Anwendungen stehen vor allem Langzeitdichtigkeit, Widerstandsfähigkeit gegenüber Feuchtigkeit sowie mechanischer Schutz im Fokus. Die Muffe muss über viele Jahre hinweg zuverlässig funktionieren, auch wenn kein direkter Wartungszugang vorhanden ist.
Anforderungen in der Erde:
- Dauerhafte Abdichtung
- Hohe Zugfestigkeit
- Schutz vor Grundwasser
- Zuverlässiger Betrieb über lange Zeiträume

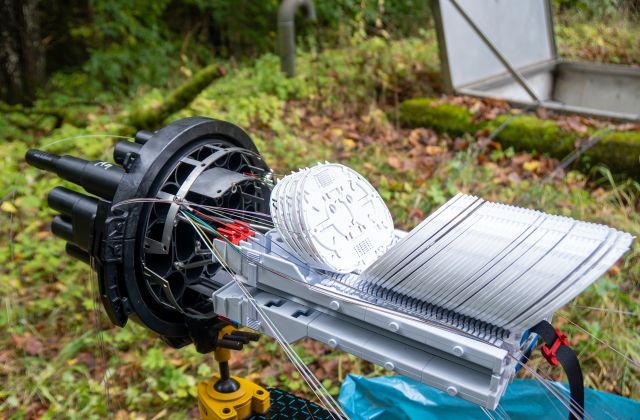

Spleißmuffen in besonderen Umgebungen
Eine besondere Anwendung stellen Hochbehälter, Pumpstationen und Wasserwerke dar. Diese Standorte werden häufig für die Anbindung von Steuerungs-, Überwachungs- und Kommunikationssystemen genutzt. Die dort eingesetzten Glasfaser-Muffen müssen neben den üblichen Anforderungen oftmals zusätzliche Umgebungsbedingungen erfüllen.
Dazu gehören beispielsweise:
- erhöhte Luftfeuchtigkeit
- Temperaturschwankungen
- schwer zugängliche Installationsorte
- langfristig wartungsarme Infrastruktur
Für solche Anwendungen sind zuverlässige und dauerhaft dichte Spleißmuffen mit hoher Betriebssicherheit besonders wichtig.
Glasfaser-Muffen im Einsatz: Praxisbeispiel Wasserwerk
Glasfaser-Muffen im Einsatz bei anspruchsvollen Infrastrukturprojekten
Glasfaser-Spleißmuffen kommen nicht nur im klassischen FTTH-Netzausbau zum Einsatz. Auch bei der Anbindung kritischer Infrastrukturen müssen Glasfaserverbindungen dauerhaft vor Feuchtigkeit, Umwelteinflüssen und mechanischen Belastungen geschützt werden.
In einem Infrastrukturprojekt zur Anbindung eines Hochbehälters in der Wasserversorgung wurde eine moderne Glasfaserstrecke über mehrere Kilometer aufgebaut. Die Glasfaser-Muffe wurde dabei gemeinsam mit einer C-Box in einem zugänglichen Schachtbereich installiert. Während die C-Box eine geordnete Ablage von Kabelüberlängen ermöglicht, sorgt die Spleißmuffe für den dauerhaften Schutz der Glasfaserverbindungen. Dadurch können Wartungs- und Montagearbeiten jederzeit komfortabel oberirdisch durchgeführt werden.
Die eingesetzte Lösung unterstützt eine zuverlässige Datenübertragung für die Anbindung technischer Anlagen und zeigt beispielhaft, wie Glasfaser-Muffen auch unter anspruchsvollen Umgebungsbedingungen einen langfristig sicheren Netzbetrieb ermöglichen können. Insbesondere bei kritischen Infrastrukturen spielen eine hohe Dichtheit, ein zuverlässiges Fasermanagement und eine langfristige Betriebssicherheit eine entscheidende Rolle.
FAQ zu Spleißmuffen in der Praxis
- Was ist eine Spleißmuffe?
Eine Spleißmuffe schützt die Verbindungsstellen von Glasfaserkabeln dauerhaft vor Feuchtigkeit, Schmutz, Temperaturschwankungen und mechanischen Belastungen. Sie ermöglicht die sichere Organisation, Führung und den Schutz von Glasfasern in FTTH-, FTTB- und Backbone-Netzen.
- Was ist der Unterschied zwischen einer Glasfasermuffe und einer Spleißmuffe?
Die Begriffe werden häufig synonym verwendet. Eine Spleißmuffe bezeichnet allgemein eine Muffe, in der Glasfasern verbunden und geschützt werden. Der Begriff Glasfasermuffe umfasst sämtliche Muffenlösungen im Glasfasernetz.
- Wofür werden Spleißmuffen im Glasfaserausbau eingesetzt?
Spleißmuffen werden überall dort verwendet, wo Glasfaserkabel verbunden, verteilt oder erweitert werden. Typische Einsatzorte sind Hausanschlüsse, Kabelschächte, Netzverteiler, Backbone-Strecken, Industrieanlagen und kritische Infrastrukturen.
- Können Spleißmuffen direkt in der Erde verlegt werden?
Ja. Moderne Haubenmuffen sind für anspruchsvolle Umgebungsbedingungen ausgelegt und werden sowohl oberirdisch als auch unterirdisch eingesetzt. Die verwendeten Dichtsysteme schützen die Glasfaserverbindungen dauerhaft vor Feuchtigkeit und Umwelteinflüssen.
- Wie dicht ist eine Spleißmuffe?
Die Dichtigkeit ist eine der wichtigsten Eigenschaften einer Glasfaser-Muffe. Moderne Haubenmuffen werden auf Druckdichtigkeit, Temperaturwechsel, Vibrationen und Wassereinwirkung geprüft, um eine langfristige Betriebssicherheit sicherzustellen.
- Welche Spleißmuffe eignet sich für kleine FTTH-Verteilpunkte?
Für kleinere FTTH-Netze und Hausanschlüsse eignen sich kompakte Lösungen wie die FST-Haubenmuffe. Sie bietet eine maximale Faserkapazität von bis zu 72 Fasern und ist für kleinere Verteilpunkte ausgelegt.
- Welche Spleißmuffe eignet sich für mittlere FTTH-Anwendungen?
Für mittlere FTTH-Projekte eignet sich die CFN-Haubenmuffe. Sie verfügt über ein integriertes Fasermanagement und bietet eine maximale Faserkapazität von bis zu 288 Fasern.
- Welche Spleißmuffe eignet sich für Netzverteiler und größere Ausbauprojekte?
Für größere Ausbauprojekte und Netzverteiler kommt häufig die FDN-Haubenmuffe zum Einsatz. Sie unterstützt bis zu 864 Fasern und ermöglicht eine strukturierte Organisation großer Glasfaserkapazitäten.
- Welche Spleißmuffe eignet sich für Backbone-Netze?
Backbone-Anwendungen erfordern besonders hohe Faserkapazitäten. Die UFC-Haubenmuffe bietet Kapazitäten von bis zu 1.440 Fasern und eignet sich dadurch für zentrale Netzknoten und Backbone-Strukturen.
- Wie viele Fasern passen in eine Spleißmuffe?
Die Faserkapazität hängt vom Muffentyp ab:
- FST: bis 72 Fasern
- CFN: bis 288 Fasern
- FDN: bis 864 Fasern
- UFC: bis 1.440 Fasern
Dadurch stehen passende Lösungen für Hausanschlüsse bis hin zu Backbone-Netzen zur Verfügung.
- Warum ist das Fasermanagement in einer Spleißmuffe wichtig?
Ein gutes Fasermanagement schützt Glasfasern vor unzulässigen Biegeradien und erleichtert spätere Wartungs- oder Erweiterungsarbeiten. Die CFN-, FDN- und UFC-Haubenmuffen verfügen über integrierte Fasermanagementsysteme zur kontrollierten Faserführung.
- Können bestehende Glasfasernetze später erweitert werden?
Ja. Viele moderne Spleißmuffen bieten Reserven für zusätzliche Fasern, Splitter oder weitere Ausbauabschnitte. Dadurch können Netzbetreiber Erweiterungen durchführen, ohne komplette Muffensysteme austauschen zu müssen.
- Welche Belastungen muss eine Spleißmuffe aushalten?
Spleißmuffen müssen mechanischen Belastungen wie Zugkräften, Kabelbiegungen, Verdrehungen, Schwingungen sowie Temperaturwechseln standhalten. Entsprechende Prüfungen gehören zu den Standardtests moderner Haubenmuffen.
- In welchem Temperaturbereich müssen Spleißmuffen funktionieren?
Moderne Glasfasermuffen werden mit umfangreichen Temperaturwechseltests geprüft. Dabei werden Belastungen zwischen -40 °C und +65 °C simuliert, um die langfristige Einsatzfähigkeit unter unterschiedlichen Umweltbedingungen sicherzustellen.
- Was ist der Unterschied zwischen FTTH-, Verteil- und Backbone-Muffen?
Der wesentliche Unterschied liegt in der Faserkapazität und dem Einsatzbereich. Während kleinere Muffen für Hausanschlüsse und lokale Verteilstrukturen ausgelegt sind, bieten Backbone-Muffen deutlich höhere Kapazitäten sowie umfangreiche Möglichkeiten zur Organisation großer Faserbündel.
- Können Spleißmuffen mehrfach geöffnet werden?
Ja. Haubenmuffen sind so konstruiert, dass Wartungsarbeiten, Erweiterungen oder Umbauten durchgeführt werden können. Die Systeme werden zusätzlich auf wiederholte Montage- und Demontagevorgänge geprüft.
- Nach welchen Kriterien sollte eine Spleißmuffe ausgewählt werden?
Wichtige Kriterien sind:
- Anzahl der zu verbindenden Fasern
- Einbausituation (Schacht, Erde, Backbone)
- Anzahl der Kabelzuführungen
- Ausbaureserven
- Anforderungen an Wartung und Zugänglichkeit
- Umgebungsbedingungen am Einsatzort
Je nach Projekt kommen deshalb unterschiedliche Muffengrößen und Faserkapazitäten zum Einsatz.
